四旋翼航拍无人机整机结构设计方案

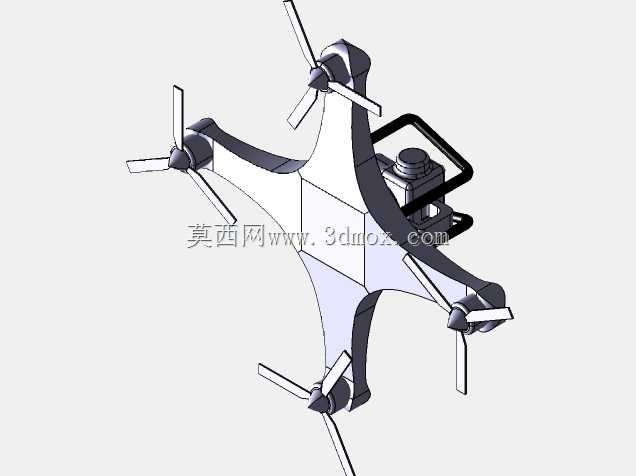

　　这款四旋翼航拍无人机的结构设计，核心围绕低空航拍作业的实际使用需求展开，在结构布局上优先考虑飞行稳定性与挂载设备的防护性，整体采用X型旋翼排布方式，四个机臂从中心主机身向外等角度延伸，相邻机臂夹角保持90度，这种布局能让每个旋翼产生的升力均匀作用在机身重心周围，飞行过程中姿态调整的响应速度更快，抗侧风干扰的能力也更强。机臂与中心机身的连接位置做了加强筋过渡处理，避免长时间飞行振动导致机臂根部出现应力疲劳断裂的问题，每个机臂末端的电机安装座预留了标准的电机安装孔位，可适配不同KV值的无刷电机，安装座下方设计了起落架连接凸台，不需要额外打孔就能固定轻量化的起落架结构。

　　机身主体部分采用上下壳体扣合的结构形式，内部预留了飞控板、电池仓、电调、图传模块的安装空间，各个模块的安装位置都做了定位柱设计，装配时不需要反复测量定位，直接将对应模块卡入定位柱后用螺丝固定即可，能大幅提升装配效率，同时避免飞行过程中模块移位影响飞控稳定性。电池仓设计在机身重心正下方位置，更换电池时不需要调整其他部件的位置，电池装入后通过卡扣锁紧，能避免飞行过程中电池滑落，同时电池位置靠近重心，不会因为电池重量导致整机重心偏移，影响飞行姿态控制。

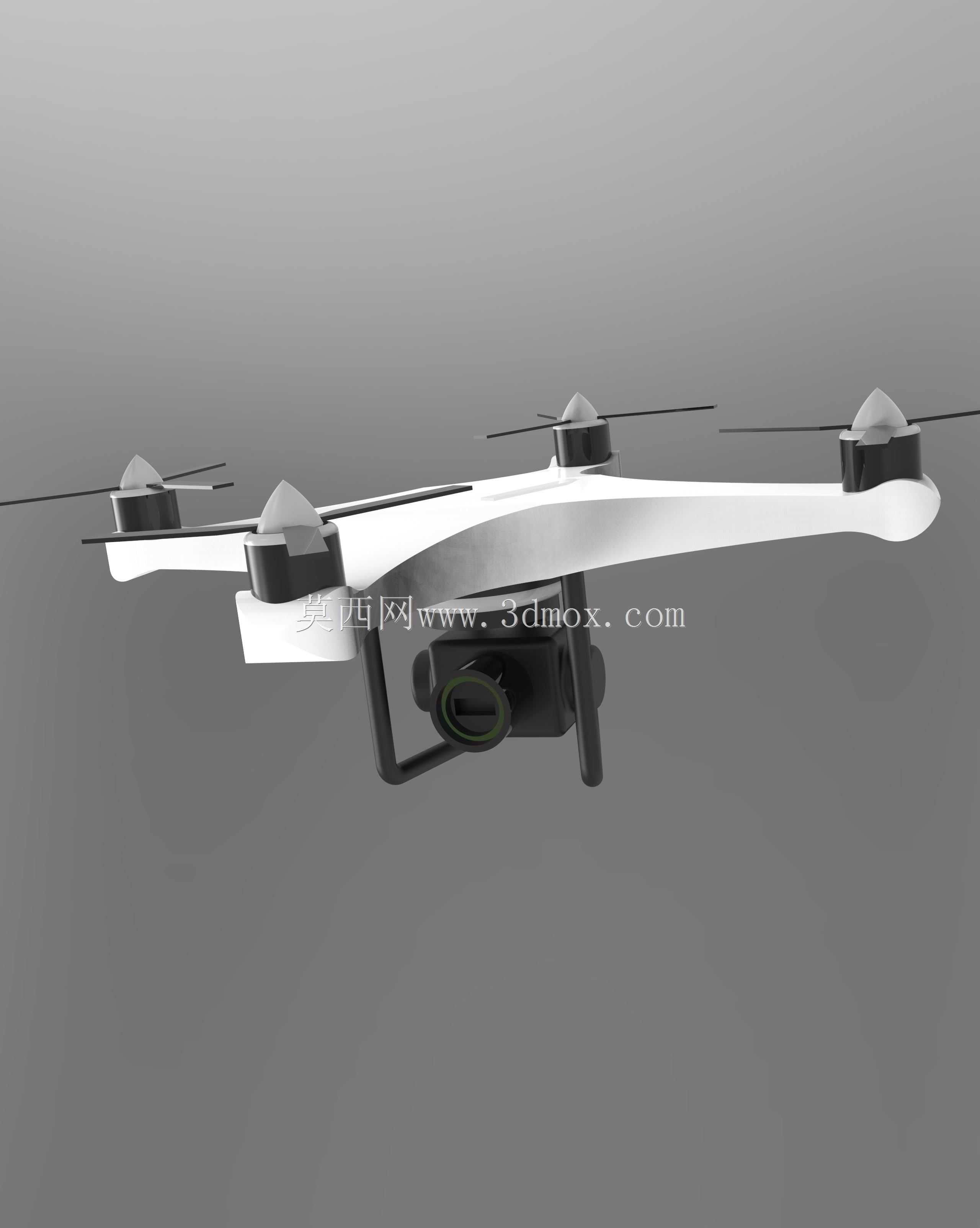

　　机身下方的云台挂载结构采用了减震球连接的设计，挂载位与主机身之间通过四个硅胶减震球连接，能过滤掉旋翼高速旋转产生的高频振动，避免挂载的摄像设备出现画面抖动的问题，挂载位预留了通用的相机安装孔距，可适配不同尺寸的航拍相机、热成像相机等任务载荷，挂载结构的承重范围经过校核，可承载常规轻量化航拍设备的重量，不会因为挂载过重导致飞行升力不足。

　　旋翼部分采用了快拆式的桨叶固定结构，不需要额外工具就能完成桨叶的安装与拆卸，方便日常收纳与更换损坏的桨叶，每个桨叶的旋转平面都保持在同一水平高度，避免桨叶旋转时出现气流干扰导致升力损失。起落架采用了高脚架设计，高度预留了足够的空间，保证挂载的相机不会在起降过程中接触地面造成磕碰，起落架支脚底部做了加宽的防滑脚垫，在不平整的地面起降时也能保持机身稳定，不会出现侧翻的问题。

　　从实际应用场景来看，这款结构的无人机可适配低空航拍、电力线路巡检、小型场地测绘、应急灾情查勘等多种作业场景，不同场景下只需要更换下方挂载的任务设备即可，不需要改动主机身的结构。在结构设计过程中，所有部件的安装边界都做了明确的预留，机臂展开后的整体尺寸控制在合理范围内，既保证了足够的旋翼轴距来提升飞行稳定性，又不会因为尺寸过大导致收纳不便，机臂可采用折叠结构设计的话，折叠后整体体积可缩小一半，方便放入便携收纳包中携带外出作业。

　　结构强度校核方面，机臂部分采用了轻量化的高强度材料设计，在保证足够结构强度的前提下尽可能降低自身重量，提升整机的续航时间，机身壳体的壁厚经过优化，既不会因为壁厚过薄导致结构刚性不足，也不会因为壁厚过大增加不必要的重量。各个电子部件的安装位置都预留了散热间隙，电调安装位置靠近机臂末端，飞行过程中旋翼产生的下行气流可直接带走电调工作产生的热量，避免长时间飞行出现电调过热的问题。飞控板安装在机身最中心的位置，远离电调与图传模块，减少电磁信号对飞控传感器的干扰，保证飞行姿态数据采集的准确性。

　　整机的重心经过反复调整，最终落在四个旋翼形成的平面中心正下方位置，这种重心布局能让无人机在悬停时保持水平状态，不需要飞控持续输出修正信号，能有效降低飞行过程中的功耗，提升续航时间。所有的走线槽都设计在机身壳体内部，外部没有裸露的线材，既避免飞行过程中线材被桨叶打到造成损坏，也能减少飞行时的风阻，进一步提升飞行效率。
