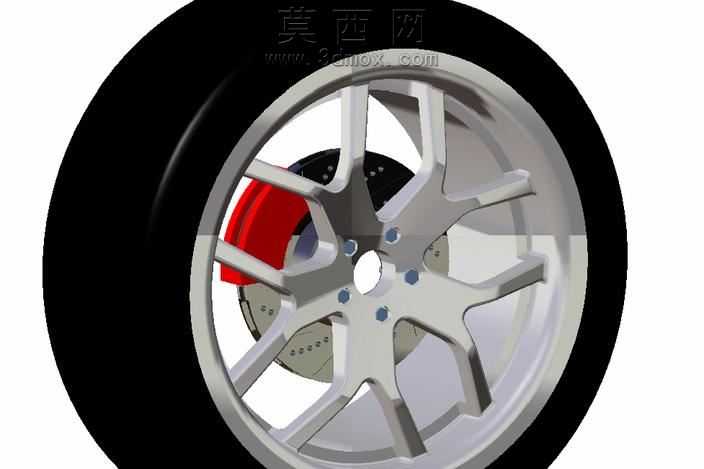

汽车轮毂带制动盘总成三维设计作品

本作品为汽车车轮与制动系统集成三维建模成果，建模过程依托三维设计软件完成全参数化构建，首先对车轮各组成部分进行结构拆解，分为外覆橡胶轮胎、多辐式铝合金轮毂、通风型制动盘、浮动式制动卡钳四大核心模块，逐一完成特征绘制。建模阶段先绘制轮毂的中心安装基准面，定位轮毂中心孔、螺栓安装孔的位置参数，通过拉伸、旋转、切除等基础特征构建轮毂的辐条基础轮廓，针对辐条的曲面造型采用放样、曲面填充等命令完成流畅的型面过渡，还原多辐轮毂的轻量化镂空结构，保证辐条受力结构的合理性。轮胎部分采用旋转特征构建胎体基础形态，通过环形阵列、表面压印特征还原胎面的防滑纹路与胎侧的轮廓弧度，赋予橡胶材质的哑光黑质感，还原真实轮胎的视觉效果。制动盘部分采用双片通风式结构设计，建模时构建内外两层摩擦盘与中间的通风散热筋结构，通过圆周阵列均匀布置散热筋，还原制动盘的通风散热功能结构，同时在摩擦盘表面绘制减重孔、安装定位孔特征，还原制动盘与轮毂的装配定位关系。制动卡钳部分拆分卡钳本体、活塞、摩擦片、装饰防尘罩等子零件，按照实车装配位置完成卡钳与制动盘的配合约束，还原卡钳跨置在制动盘外侧的装配形态，卡钳的红色防尘罩部分赋予高亮烤漆材质，与银灰色金属质感的卡钳本体、轮毂形成视觉区分。材质渲染阶段针对不同零件匹配对应材质属性，轮毂部分采用磨砂铝合金材质，调整金属粗糙度与反光参数还原铝合金轮毂的金属光泽；制动盘采用灰铸铁材质，添加轻微的表面磨砂质感与使用痕迹纹理，还原铸铁制动盘的真实质感；轮胎采用哑光黑色橡胶材质，调整漫反射参数避免过度反光；卡钳的红色外壳采用高光烤漆材质，提升视觉层次感。装配阶段严格按照实车装配逻辑完成各零件的配合约束，保证轮毂与制动盘同轴心，螺栓孔位完全对齐，卡钳位置不与轮毂辐条发生运动干涉，整体装配结构符合汽车车轮系统的真实装配关系，完整呈现了汽车行驶系统与制动系统集成的结构形态，可用于汽车结构教学、零部件设计参考等场景。
