适配iPhone5系列机型的密封防护手机壳结构

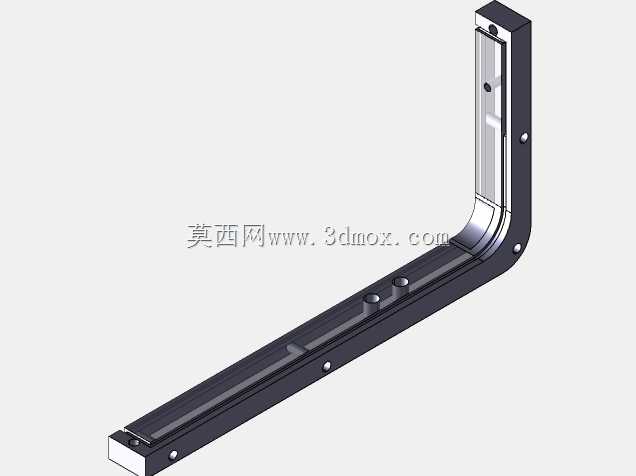

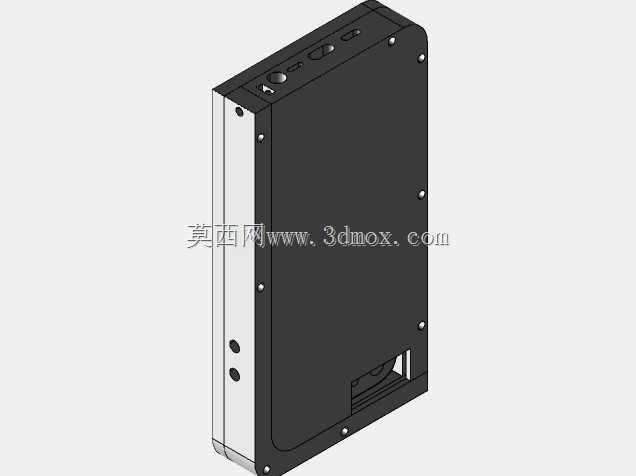

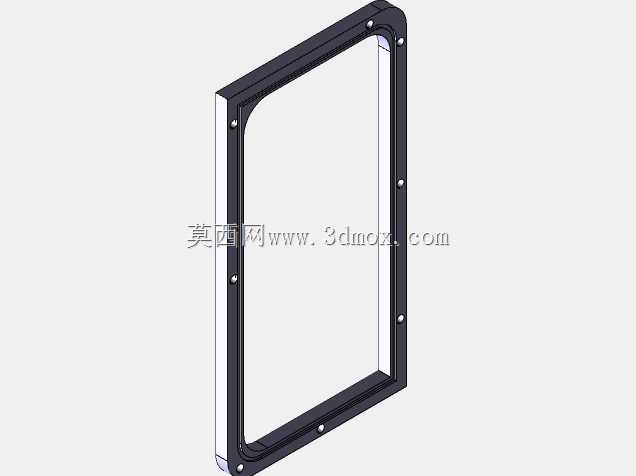

　　这款适配iPhone 5、5s、5c、5SE机型的防护壳体，核心应用场景覆盖户外作业、涉水巡检、高湿粉尘工况下的移动设备防护，解决常规手机壳无法应对液体泼溅、短时间浸水、粉尘侵入的使用痛点，适合工程现场作业人员、户外探险爱好者、潮湿环境作业从业者使用，避免设备因外界介质侵入出现电路短路、接口腐蚀、屏幕进灰等故障。从结构设计逻辑来看，壳体采用分体式拼接架构，主体硬质承托框架搭配侧边密封压合结构，框架边缘预留的密封嵌槽可装入适配截面的硅胶密封圈，合壳时通过周圈均匀分布的紧固点位提供持续压合力，让密封圈产生均匀的弹性形变填充拼接缝隙，阻断液体与粉尘的侵入路径。

　　壳体正面预留的透明片安装位，需在装配时裁切匹配尺寸的透明硬质片材，通过压合结构固定在屏幕对应区域，透明片与框架接触位置同样设置密封胶层，既保证屏幕触控操作与显示的可视性，又不会在正面区域留下防护缺口；屏幕侧上方预留的尼龙油毡拉伸位，可在透明片装配后将油毡拉伸覆盖在对应区域，抵消透明片与屏幕之间的装配间隙，同时避免硬质透明片直接摩擦手机屏幕表面造成划痕。壳体侧边对应手机原生按键、接口的位置，采用一体化成型的柔性密封按键结构，无需在壳体上开设贯通式按键孔，通过柔性材质的形变传递按压力度，既保留原生按键的操作手感，又消除了按键位置的渗漏隐患；底部接口位置设置可翻转的密封堵头，日常使用时堵头嵌入接口槽位实现密封，需要充电或接驳数据线时可翻开堵头露出接口，兼顾防护性与日常使用的便利性。

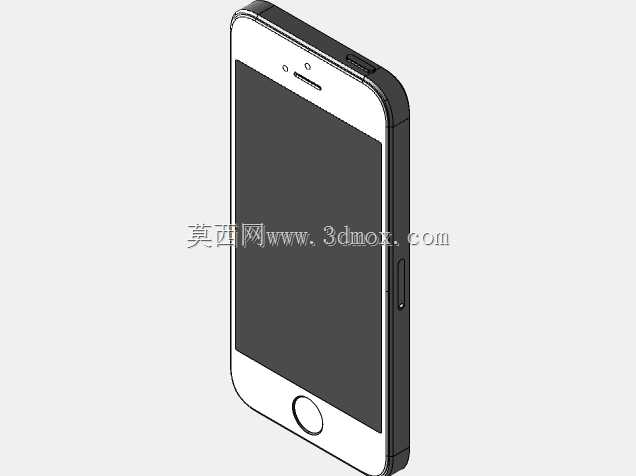

　　从安装边界来看，壳体内部型腔完全匹配iPhone 5系列四款机型的外形尺寸，型腔内壁预留0.15mm的装配间隙，避免装入手机时出现刮蹭掉漆的问题，同时型腔边角位置设置柔性缓冲垫，当设备发生意外跌落时，缓冲垫可吸收部分冲击能量，降低手机受冲击损坏的概率。壳体周圈的紧固点位采用内凹式设计，紧固后连接件端面不超出壳体外表面，避免日常放置时连接件凸起造成放置不稳或者磨损接触面的问题；壳体背部的结构做了减薄处理，在保证整体结构强度的前提下控制整体重量，不会因为加装防护壳导致手机握持重量大幅提升，影响日常携带的手感。在细节设计上，壳体对应手机摄像头、扬声器、麦克风的位置，采用防水透声膜覆盖的开孔设计，透声膜通过超声焊接固定在壳体内侧，既不会阻碍声音的传输，保证通话、外放的音质不受明显影响，又能阻挡液体和粉尘从这些开孔位置侵入设备内部；壳体侧边的挂绳孔位做了加强筋结构，避免挂绳拉扯时出现孔位开裂的问题，方便用户搭配挂绳将设备挂在胸前或者腰带上，解放双手的同时降低设备跌落遗失的风险。

　　实际装配过程中，需要先将密封圈平整嵌入框架的密封槽内，确认密封圈无扭曲、无移位后，将手机平稳放入下半部分型腔，依次对齐侧边按键、接口、摄像头的对应位置，再扣合上半部分框架，按对角线顺序依次拧紧紧固件，保证周圈密封圈受力均匀，避免局部压合不严导致防护失效；装配完成后可做短时间浸水测试，确认各拼接位置、按键位置、接口位置无渗漏后再投入日常使用。这款防护壳的结构设计没有采用复杂的卡扣或者锁止机构，整体零件数量少，加工与装配难度低，适合小批量生产或者个性化定制加工，结构上的密封设计思路也可以平移到其他型号手机、小型手持检测设备的防护壳体设计中，为手持电子设备的高等级防护结构设计提供可参考的实体方案。
