理发修剪器配套限位梳结构设计

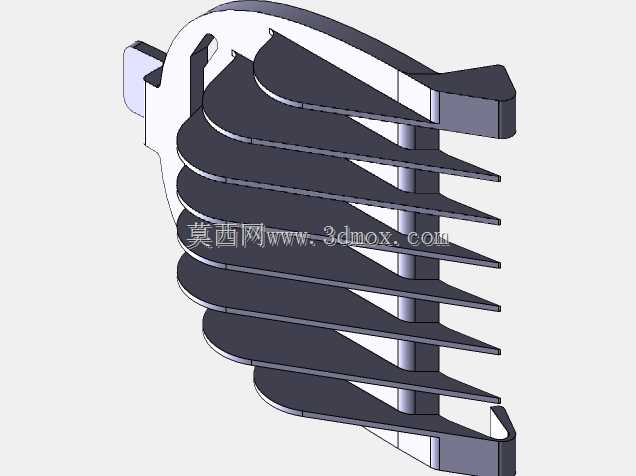

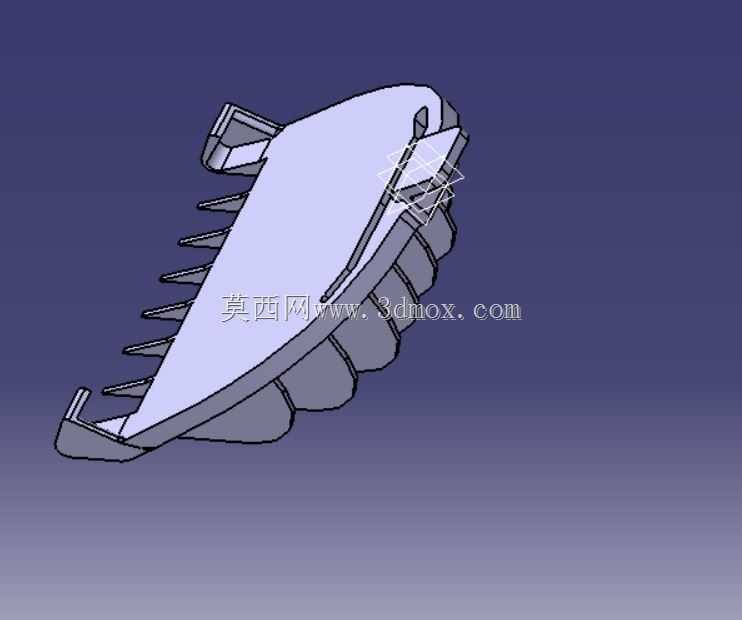

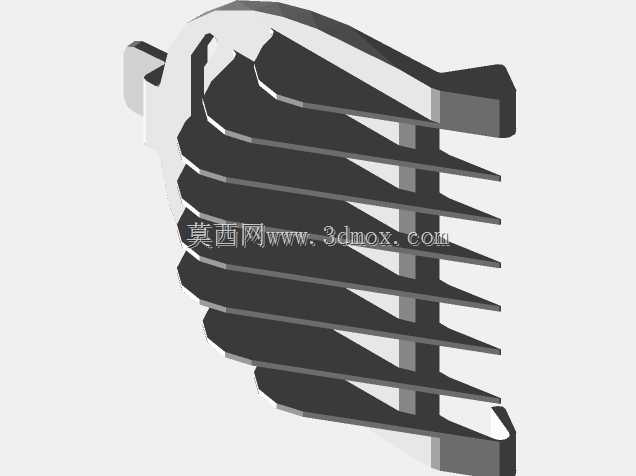

　　日常理发作业中，限位梳是电动修剪器不可或缺的配套功能部件，核心作用是控制修剪时刀头与头皮的间距，实现固定留发长度的修剪效果，避免因手持修剪器角度偏移、施力不均导致的发长参差、局部剃秃问题，广泛适用于家用自助理发、专业美发门店快剪、宠物毛发修剪等多个场景。这款限位梳的整体结构采用一体化注塑成型思路，主体为弧形承托基底，弧度匹配常见电动修剪器刀头部位的外轮廓曲面，安装时可直接卡接在修剪器前端的刀头护罩位置，无需额外紧固件，拆装时只需按压基底两侧的弹性卡扣即可完成固定与拆卸，卡接到位后基底与刀头护罩的贴合间隙控制在0.2mm以内，修剪作业时不会出现移位、松脱的情况。

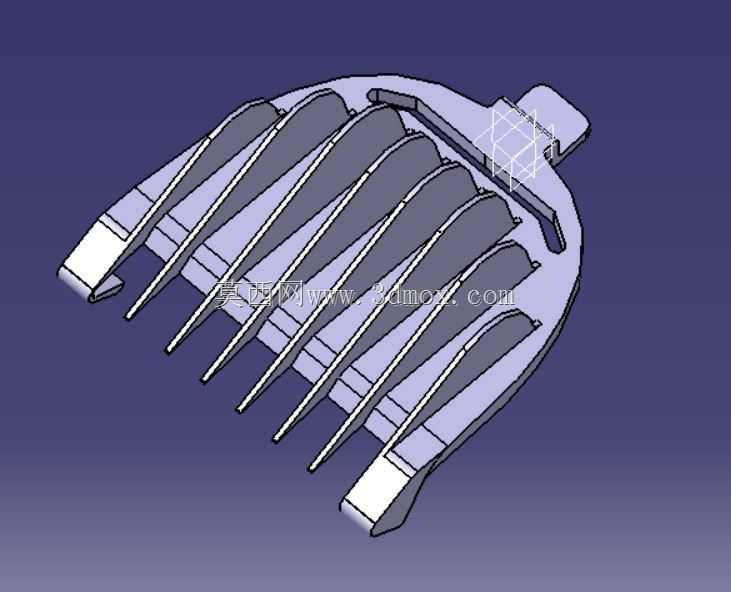

　　梳齿部分采用等间距排布设计，单根梳齿的截面为梯形结构，齿根位置厚度1.8mm，向齿尖方向逐步收窄至0.5mm，既保证梳齿自身的结构强度，避免梳理毛发时受力弯折断裂，又能让齿尖顺利穿过毛发层，贴靠在皮肤表面形成稳定的支撑面。相邻梳齿的间距设置为3mm，既可以顺畅梳理不同粗细的毛发，避免毛发卡滞在齿缝中影响修剪效率，又能在修剪时对毛发形成均匀的导向，让刀头切削后的发长保持一致。基底尾部设置有定位凸台，与修剪器前端的定位凹槽匹配，安装时可快速对齐安装位置，保证梳齿端面与刀头切削面的平行度误差不超过0.1mm，避免因安装倾斜导致的修剪长度偏差。

　　整个限位梳的外形轮廓做了全圆角过渡处理，所有棱边位置的圆角半径不小于0.8mm，接触皮肤时不会产生刮蹭、刺痛感，使用安全性更高。从安装边界来看，这款限位梳适配刀头宽度为40mm的主流家用电动修剪器，整体安装后向前延伸的长度为45mm，不会遮挡修剪器前端的照明补光区域，作业时可以清晰观察修剪位置的毛发状态。梳齿的有效支撑高度为6mm，对应修剪后的留发长度为6mm，适合男士短发修剪、鬓角修整、宠物底层毛发打薄等场景使用。设计过程中针对梳齿的受力情况做了结构优化，每根梳齿与基底连接的位置做了加厚过渡处理，可承受15N的垂直方向受力不发生塑性变形，日常使用中即使不慎磕碰、摔落也不会出现梳齿断裂的问题。

　　基底背面设置有均匀分布的加强筋，筋条厚度1mm，高度2mm，沿基底弧度方向排布，既提升了整个部件的结构刚性，避免注塑成型后出现翘曲变形，又不会过多增加部件整体重量，安装后不会给修剪器前端增加过多负载，长时间手持操作也不会出现前端下坠的情况。梳齿的端面做了微弧处理，贴靠皮肤时为面接触而非线接触，按压时的压强更低，即使在头皮、宠物皮肤等较薄的部位使用，也不会产生压痕或不适感。实际使用时，气流可顺着齿间缝隙流动，修剪下来的碎发不会堆积在梳齿根部，作业完成后只需用毛刷顺着齿缝方向清扫，或者直接放在流水下冲洗即可完成清洁，不会出现碎发残留难以清理的问题。针对注塑成型的工艺需求，整个部件的拔模角度设置为1.5度，所有壁厚保持均匀，主体壁厚2mm，局部加厚位置不超过3mm，避免注塑过程中出现缩痕、缺胶等成型缺陷，量产时的良率更高。卡接部位的弹性卡扣采用悬臂梁结构，卡扣的变形量控制在1mm以内，反复拆装1000次以上仍能保持足够的卡紧力，不会出现卡扣断裂、卡接力不足导致的使用中脱落问题。
