电子焊接作业辅助夹持烙铁支架结构

　　在电子电气装配、线路板返修、小批量线束预焊这类作业场景里，操作人员经常需要双手配合完成引脚对位、焊锡丝送进、元件固定等动作，手持烙铁不仅会占用一只手降低操作效率，长时间握持还容易引发手部疲劳，临时放置的烙铁也存在烫伤工作台面、引发安全隐患的问题，这款辅助夹持烙铁的支架结构，就是针对这类一线作业痛点设计的工位辅助工装。整套结构采用多连杆铰接式设计，所有铰接点位都配置了阻尼调节结构，操作人员可以根据自身操作习惯、工位布局、焊接工件的位置，任意调整烙铁的夹持角度、伸出长度与悬空高度，调整到位后依靠铰接点的阻尼摩擦力保持姿态稳定，不会在焊接过程中出现松脱下滑的问题，完全适配不同身高操作人员的坐姿操作需求，也能匹配不同尺寸线路板、不同规格电子元件的焊接对位要求。

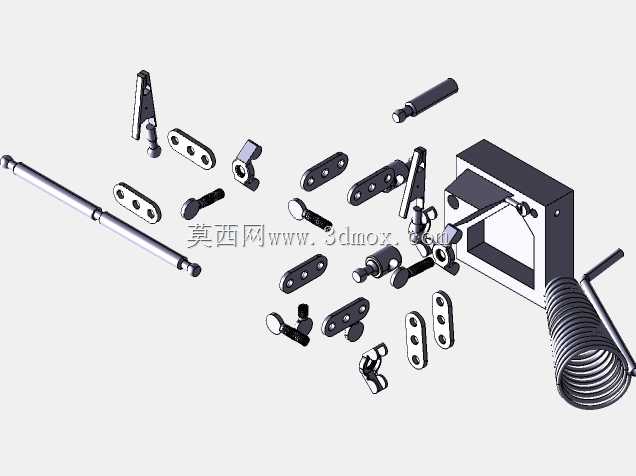

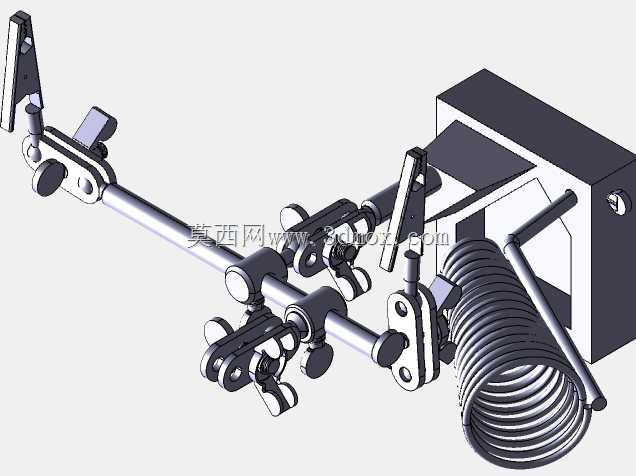

　　从结构组成来看，整套支架包含底座配重块、多段铰接连杆、烙铁夹持头、线缆收纳弹簧几个核心部分，底座采用实心金属块结构，自身重量足够抵消连杆调整到最大伸展距离时的倾覆力矩，不需要额外打孔固定在工作台面上，直接放置就能保持稳定，方便在不同工位之间转移使用，不会对工作台面造成安装损伤。多段连杆之间采用销轴加耐磨垫片的铰接结构，耐磨垫片选用聚四氟乙烯材质，长期反复调整角度也不会出现过度磨损导致的阻尼失效问题，每处铰接点都预留了锁紧螺丝的调节余量，使用一段时间后如果出现阻尼下降、姿态固定不稳的情况，只需要用内六角扳手微调锁紧螺丝的压紧力度，就能恢复原有的夹持稳定性，不需要整体更换构件。烙铁夹持头采用开口可调式结构，夹持内侧贴有耐高温硅胶垫，既可以适配不同直径规格的直柄烙铁，又能避免金属夹持结构刮花烙铁手柄的绝缘层，同时硅胶垫的耐高温特性可以隔绝烙铁传导过来的余温，防止夹持结构长期受热出现老化变形。底座侧边延伸出螺旋状的线缆收纳弹簧，焊接作业时烙铁的电源线可以顺着弹簧螺旋走向排布，避免线缆随意垂落勾挂工作台面上的元件、工具，也能防止线缆被烙铁头烫破绝缘层引发用电安全问题。

　　从安装边界尺寸来看，整套支架在完全收拢状态下的占地面积仅比普通台式笔筒略大，不会过多占用工作台的有效操作空间，当连杆完全伸展时，烙铁头的覆盖范围可以达到底座周边半径40厘米的圆形区域，足够覆盖单人操作工位的常规焊接作业范围，不需要频繁挪动底座位置就能完成小范围工件的多点位焊接作业。在实际产线应用中，这类辅助支架除了用于常规电子元件的手工焊接作业，还可以配合焊锡丝送进器、烟雾净化器组成小型标准化焊接工位，对于新入职的操作人员来说，固定的烙铁姿态可以帮助其快速掌握焊接角度、送锡位置的操作要领，缩短岗前培训周期，同时也能减少因为手持烙铁不稳导致的虚焊、堆焊、烫坏元件基板等不良品问题。

　　整套结构的所有零部件都采用模块化设计，不同规格的连杆、夹持头、底座都可以实现互换，针对特殊工位的大伸展距离需求，只需要更换加长段连杆就能满足使用要求，不需要重新设计整套结构，后期维护时如果单个铰接垫片、锁紧螺丝出现磨损，也可以单独更换配件，降低长期使用的维护成本。结构设计过程中充分考虑了车间作业的复杂环境，所有金属构件都做了发黑防锈处理，长期在有少量助焊剂挥发、空气湿度偏高的焊接工位环境下使用，也不会出现锈蚀卡滞的问题，铰接点位的间隙预留了足够的容尘空间，少量焊锡渣、助焊剂残留进入间隙也不会导致连杆调整卡涩，日常只需要用干净棉布擦拭表面就能完成清洁维护，不需要定期加注润滑油做特殊保养。
