嵌入式电源变压器壳体内部结构设计

　　做了快十年的电气配套结构设计，这类嵌入式电源变压器的壳体结构，最考验的就是狭小空间内的绝缘防护、绕组固定与安装适配的平衡，很多新手建模的时候容易只盯着外形轮廓，忽略实际装配里的干涉、爬电距离和安装公差问题。这个结构的应用场景主要集中在小型工控设备、车载低压供电模块、智能家居内置供电单元里，这类场景的共同特点是安装空间被严格限制，周边往往挨着主控板、信号走线，不能让变压器的漏磁、发热影响周边器件，同时还要满足批量组装时的快装要求，不能给产线装配增加额外工序。

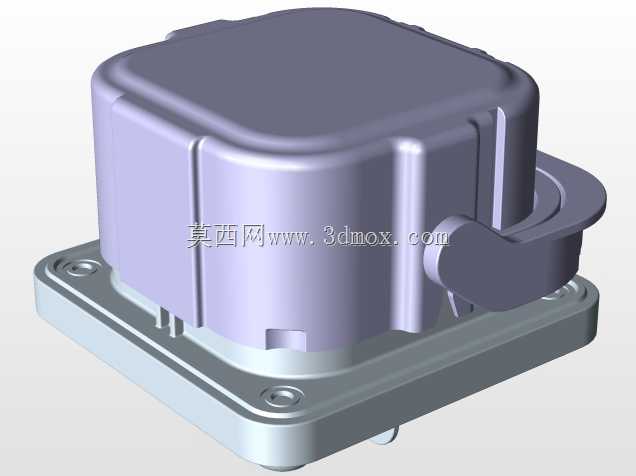

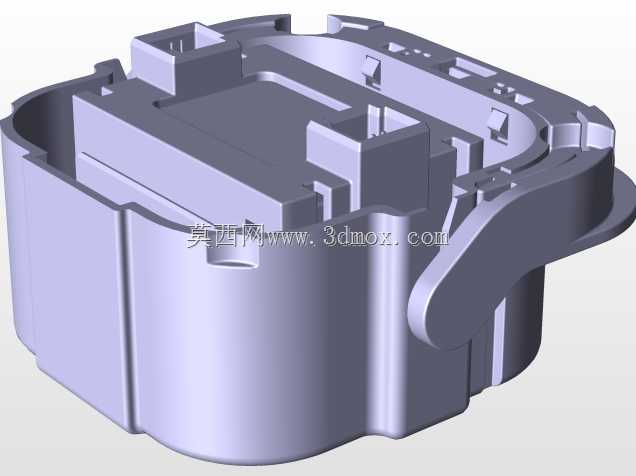

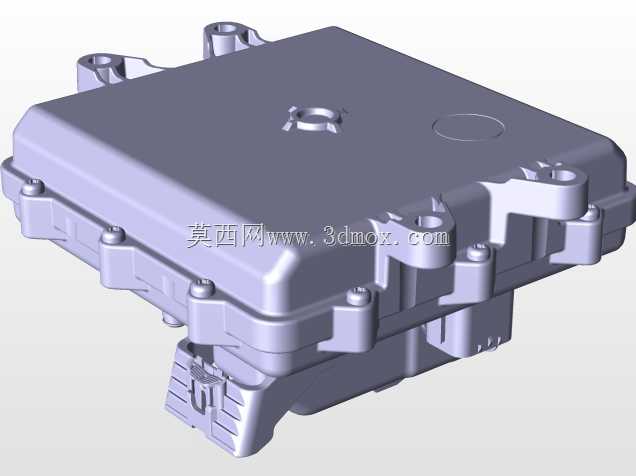

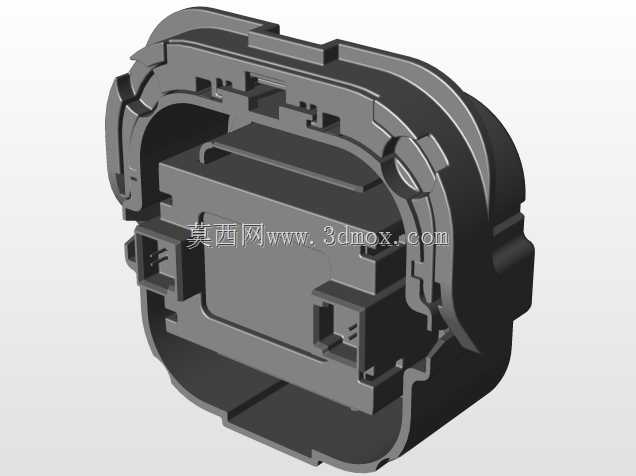

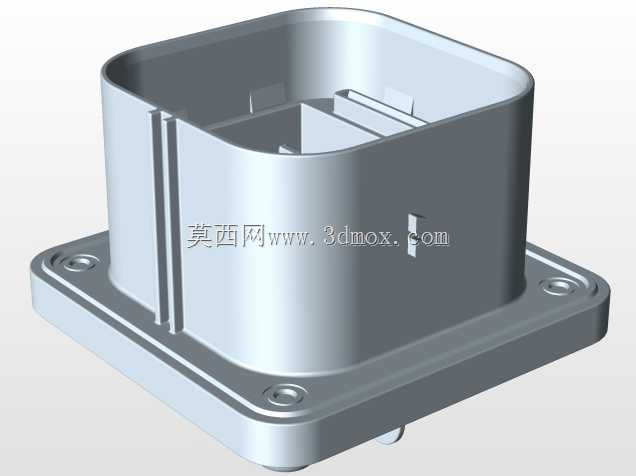

　　从实际用途来看，这个壳体不只是包裹变压器绕组和铁芯的防护壳，它同时承担了绕组定位、绝缘隔离、安装固定、接线导向四个核心作用。你看内部的腔体台阶，不是随便做的凸起，是刚好卡合E型铁芯叠片的限位结构，铁芯塞进去之后不需要额外打胶固定，靠四周的筋位就能把叠片压牢，避免设备运行过程中因为振动出现铁芯松动、产生嗡嗡的电磁噪音。腔体内部预留的绕组容纳空间，边缘特意做了圆角过渡，避免绕组装入的时候刮破漆包线的绝缘层，毕竟漆包线的绝缘漆一旦破损，很容易出现匝间短路，直接导致变压器烧毁。

　　设计思路上，这个结构没有采用传统的螺丝上下合盖方式，而是用了周边的弹性卡扣结构，上下壳体对位之后靠卡扣直接卡紧，装配的时候只需要对准按压就能完成合壳，比螺丝锁付的效率高至少三倍，适合大批量流水线生产。卡扣的位置特意避开了接线端的方向，不会和出线端子产生干涉，同时卡扣的扣合量留了0.8mm的余量，既不会因为公差太大扣不紧，也不会因为扣合量太大导致拆卸维修的时候撬断卡扣。壳体外侧的安装耳位，做了沉台设计，安装螺丝锁入之后螺丝头不会突出壳体表面，能最大限度压缩整体安装占用的空间，适配嵌入式安装的狭小空间要求。

　　说到外形尺寸和安装边界，这个壳体的整体轮廓是带圆角的类方形，四个方向的凸起结构是接线端子的避让位，其中两个方向的凹槽是走线槽，高压侧和低压侧的出线分别从两个不同方向的线槽引出，从物理结构上就把高低压走线分开，避免高低压线靠太近出现绝缘击穿的风险。安装孔的中心距是按照常用的PCB板安装孔位标准做的，能直接适配市面上多数小型供电模块的安装位，不需要额外做转接板。壳体的内壁厚度做了1.2mm的均匀壁厚，既满足绝缘防护的强度要求，也不会因为壁厚太厚导致整体尺寸过大，同时均匀的壁厚在注塑生产的时候不会出现缩痕、气泡这类缺陷，能降低生产的不良率。内壁上的几条纵向筋位，除了固定铁芯之外，还能在绕组和壳体内壁之间留出0.5mm的散热间隙，变压器工作的时候产生的热量能顺着间隙流出去，避免热量积在壳体内部加速绝缘层老化。另外在壳体的合缝位置，做了一圈凹凸配合的止口结构，合盖之后止口互相嵌合，既能阻挡灰尘、潮气进入壳体内部，也能增加上下壳之间的接触面积，提升整体的结构强度，哪怕安装的时候受到侧向的挤压力，也不会出现合缝裂开的情况。很多人做这类结构的时候容易忽略接线位置的应力释放，这个结构的出线槽位置做了圆弧过渡的压线结构，线材引出之后被筋位轻轻压住，就算外部线材被拉扯，力量也会作用在壳体上，不会直接扯到绕组的接线端，避免拉断线头导致的接触不良。
