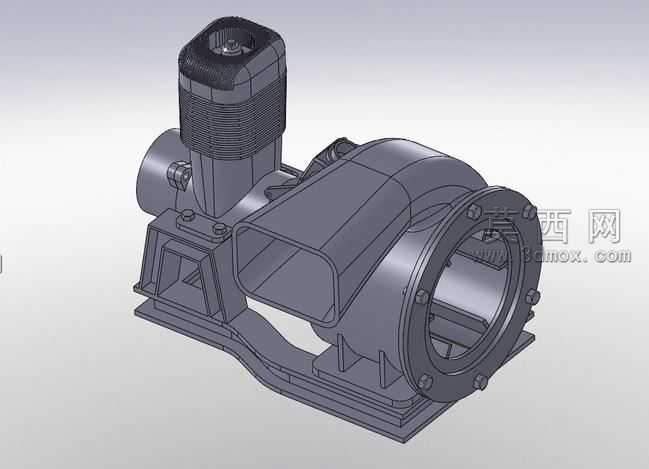

涡轮式发动机压气机总成结构三维设计

本作品为涡轮式发动机压气机总成的三维建模设计，整体采用自底向上的装配建模思路完成，先逐一完成缸体组件、压气机蜗壳、安装基座、连接法兰、紧固件等独立零件的建模，再按照实际装配约束关系完成总装配合，完整还原了该类压气机总成的真实结构形态。建模过程中对各零件的特征进行了精细化还原：上部的动力缸部分还原了散热鳍片的阵列结构、顶部端盖的安装孔位与细节造型，压气机蜗壳部分精准还原了流道的曲面过渡形态、进出口的法兰连接结构与螺栓孔的圆周阵列布局，安装基座部分还原了支撑筋的加强结构、安装定位孔的位置尺寸，各连接部位的螺栓、螺母等紧固件均按照标准件参数建模，保证装配关系的合理性。材质渲染方面，针对不同零件的实际材质属性赋予了对应的材质参数：金属结构件赋予哑光铸铁材质，还原金属部件的磨砂质感与轻微反光特性，紧固件赋予镀锌金属材质，连接密封部位赋予深色橡胶材质，通过光影调整突出各部件的结构层次与装配关系，让整体模型的视觉呈现贴近真实工业产品的质感。结构设计上，该压气机总成适配涡轮机械与流体机械的使用场景，压气机蜗壳的流道采用顺滑曲面设计，可减少流体在壳体内的流动阻力，安装基座的加强筋结构可提升整体总成的安装刚度，避免运行过程中产生结构形变，各连接法兰的孔位布局符合通用安装标准，可实现与上下游管路、动力部件的精准对接。设计过程中充分考虑了总成的装配合理性，各零件之间无干涉错位，运动部件预留了合理的运行间隙，既保证了结构的完整性，也符合该类压气机的实际工作原理，可用于机械结构教学、流体机械原理演示、发动机配套结构参考等场景，完整呈现了压气机总成从零件到整体装配的结构逻辑。
