无动力传统洗衣机核心传动支架结构

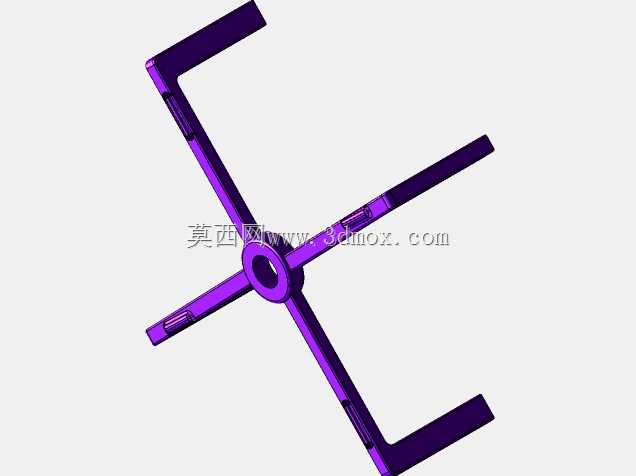

　　这套无动力洗涤设备的核心传动支架结构，主要面向无供电场景下的衣物洗涤需求，适配偏远缺电地区、户外露营场景、应急救灾安置点的衣物清洁使用，不需要外接电力输入，仅靠手动输入动力即可完成洗涤桶的动力传递，带动波轮或者内桶完成往复回转动作，实现衣物的揉搓洗涤效果。从结构设计逻辑来看，整个支架采用十字交叉的四臂布局，中心设置带通孔的轴套结构，作为整个传动部件的回转中心，轴套内孔预留了标准的轴系配合公差，可以直接适配通用的回转主轴，不需要额外定制转接零件，降低了整套结构的加工与装配难度。四个伸出臂采用等角度90度分布，每根臂的末端都设计了L型的折弯挂钩结构，挂钩位置做了局部加厚处理，用来挂接洗涤桶的内壁加强筋，或者连接手动驱动的连杆机构，动力输入时可以将连杆的往复直线运动，通过支架转化为内桶的回转运动，相比传统带电机的洗衣机结构，这套传动支架完全省略了电机安装位、皮带传动轮、减速离合器等复杂部件，整体结构件数量减少60%以上，故障点大幅降低，不需要定期维护电气部件，在潮湿的洗涤工况下也不会出现电气绝缘失效的问题。

　　从安装边界尺寸来看，十字支架的单臂有效长度适配常规5公斤级家用洗涤桶的内径，安装时不需要对现有普通洗涤桶的内壁结构做大规模改动，只需要在桶壁对应挂钩位置预留四个定位卡槽，即可完成支架的固定，中心轴套的安装高度与常规波轮洗衣机的主轴安装高度保持一致，可以直接替换原有带电机驱动的波轮连接支架，实现普通洗衣机向无动力手动版本的快速改装。臂身的截面采用矩形加强筋结构，在保证整体结构强度的前提下，尽可能降低零件的整体重量，手动驱动时的转动惯量更小，操作时的发力负担更低，即使是力量较小的使用者也可以轻松驱动。

　　臂身上预留的多个凹槽结构，一方面是作为装配时的定位基准，方便加工时的装夹定位，保证四个臂的位置度公差控制在0.1mm以内，避免回转时出现偏心抖动的问题；另一方面凹槽也可以作为平衡块的安装位，根据实际使用时的负载情况，添加对应重量的平衡块，降低高速回转时的振动幅度。这套结构的设计思路完全围绕低成本、高可靠性、易维护的核心需求展开，没有多余的装饰性结构，所有的几何特征都服务于动力传递与安装固定的功能需求，零件可以采用普通工程塑料注塑成型，也可以采用薄钢板冲压焊接成型，加工工艺门槛低，适合小规模作坊式生产，也适合个人爱好者自行制作改装。

　　在实际使用场景中，这套支架连接的手动驱动机构可以采用脚踏杠杆或者手摇曲柄的形式，相比纯手搓洗衣的方式，洗涤效率可以提升3倍以上，同时可以避免手部长时间接触冷水或者洗涤液造成的皮肤损伤，对于没有稳定电力供应的区域，这套结构可以大幅降低衣物洗涤的劳动强度。结构的回转中心位置做了耐磨衬套的预留设计，可以加装尼龙或者铜质衬套，降低主轴转动时的磨损，整套结构的使用寿命可以达到5年以上，不需要频繁更换易损件。四个末端的L型挂钩设计了15度的导向斜角，安装时可以快速卡入桶壁的卡槽内，不需要额外的紧固件固定，拆卸维护时只需要将支架稍微转动一定角度，即可从卡槽内脱出，日常清理桶内杂物或者维护支架时操作非常便捷。臂身的厚度经过受力仿真优化，在承受10公斤湿衣物的回转负载时，最大变形量不超过0.5mm，不会出现臂身弯曲变形导致的卡滞问题，同时材料的用量控制在最低水平，控制整体的生产成本。
