户外广告塔施工用格构式塔架三维模型

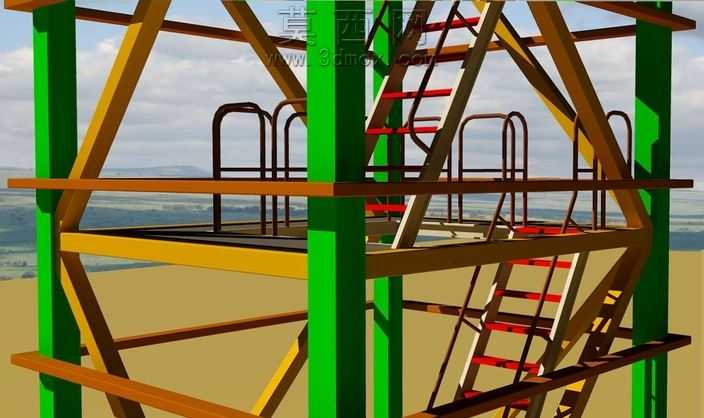

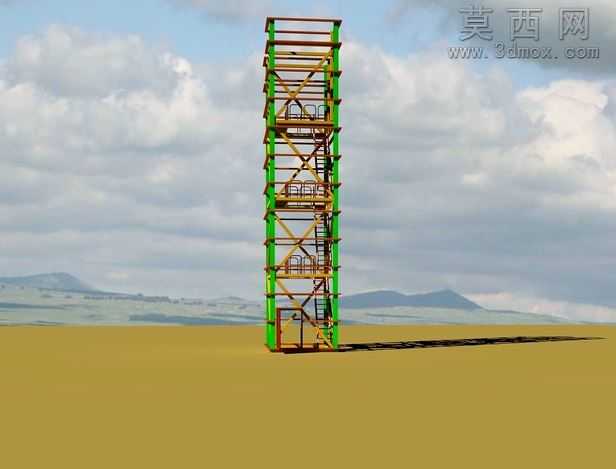

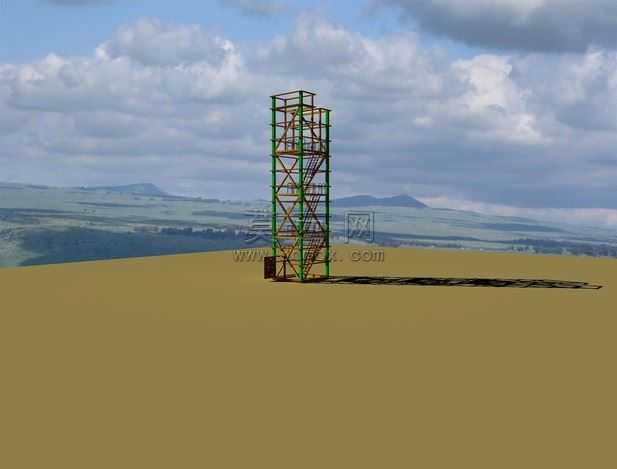

本作品为户外广告塔施工阶段使用的格构式塔架三维模型，整体采用三维参数化建模方式完成，建模过程严格遵循钢结构施工塔架的实际构造逻辑，完整还原了塔架从底部基座到顶部作业平台的全段结构。模型主体采用方管作为主承重立柱，搭配横向、斜向的角钢支撑构件形成稳定的格构受力体系，每一层的连接节点都按照实际焊接、螺栓连接的构造进行细节还原，立柱与横撑、斜撑的交接处做了贴合实际施工的节点处理，没有出现结构错位、构件穿模的问题。材质设置上，主立柱采用哑光深绿色防锈漆材质，还原施工现场钢结构涂装的真实质感，横撑与斜撑采用红棕色防锈涂装，区分不同构件的功能属性，底部基座采用深褐色混凝土材质，模拟现场浇筑的基座质感，地面采用哑光沙土黄材质还原户外施工场地的地面效果，背景搭配带云层的户外天空环境贴图，通过环境光与平行光组合模拟日间自然光照明，渲染出的效果能够清晰展现塔架的整体轮廓与结构层次。设计思路上，该塔架定位为广告塔建设施工过程中的临时作业支撑与操作架，整体截面为正方形，沿高度方向分层设置作业平台与防护栏杆，塔架内部设置爬梯通道供施工人员上下通行，底部设置配重基座保障塔架整体抗倾覆稳定性，每一层的横撑间距符合高空作业施工的安全规范要求，斜撑的布置角度经过受力合理性验证，能够保障塔架在施工荷载作用下的结构稳定性。模型在建模过程中对构件进行了合理的分组管理，主立柱、横撑、斜撑、平台板、爬梯、防护栏杆分别归为不同的组件，方便后续进行结构拆解、施工模拟或者工程量统计使用，所有构件的尺寸比例都参考实际施工用格构塔架的常用参数设置，没有出现比例失调的问题，渲染阶段调整了材质的粗糙度与反射参数，避免出现过于夸张的反光效果，让整体视觉效果更贴近施工现场的真实状态，能够直观展现广告塔施工阶段塔架的整体形态与构造细节，可用于施工方案展示、安全技术交底或者施工场景搭建使用。
