摩托车后卫110款尾灯结构三维设计

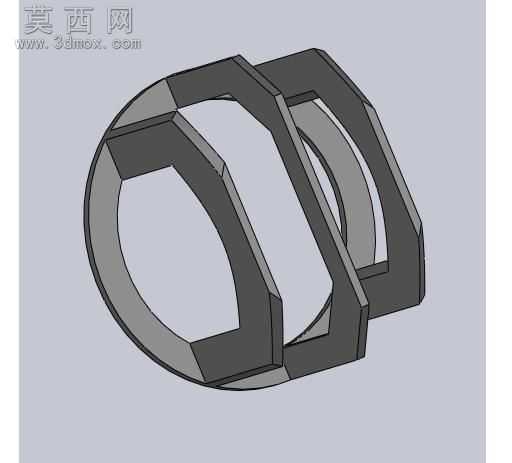

本作品为摩托车后卫110车型配套的尾灯结构三维设计，建模过程依托SolidWorks平台完成，整体采用参数化建模思路，从基础轮廓草绘开始逐步构建实体特征，保证各部分尺寸的关联性与可修改性。建模初期先根据车用尾灯的装配需求确定整体外轮廓尺寸，以环形基座为基础特征，通过拉伸、切除、拔模等基础命令构建灯罩与内部支撑的主体结构，针对外侧双环嵌套的造型特征，采用多基准面辅助草绘的方式，保证两个环形框架的同轴度与间距精度，避免后续装配出现干涉问题。材质设置上，外部灯罩框架选用耐候性ABS工程塑料材质，在渲染环节调整材质的粗糙度与反光参数，还原车用塑料件的哑光磨砂质感，内部环形透光区域预留PC透明材质的装配位，可根据渲染需求调整透光率与折射参数，模拟真实灯罩的光线漫射效果。结构设计层面，充分考虑尾灯的实际使用场景，外侧的多边形加强框架采用等壁厚设计，壁厚控制在2.5mm，既满足车辆行驶过程中的抗冲击防护需求，也避免壁厚过大导致的注塑成型缩痕问题；框架与基座的连接位置设置均匀分布的卡扣位，无需额外紧固件即可实现灯罩与灯座的快速装配，同时在环形基座内侧预留了灯泡安装座与走线槽位，匹配常规摩托车尾灯的电路安装尺寸，保证模型可直接用于后续的结构验证与开模参考。设计过程中重点优化了框架的过渡圆角，所有棱角位置均设置R1.5-R3的圆角过渡，一方面降低注塑生产时的应力集中问题，提升零件的结构强度，另一方面也避免尖锐棱角在装配与使用过程中造成划伤风险。渲染环节采用工作室环境光搭配定向补光，突出模型的结构层次感与材质差异，清晰展示双环嵌套的造型特征与各部分的连接关系，整体模型无碎面、无多余特征，特征树逻辑清晰，可根据不同车型的适配需求快速调整轮廓尺寸与安装位参数，具备较高的二次修改与工程应用价值。
