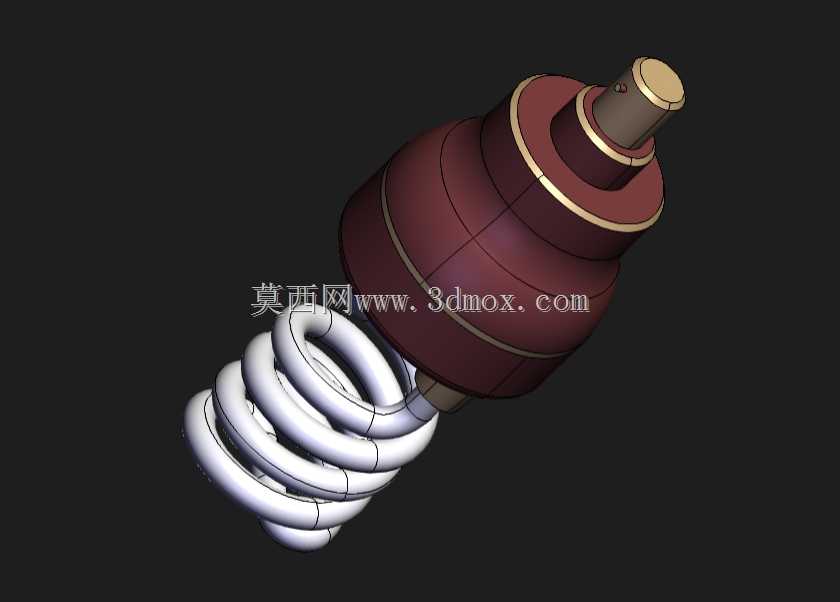

螺旋紧凑型节能荧光灯结构设计

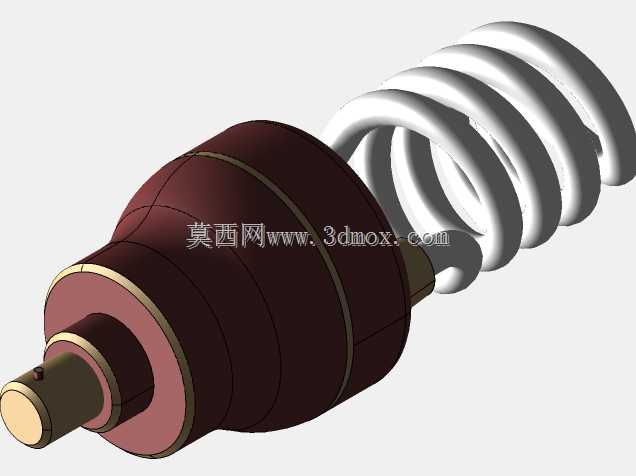

　　日常民用与商用场景里的紧凑型荧光灯，螺旋结构的CFL灯泡一直是小空间照明替换的主流选项，不同于直管荧光灯的长条形布局，螺旋盘绕的灯管可以在极小的轴向尺寸内排布足够的放电管长度，保证发光效率的同时适配传统白炽灯的安装接口，不用改动原有灯座就能直接替换，这也是这类结构能在民用照明领域普及的核心原因。做这个结构建模的时候，最先要卡的是安装边界，也就是通用螺口灯头的配合尺寸，常规E27螺口的外径、螺纹牙距、端部触点的突出高度都要严格匹配通用标准，不然装到普通灯座里会出现拧不到位、触点接触不良的问题，灯头部分的绝缘壳体要做分段的防滑筋，既方便生产时候的压装固定，也能在用户手动安装的时候增加摩擦力，避免打滑。

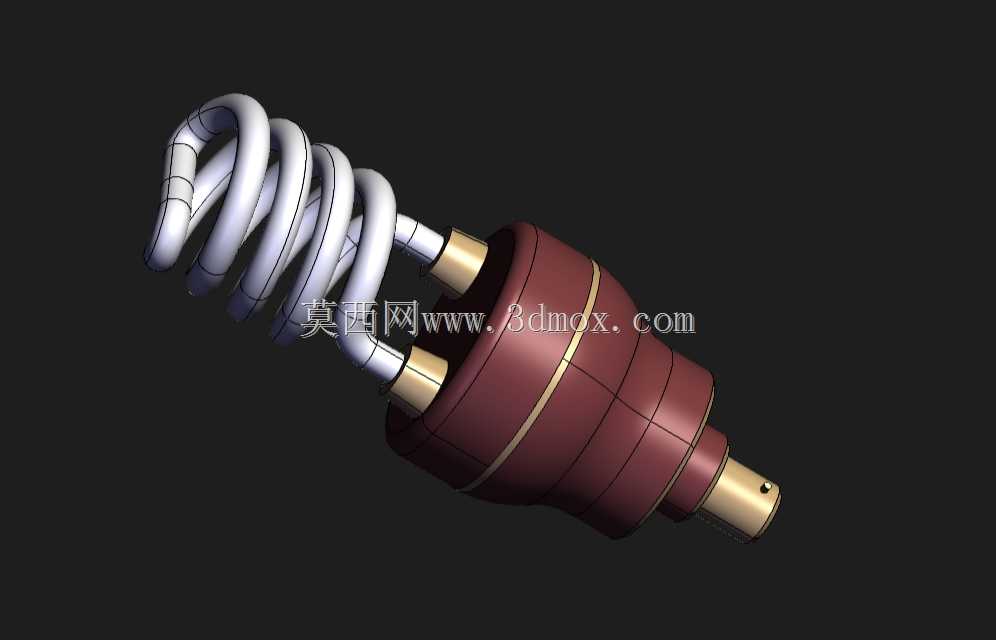

　　螺旋灯管的盘绕轨迹是建模里的重点，不能直接用等螺距的螺旋线扫掠，要考虑灯管根部和灯头内部电子件的连接空间，灯管两端的电极引脚要平直插入灯头壳体的固定槽里，所以螺旋线的起始段要做平缓的过渡收束，不能让灯管根部出现硬弯折，不然实际生产的时候玻璃管弯制容易开裂，而且弯折处的荧光粉涂层容易堆积不均，点亮后会出现暗区。灯管的管径选择要和整体功率匹配，盘绕的圈数决定了放电管的总长度，直接对应额定功率下的发光效率，圈数太少管长不够，灯管工作电压上不去，发光效率低还容易加速灯管老化；圈数太多的话整体外径会超出常规灯泡的外形尺寸，装到带灯罩的灯具里会出现卡滞，甚至碰到灯罩内壁造成局部过热。灯头内部的腔体要预留足够的空间容纳镇流器、启辉相关的电子元件，壳体的壁厚要兼顾绝缘性能和结构强度，太薄的话压装螺口的时候容易开裂，太厚会挤占内部元件的安装空间，还要在壳体和灯管衔接的位置做密封挡边，防止使用过程中灰尘、蚊虫进入灯头内部造成电路故障。实际应用里，这类螺旋CFL灯泡多用于家庭室内的吊灯、壁灯、台灯，还有商用场所的筒灯、吸顶灯替换光源，对安装尺寸的兼容性要求很高，所以建模的时候除了核心的发光部分，还要严格控制整体的最大外径、总长度，保证能适配绝大多数标准尺寸的灯具灯罩，不会出现装不进去的情况。

　　灯管表面的螺旋弧度要做顺滑过渡，每一圈灯管之间要留均匀的散热间隙，不能贴得太近，不然点亮的时候相邻灯管的热量互相叠加，会让灯管壁温过高，缩短荧光粉和电子元件的使用寿命，间隙也不能太大，不然整体结构松散，相同管长下整体尺寸会变大，失去紧凑型替换的优势。灯头端部的金属触点要做突出的圆弧面，保证和灯座里的弹性触点可靠接触，触点和金属螺口之间的绝缘距离要满足电气安全要求，避免出现短路风险。建模过程中还要考虑生产装配的工艺性，灯头的塑料壳体和金属螺口是压装配合，所以壳体上和螺口配合的位置要做均匀的倒扣筋，压装后不会出现松脱转动，灯管和壳体的衔接处要留注胶的槽位，装配的时候打胶固定，既能固定灯管位置，也能起到密封作用。

　　不同于LED灯泡的平面光源布局，螺旋CFL的灯管是360度发光的，所以螺旋的盘绕角度要尽量均匀，避免某一个方向的灯管遮挡过多，造成发光角度不均，出现明显的暗区，这也是结构设计里容易忽略的点，很多新手建模的时候只追求外形相似，螺旋圈的间距不均匀，实际做出来的产品点亮后光影效果很差。另外，灯头部分的防滑滚花或者分段凸筋的位置要避开螺口的配合区域，不能影响螺纹的正常旋合，凸筋的高度也要控制，太高会让灯头的最大外径超过螺口的外径，导致拧入灯座的时候被挡住。整个结构的重心要尽量靠近灯头安装端，也就是螺口的位置，这样装到灯座上之后整体的受力更合理，不会因为重心太靠前导致灯座受力过大，出现松动下垂的情况，尤其是一些吊装的灯具，重心偏移的话长期使用会有脱落的风险。
