PaioliKayaba摩托车前叉结构三维设计

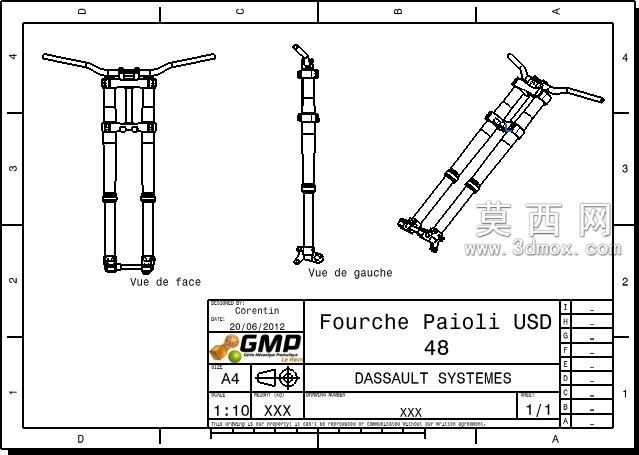

本作品为适配125TM排量摩托车的Paioli Kayaba规格前叉三维建模成果，建模过程严格遵循摩托车前悬挂系统的实际工程尺寸与装配逻辑，完整还原了该款USD48规格倒置前叉的全部结构细节。建模阶段以工程视图的正视图、侧视图、斜视图为尺寸基准，在三维软件中先完成整体装配骨架的搭建，确定方向把安装位、叉管伸缩行程、轮轴固定位的核心坐标参数，再逐一拆分各个子部件进行独立建模。针对方向把连接座，建模时还原了其与上三星连板的紧固结构、车把安装的夹持弧度，保证部件间的装配间隙符合实际五金配件的公差要求；对于内外叉管部分，精准还原了倒置前叉的管径参数、叉管表面的限位卡槽、底部轮轴安装座的通孔与紧固凸台结构，同时还原了叉管间的防尘封、油封的安装位结构，保证伸缩行程的结构逻辑通顺。在材质与渲染表现上，针对不同部件匹配对应材质属性：叉管部分赋予金属镀铬材质，调整反射粗糙度模拟实际金属表面的细腻磨砂反光效果；连板、紧固夹码部分赋予铝合金阳极氧化材质，还原机车配件常用的哑光金属质感；方向把套部分赋予橡胶材质，添加细微的表面纹理提升真实感；底部轮轴固定座赋予铸钢材质，调整材质的漫反射颜色与凹凸纹理，还原铸造部件的表面质感。设计过程中充分考虑前叉的实际功能逻辑，完整呈现了双叉管平行布置的结构、上下连板的连接支撑结构、车把转向的联动结构，所有部件的装配关系完全符合实车的安装逻辑，既可以用于摩托车改装方案的效果展示，也可作为机车悬挂结构教学的参考模型，帮助理解倒置前叉相比正置前叉的结构优势与受力特点，模型的各个子部件均保留了独立的建模特征，可根据需求进行参数调整与结构修改，适配不同排量车型的前叉改装设计需求。
