BNC面板安装射频同轴连接组件结构

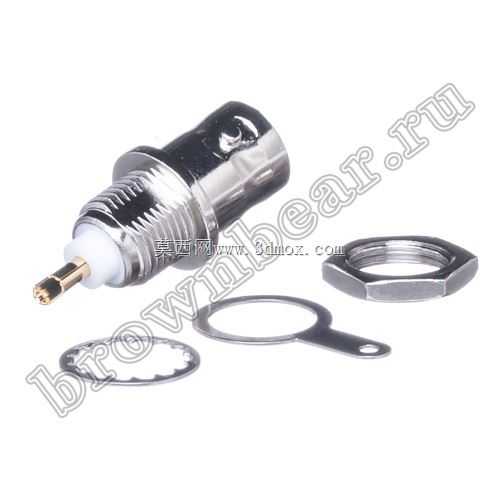

　　在射频信号传输链路的硬件搭建环节，面板安装型BNC接头是测试仪器、通讯机柜、视频监控设备前端面板上极为常见的互连部件，这类接头承担着同轴电缆与设备内部射频电路的桥接作用，既要保证50Ω或75Ω特性阻抗的连续匹配，减少信号在接口处的反射损耗，也要兼顾面板安装后的结构稳固性，避免频繁插拔导致的接头松动、接触不良问题。这套BNC-BJ结构的设计，首先围绕面板安装的实际工况展开，接头主体采用穿板式安装结构，配套的六角锁紧螺母、平垫圈、带接地爪的止动垫圈形成完整的安装紧固套件，其中带爪止动垫圈的单耳结构可卡在面板预制的定位缺口内，防止螺母拧紧过程中接头主体跟转，同时垫圈的多齿结构压接在面板金属表面，能够实现接头外壳与设备面板的可靠电气导通，为射频屏蔽层提供连续的接地路径，降低外界电磁干扰对传输信号的影响。

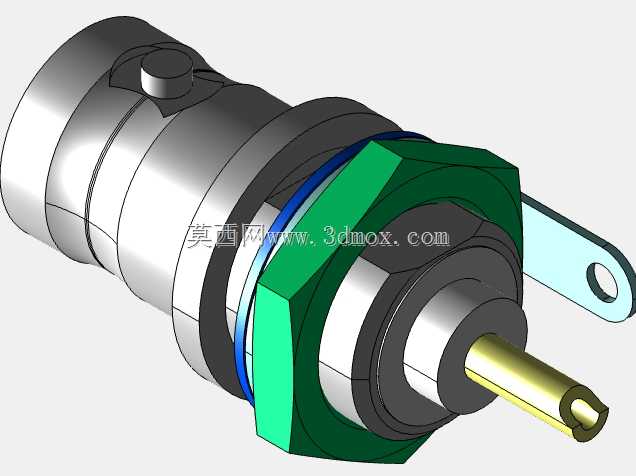

　　从结构细节来看，接头的插合端遵循标准BNC接口的卡口锁紧规范，外壳上的两个螺旋导向槽可与公头的定位销配合，插入后旋转特定角度即可实现锁紧，避免振动环境下接头意外松脱；内部的中心接触件采用插针式结构，外围的聚四氟乙烯绝缘介质将中心导体与金属外壳精准同轴定位，保证整个接口段的特性阻抗均匀一致，减少信号传输过程中的驻波比波动。接头尾部的焊接端用于连接同轴电缆的芯线，金属外壳的尾部结构可压接电缆的屏蔽编织层，实现屏蔽层的连续导通。

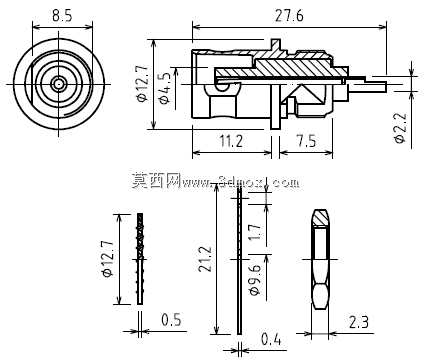

　　设计过程中重点考量了安装边界的适配性，穿板轴段的直径匹配行业通用的面板开孔尺寸，六角螺母的对边尺寸符合标准紧固件的配套要求，整套组件安装后突出面板外侧的长度、内侧预留的焊接操作空间都经过合理规划，既不会因为外侧长度过大影响设备外观与外部走线，也不会因为内侧空间不足导致电缆焊接操作困难、线缆弯折半径过小影响信号传输性能。在实际应用场景中，这类接头广泛用于示波器、信号发生器等测试测量设备的信号输入输出端口，也大量部署在模拟视频监控系统的视频传输接口、早期以太网的同轴总线接口、射频测试工装的信号引出端，不同应用场景下对阻抗的要求存在差异，75Ω规格多用于视频传输场景，50Ω规格则多用于射频测试、无线通讯设备的信号连接。

　　结构设计时需要兼顾机械强度与电气性能，金属外壳采用黄铜材质加工后镀镍，既保证足够的结构强度承受频繁插拔的机械应力，也具备良好的抗锈蚀能力适配不同的使用环境；中心接触件采用镀金处理，降低接触电阻，提升长期使用的接触可靠性，避免氧化导致的信号衰减增大。绝缘介质的尺寸精度是保证阻抗一致性的关键，介质的外径、内孔直径与中心导体、外壳的配合公差需要严格控制，任何尺寸偏差都会导致局部阻抗突变，在高频信号传输时引发信号反射，降低传输效率。配套的紧固件组合也经过工况适配，平垫圈分散螺母对面板的压应力，避免薄面板被螺母压变形，止动垫圈的防松结构可在设备移动、振动的工况下保持螺母的锁紧力矩，长期使用不会出现接头松动、接触电阻变大的问题。整个接头的结构拆分清晰，各个零件的装配顺序符合实际生产装配的工艺流程，从面板前侧穿入接头主体后，依次在面板后侧套入止动垫圈、平垫圈，再拧紧六角螺母即可完成接头在面板上的固定，后续再完成电缆芯线与中心针的焊接、屏蔽层与接头外壳的压接，整个装配过程无需特殊工装，适合批量设备的生产组装，也便于后期设备维护时的接头更换作业。
