通用电气喷气发动机安装托架结构设计

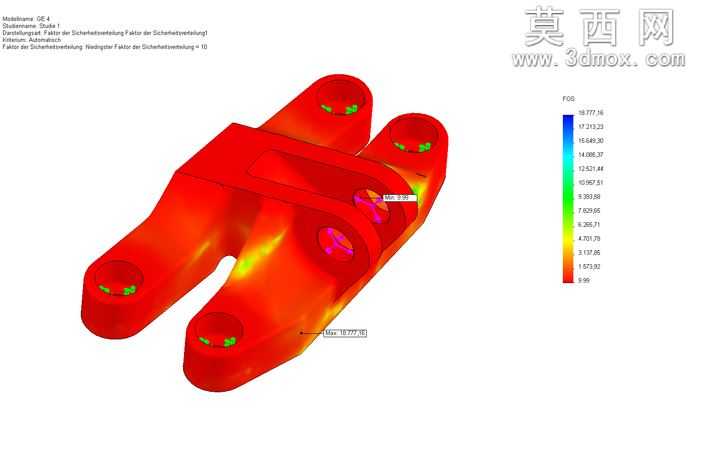

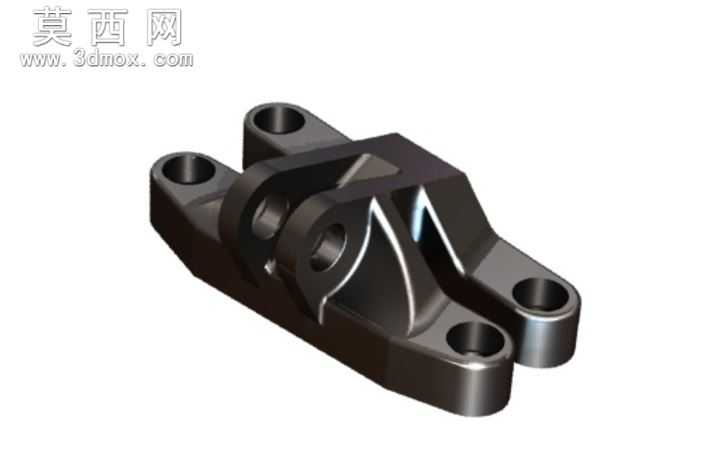

本作品为通用电气喷气发动机配套的安装托架三维建模设计，建模过程中严格遵循航空动力装置安装构件的承力设计规范，先以基准平面定位托架的整体安装轮廓，确定四个角端安装孔的中心距与安装基准面的平面度公差要求，再逐步构建主体承力梁的渐变截面结构。建模阶段通过多段放样特征生成主体承力架构，在保证整体结构强度的前提下，对非承力区域做合理的材料去除优化，平衡构件的承重性能与轻量化需求；针对托架与发动机对接的铰接部位，采用同轴心配合的凸台结构设计，预留铰接销轴的装配间隙，同时在铰接孔周边做环形加厚处理，分散动力传递过程中的集中应力，避免长期交变载荷下出现结构疲劳损伤。材质渲染阶段选用航空航天常用的高强度合金钢材质，调整金属材质的粗糙度、反射率参数，还原金属构件经精密机加工后的哑光金属质感，对安装孔、铰接配合面等机加工面做高光处理，区分粗加工基体面与精密配合面的视觉差异，清晰呈现构件的加工工艺特征。结构设计上，四个角端的带沉头安装孔可实现托架与机体安装基面的牢固贴合，沉头结构可隐藏紧固件端头，避免装配后出现突出干涉；中部的双铰接耳片结构可实现与发动机安装吊点的柔性连接，允许发动机工作过程中产生的微小热胀冷缩位移，降低结构内应力；主体承力梁的三角加强筋结构沿载荷传递路径布置，将发动机工作产生的垂向、横向载荷均匀分散到四个安装支点，避免局部应力集中导致的结构变形。整体建模过程中所有装配特征均做参数化关联，可根据不同型号发动机的安装尺寸快速调整孔位间距、承力梁截面厚度等参数，适配不同推力等级喷气发动机的安装需求，模型的所有配合面均预留合理的机加工公差基准，可直接对接后续的工程图生成与数控加工编程环节。
