多齿轮联动烧烤旋转传动机构设计

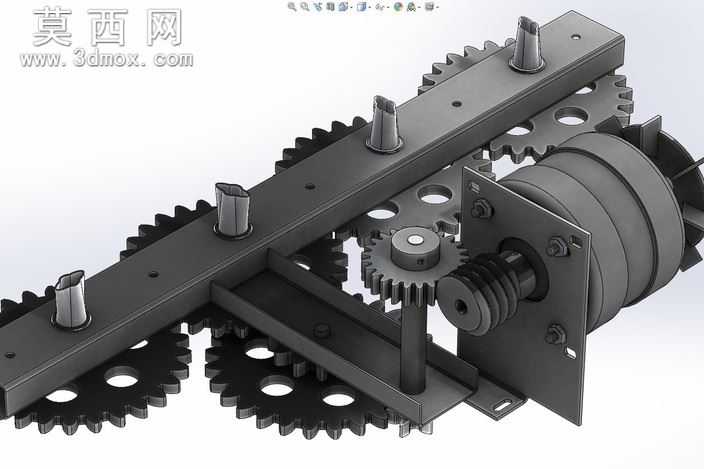

本作品为适配烧烤场景的多齿轮联动旋转传动机构三维模型，整体采用三维机械设计软件完成全参数化建模，所有零件均按照实际机械加工公差要求绘制，可直接用于后续工程出图与实物打样验证。建模过程中首先完成核心安装机架的搭建，机架采用钣金折弯成型的长条型材结构，预留了所有齿轮轴的安装定位孔、驱动组件的固定孔位，孔位同轴度公差严格控制在0.02mm以内，保证后续装配无干涉。齿轮组部分包含不同模数、不同齿数的直齿圆柱齿轮，建模时严格按照渐开线齿形方程生成齿廓曲线，齿顶高、齿根高、压力角等参数均符合通用机械齿轮设计标准，齿轮啮合间隙预留0.1mm的装配余量，既保证传动顺畅无卡滞，又避免间隙过大导致传动回程误差过大。驱动端采用带轮与减速组件集成的结构，带轮轮槽尺寸适配标准圆形传动带，可通过外部动力输入带动整个齿轮组同步运转，每个输出齿轮轴顶端预留了烧烤签的安装定位结构，可同时带动多根烤签匀速旋转，保证烧烤过程中食材受热均匀。渲染阶段采用金属哑光材质模拟真实钣金与机加工钢材的表面质感，对齿轮啮合面、轴类零件的配合面做了细微的粗糙度区分，机架表面做了发黑处理的材质效果，还原工业机械零件的真实视觉表现。整体设计思路围绕多工位同步旋转的需求展开，通过多级齿轮传动实现单动力输入下的多轴同步输出，传动比经过精准计算，保证所有输出轴转速一致，结构紧凑布局合理，所有零件无冗余设计，既满足功能需求又控制了整体重量与制造成本，装配过程中所有紧固件均采用标准件，方便后期维护与零件替换。
