航模动力用外转子无刷电机外形结构

　　做航模动力系统选型的时候，很多固定翼玩家会接触到60级这个动力量级，对应的动力单元往往需要匹配大拉力输出、轻量化机身的安装需求，这款外转子无刷电机的外形建模，就是针对该量级动力单元做的外部特征复刻，没有做内部绕组、磁钢的细节拆解，重点还原的是装机时需要用到的所有外部安装边界与接口尺寸。

　　从实际装机场景来看，这类电机主要用在15-20cc级别的油动固定翼改电动方案，或是同量级的电动像真机、特技机上，安装位置通常在机头防火板前端，需要和电机座、螺旋桨桨夹、整流罩做配合，所以建模的时候首先卡准的是输出轴的直径与伸出长度——输出轴是动力传递的核心接口，要匹配标准桨夹的内孔尺寸，伸出长度既要保证桨夹、锁紧螺母的安装空间，又不能过长导致整流罩干涉，这部分的尺寸公差控制在装机允许的偏差范围内，不会出现装不上桨夹或是顶到整流罩内部的问题。

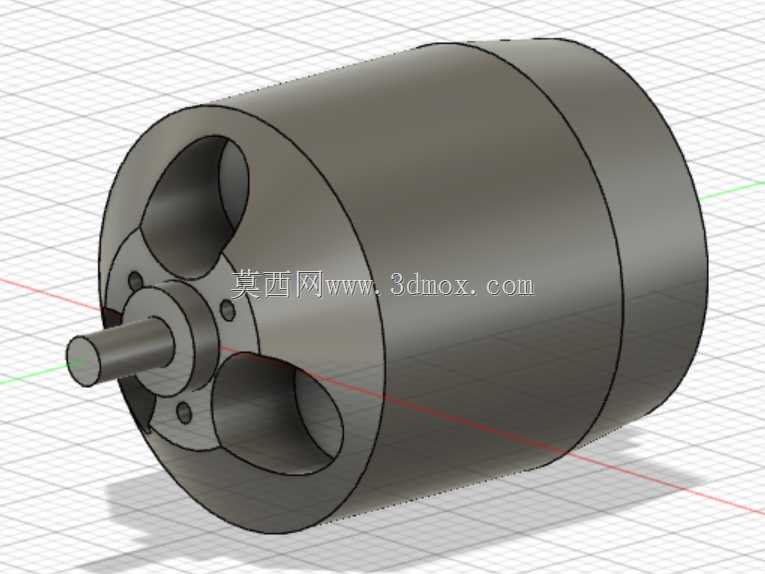

　　电机本体的外圆柱面尺寸是做整流罩适配的关键，60级电机的外径通常在50-60mm区间，这个模型的圆柱面做了光滑处理，还原了量产电机金属机壳的圆柱度特征，没有做多余的散热槽刻画——因为很多同规格电机的散热槽是在后端盖位置，外圆柱面本身是光滑的机加工面，这部分特征还原准确的话，设计整流罩的时候就能直接取圆柱面做配合，不用反复测量实物外径。前端盖的安装孔位是建模的重点，四个安装孔围绕输出轴呈圆周分布，孔位的节圆直径、孔的大小都和实物一致，这部分是用来把电机固定在X型或者十字型电机座上的，孔位如果偏差1mm，装机的时候就会出现螺丝对不上孔的问题，所以建模时严格按照实物的安装孔ID做了定位，没有随意调整孔位分布。前端盖上的两个弧形镂空是这类外转子电机的典型特征，一方面是减轻前端盖的重量，另一方面是给电机内部提供进风通道，飞行时的气流可以通过镂空进入电机内部，带走绕组和磁钢产生的热量，这部分的镂空形状、位置都做了还原，虽然没有做内部的风道结构，但外部的镂空轮廓准确，做整机气动外形仿真的时候，不会因为这部分特征缺失导致外形失真。

　　建模的时候没有添加孔螺纹特征，是因为这类安装孔通常是通孔设计，实际装机时用的是贯穿螺丝配合电机座背面的螺母锁紧，不需要在电机端盖上加工螺纹，所以省略螺纹特征不会影响装机使用，反而能减少模型的冗余特征，在做整机装配的时候降低文件负载，提升装配体的运行流畅度。输出轴的轴端做了平端面处理，还原了真实电机轴的铣平特征？不对，这款电机的输出轴是光轴，靠桨夹的顶丝锁紧，所以轴面是光滑的圆柱面，没有键槽也没有铣扁，这部分特征也做了准确还原，设计桨夹的时候可以直接按照光轴夹紧的方式做结构，不用额外考虑键连接的空间。

　　从设计思路上来说，这个模型的定位是装机适配用的外形参考模型，不是用来做电机电磁仿真或者内部结构分析的详细模型，所以所有特征都围绕“装机需要”来做：和安装相关的孔位、轴径、外径、总长尺寸完全准确，和装机无关的内部绕组、轴承、磁钢、出线结构都做了简化，甚至后端盖的出线口都没有做过多刻画，因为大部分航模装机的时候，后端的出线是藏在防火板后面的，不会影响外部整流罩的外形设计。对于结构设计从业者来说，这类模型最大的用处就是在做航模整机设计的时候，直接调入装配体做干涉检查，不用自己再花时间去测绘电机的外形尺寸，能节省大量的测绘时间，尤其是在做定制电机座、定制整流罩的时候，直接用这个模型做配合参考，设计出来的零件一次装机成功率很高，不会出现因为外形尺寸偏差导致的装配件返工。

　　另外要注意的是，这类外转子电机的转动部分是外转子壳，也就是模型里的圆柱外壳部分是随输出轴一起转动的，所以在做整机装配的时候，要给转动的外壳预留足够的间隙，不能让电机座、防火板的结构碰到转动的外壳，这个模型的外壳和前端盖的配合位置做了准确的台阶还原，能清晰区分固定部分和转动部分的边界，在做干涉检查的时候可以直接选中转动部分做间隙检查，避免设计出来的结构和转动件发生摩擦。安装孔的深度也做了还原，前端盖的安装孔是通孔，贯穿前端盖和内部的定子固定座，所以锁紧螺丝的长度可以根据电机座的厚度灵活选择，只要不顶到内部的转动部分就行，模型里预留的孔深足够参考，不用再担心螺丝过长顶到转子的问题。

　　很多刚接触航模结构设计的爱好者，在选电机的时候往往只看KV值和拉力参数，忽略了外形安装尺寸，结果买回来的电机和自己设计的电机座、整流罩不匹配，要么孔位对不上，要么外径太粗塞不进整流罩，要么轴长不够装不下桨夹和整流罩垫圈，这个模型把所有和安装相关的外部特征都做了准确还原，在设计阶段就能把这些问题提前规避掉，不用等零件加工出来才发现尺寸不匹配。对于做电动无人机、小型电动动力伞的结构设计师来说，这类标准规格的电机外形模型，也可以直接用来做初步的动力布局设计，参考电机的重量分布、安装位置来调整整机的重心，虽然模型没有做内部的质量属性设置，但按照外形尺寸估算的重量和实物偏差很小，足够做初步的重心配平计算。
