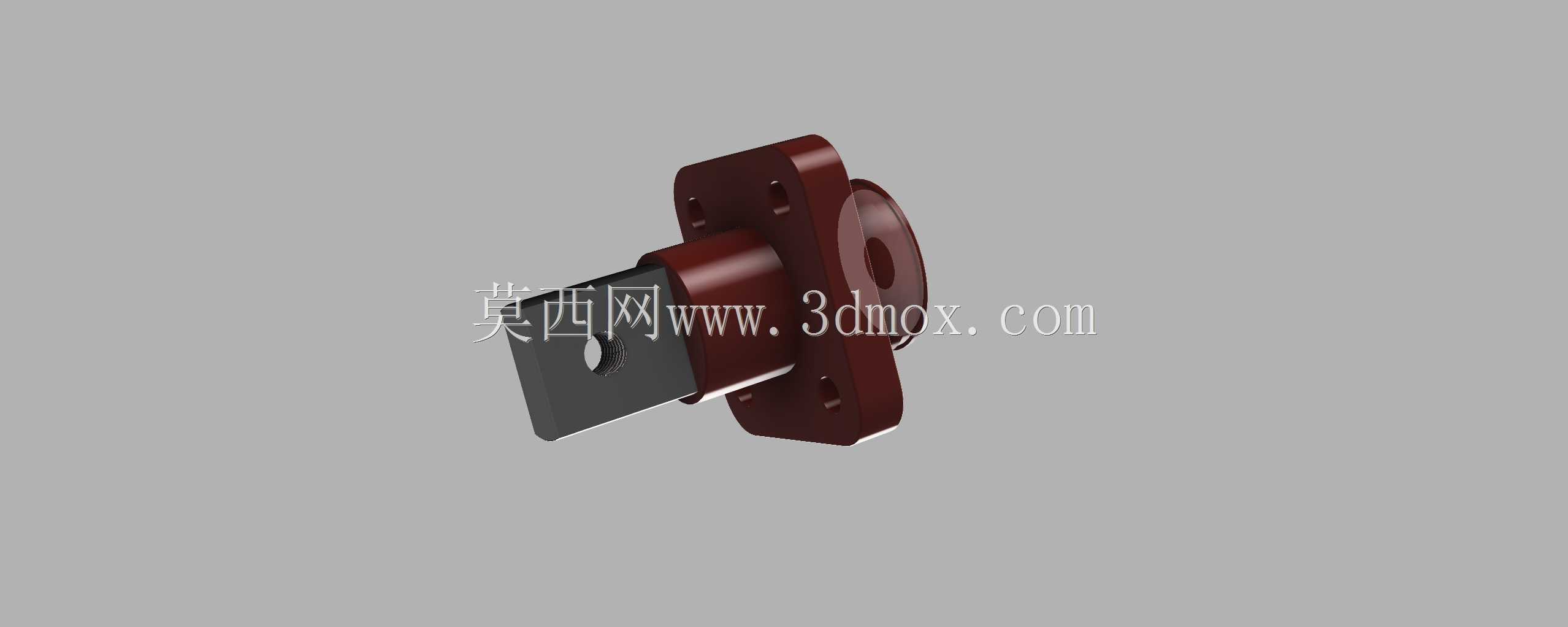

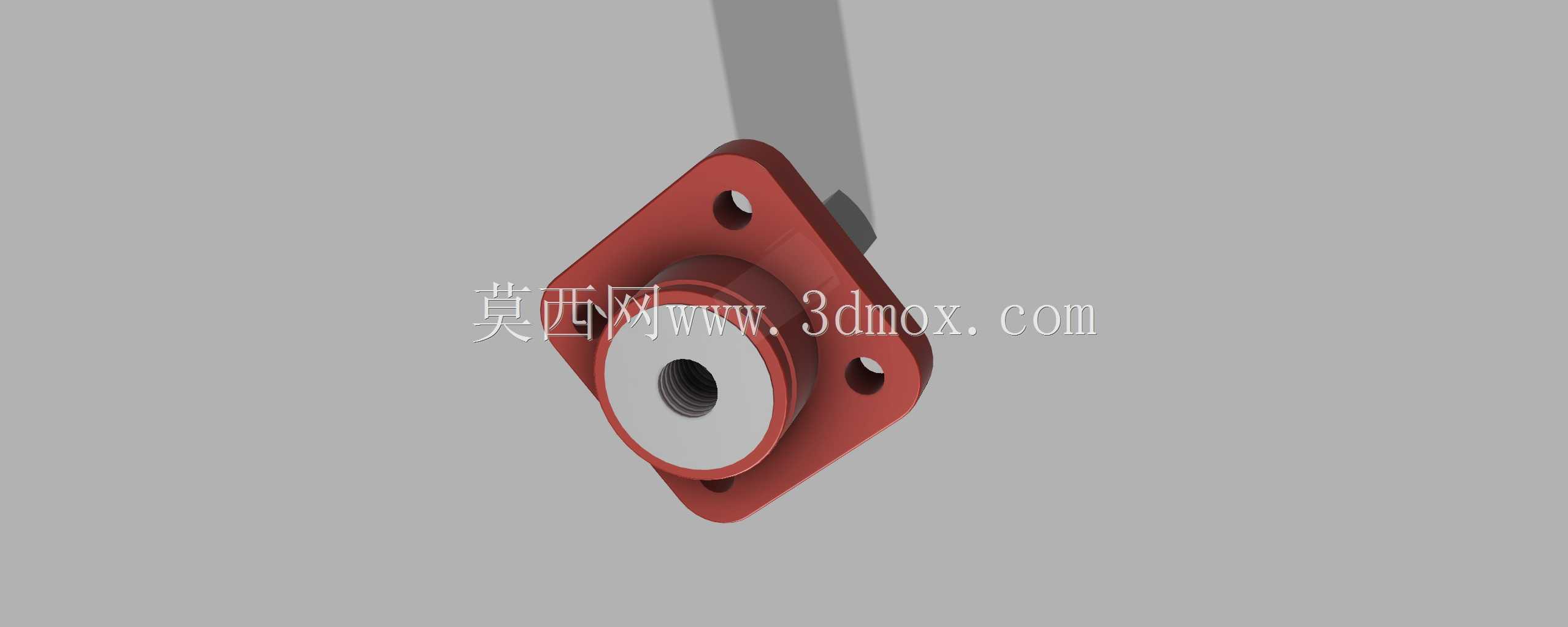

200A穿墙式大电流电池连接器结构设计

　　这款200A规格的穿墙式电池连接器，主要面向储能电站、大功率充换电设备、工业后备电源系统、重型电动装备的电池簇连接场景设计，解决大电流回路中跨柜体、跨隔板的可靠导电与绝缘隔离需求。在实际工程应用中，这类连接器常被布置在电池PACK箱体侧壁、储能柜分隔板、充放电设备的面板位置，实现电池侧与负载侧、不同电池模组之间的快速对接，避免大电流线缆直接跨接带来的布线杂乱、绝缘防护不足、维护拆卸不便的问题。

　　从功能特性来看，该连接器额定通流能力覆盖200A持续载流需求，导电主体采用T2紫铜镀锡处理的铜排结构，接触电阻控制在0.05mΩ以内，满负载运行时温升不超过35K，避免长期大电流工作出现过热氧化问题。外部绝缘基座采用高强度酚醛树脂压制成型，具备UL94-V0级阻燃性能，同时可耐受-40℃到125℃的工作环境温度，绝缘电阻大于1000MΩ，可承受AC2500V/1min的工频耐压不击穿，满足高压大电流场景的绝缘防护要求。基座自带法兰安装结构，安装时仅需在面板上开出对应尺寸的安装孔，将连接器从一侧穿入后通过法兰上的四个安装孔位锁付螺丝即可完成固定，不需要额外设计复杂的固定支架，大幅降低柜体加工与装配的工作量。

　　设计过程中优先考虑了安装边界的适配性，法兰安装面的轮廓尺寸经过优化，可适配1.5mm到5mm厚度的钢板、绝缘板等常见柜体板材，安装孔位采用对称布局，允许正反两个方向安装，适配不同的布线走向需求。导电端的连接规格覆盖M6到M8的接线螺栓适配范围，既可以直接压接对应线径的铜鼻子，也可以直接对接铜排，不需要额外的转接件，减少回路中的接触节点，降低整体连接电阻。连接器的穿墙部分做了阶梯式的绝缘延伸结构，穿过面板后可形成足够的爬电距离，即使在高湿、多粉尘的工业环境下，也不会出现面板两侧的电弧爬接问题，满足IP54级的面板侧防护要求，外部的粉尘、溅水不会从安装缝隙进入柜体内部。

　　从结构细节来看，导电铜排与绝缘基座之间采用过盈压装加防转卡槽的配合结构，铜排上冲压有定位凸点，压入基座后凸点卡入基座的卡槽内，即使在接线时施加较大的螺栓拧紧扭矩，铜排也不会在基座内发生转动，避免接线时铜排跟转导致内部连接松动。基座的法兰面设计有一圈嵌入式的密封槽，安装时可搭配橡胶密封圈使用，进一步提升面板位置的密封性能，满足户外储能设备、移动充电装备的户外使用需求。外露的铜排接线端做了倒角处理，避免安装时划伤操作人员，同时接线平面的平面度控制在0.1mm以内，保证接线端子与铜排的贴合面积，减少接触不良带来的发热隐患。

　　在实际选型使用中，这类连接器相比传统的接线柱结构，集成了绝缘防护、穿墙固定、大电流导电的多重功能，不需要额外搭配绝缘护套、固定座等零散配件，单套连接点的装配时间可缩短60%以上，同时整体结构的一致性更好，避免人工组装零散配件带来的绝缘不到位、固定不牢的问题。针对不同的应用场景，该结构还可以灵活调整铜排的长度、接线孔规格，适配不同的安装深度与接线需求，绝缘基座也可以根据需求更换为不同耐温等级的材质，覆盖从民用储能到工业重载电源的多场景使用需求。在三维建模过程中，所有配合尺寸均按照机械加工公差要求预留了合理的间隙，压装位置的过盈量控制在0.1-0.15mm之间，既保证压装后的连接强度，也不会因为过盈量过大导致绝缘基座出现开裂问题，安装孔位的位置度公差控制在0.2mm以内，保证批量生产时的安装互换性，不需要现场二次修配即可完成装配。
