氢动力自行车用板式氢反应核心组件

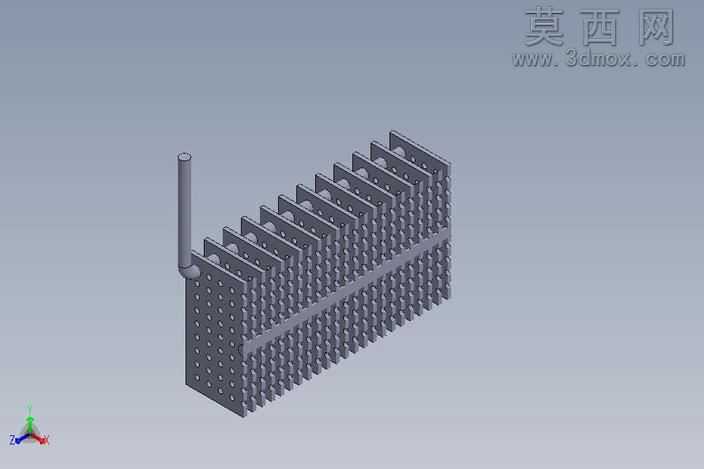

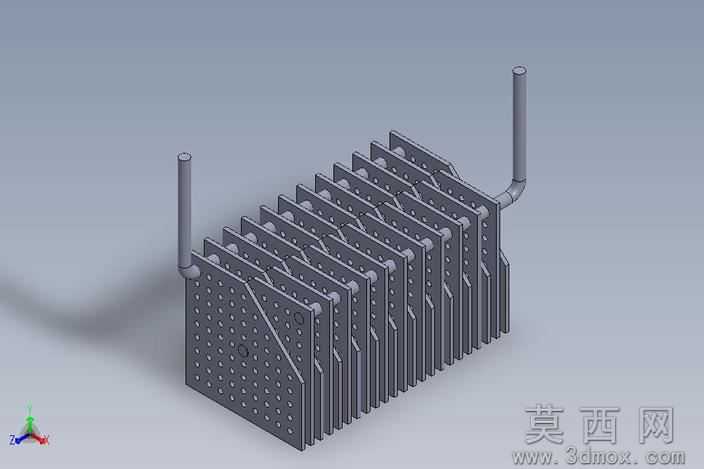

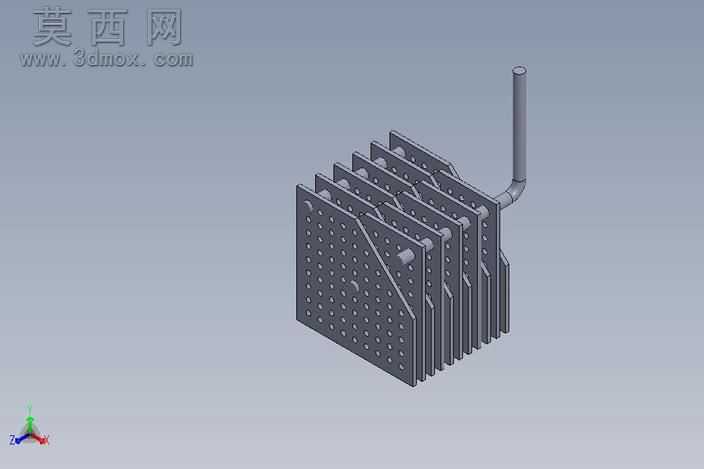

本作品为氢动力自行车配套的核心能源反应组件三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，从单体极板的基础特征绘制起步，先完成单块带密集布孔极板的草图绘制，通过拉伸、切除命令构建极板的基体结构与表面均匀排布的流体通孔，孔位排布经过反复校准，确保反应介质流通路径的均匀性。随后对极板侧边的导流槽、定位凸台特征进行细化，通过线性阵列命令完成多块极板的堆叠装配，每块极板之间预留标准的密封与介质流通间隙，保证堆叠后整体结构的对齐精度，避免出现错位导致的介质泄漏问题。组件侧边的弯管接头采用扫描命令完成建模，先绘制弯管的三维路径草图，再匹配圆形截面完成实体生成，接头与极板组的连接位置做了圆角过渡处理，降低管路连接的应力集中风险。渲染阶段采用哑光深灰金属材质模拟极板的石墨基材质感，调整材质的粗糙度参数还原真实极板的哑光表面效果，弯管部分采用稍亮的金属材质区分不同部件，背景选用浅灰纯色突出组件本身的结构特征，搭配三维坐标系标识明确模型的空间方位。设计思路围绕氢动力自行车的紧凑安装需求展开，整体采用立方堆叠式结构最大化缩小组件体积，侧边引出的管路接口适配自行车车架的狭小安装空间，极板表面的密集孔道设计既保证了反应介质的充分接触，又兼顾了组件整体的轻量化需求，多片堆叠的结构形式也方便后续根据动力输出需求调整极板数量，适配不同功率等级的氢动力自行车使用场景，所有结构特征均做了工艺性校验，确保建模结构可直接对接后续的加工生产环节，不存在无法加工的异形特征，各部件之间的装配间隙符合实际装配的公差要求。
