在射频微波电路的硬件搭建环节,板端射频连接部件的选型与结构设计,直接决定了高频信号传输的稳定性与整机装配的适配性,这款板端贴片式SMA接头,正是针对PCB板载射频信号外接需求开发的精密连接部件,日常在无线通信基站射频前端、测试测量仪器信号端口、工业射频识别读写设备、车载T-BOX通信模块、民用路由器射频外接端口等场景中都有广泛应用,主要承担板载射频电路与外接同轴电缆之间的信号互联作用,可在DC至18GHz的工作频段内维持稳定的阻抗匹配,最大限度降低信号传输过程中的回波损耗与插入损耗,避免高频信号在连接节点处出现反射、衰减或电磁泄漏问题。

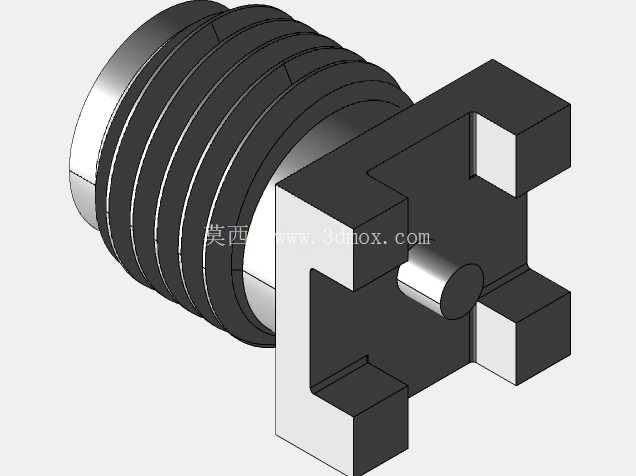

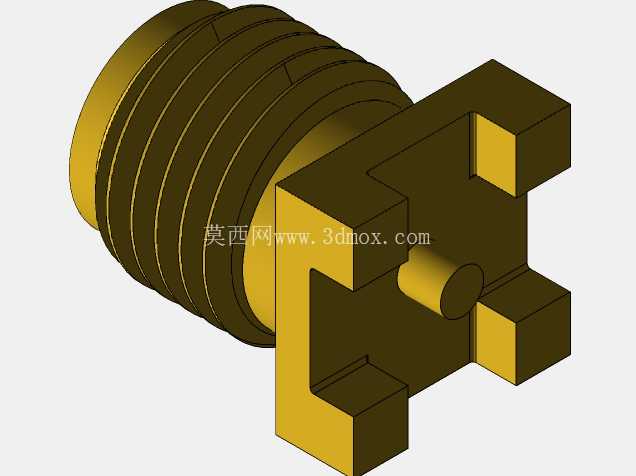

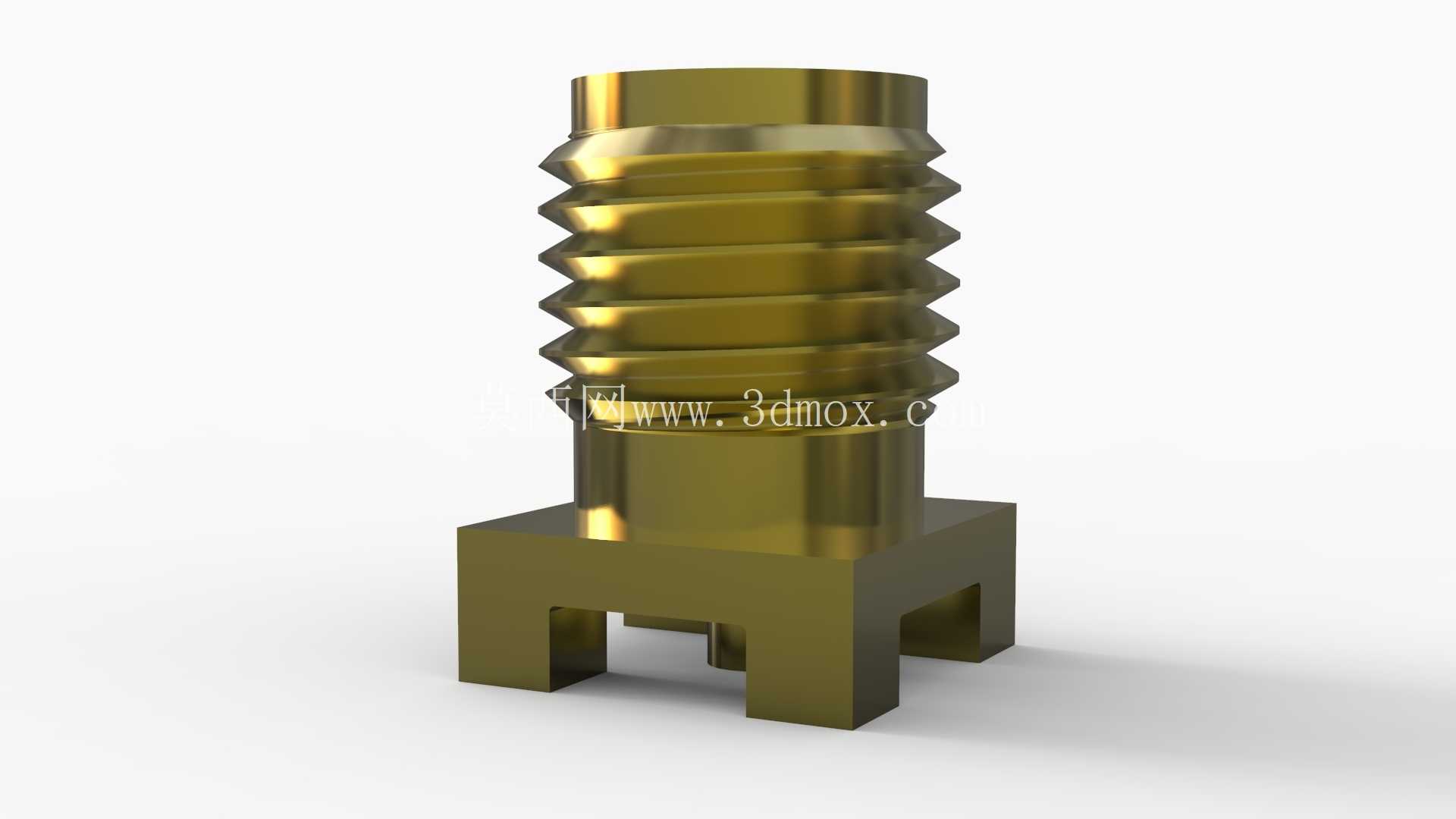

从结构设计逻辑来看,这款接头采用了经典的SMA接口螺纹锁紧结构,上部外导体设置标准英制螺纹,可与配套的SMA公头实现可靠旋接,螺纹啮合长度符合通用射频连接器的行业规范,旋接到位后可提供足够的机械保持力,在常规振动工况下也不会出现连接松脱导致的信号中断问题。接头下部采用贴片式安装基座,四个定位支脚对称分布在基座两侧,可直接贴合在PCB表面对应的焊盘位置,适配SMT回流焊工艺,无需在PCB上开设贯穿安装孔,能够有效节省板件空间,同时避免穿孔结构带来的信号屏蔽层不连续问题。
设计过程中,首先要保证的是特性阻抗的连续性,整个接头的内导体、绝缘支撑、外导体的同轴度公差控制在0.02mm以内,避免因结构偏心导致的阻抗突变,内导体与PCB板上的信号走线焊盘对应,外导体支脚与PCB的接地焊盘充分接触,形成连续的屏蔽腔体,可有效抑制外界电磁干扰对传输信号的影响,同时减少内部信号向外辐射产生的电磁兼容问题。绝缘支撑部分采用低介电常数、低损耗的高频介质材料,在固定内导体位置的同时,尽可能降低介质本身带来的信号损耗,适配高频段信号的传输要求。
从安装边界尺寸来看,这款接头的整体高度控制在适配常规板载器件的空间范围内,基座的横向与纵向尺寸经过优化,不会占用过多PCB板面空间,相邻器件的布局间距可控制在常规贴片器件的安全间距范围内,不会出现装配干涉问题。上部螺纹段的外径符合SMA接头的标准尺寸,可兼容所有标准SMA型连接插头,无需额外定制转接部件。下部贴片支脚的焊盘尺寸按照SMT工艺的通用要求设计,焊盘宽度与长度适配常规钢网开孔参数,回流焊过程中可形成均匀饱满的焊点,保证焊接可靠性,同时避免出现桥接、虚焊等工艺问题。
在实际选型应用中,需要注意接头的焊接温度曲线要与PCB板上其他贴片器件的焊接参数匹配,避免因温度过高导致接头内部介质材料变形,影响阻抗一致性。同时在布局时,要尽量让接头的信号引脚与板上射频走线直线过渡,避免走线出现直角弯折,进一步保证整个射频链路的阻抗连续。这款接头的镀金外导体表面处理,不仅可以提升抗氧化能力,延长产品的使用寿命,还能降低接触电阻,提升连接部位的导电性能,在长期使用过程中也能维持稳定的电气连接性能,适合在工业级宽温工作环境下使用,可适应-40℃至85℃的工作温度范围,满足不同场景下的环境适应性要求。
- 全部评论(0)
- 模板大小: 2.52 MB
- 售价:5金币
- 下载次数: 223
- 系统要求: STEP / IGES,SOLIDWORKS,Rendering,KeyShot
- 软件分类: 通讯工具类
