三角支撑式螺栓压紧夹紧工装结构

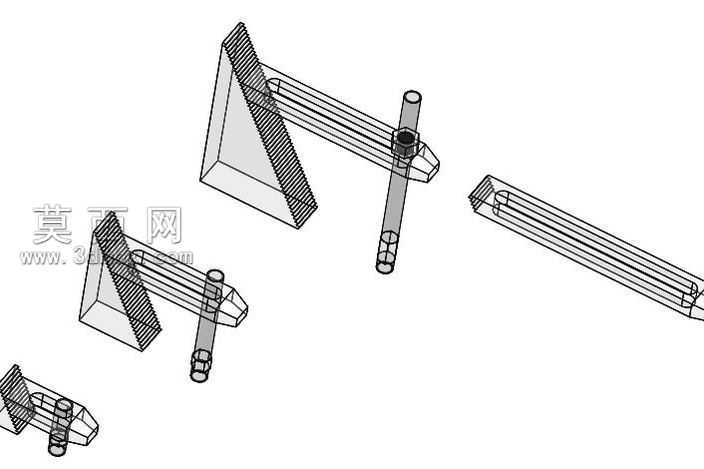

本套夹紧工装采用三维建模软件完成全参数化设计，整体围绕三角支撑稳定结构搭配螺栓压紧组件构建，建模过程中对每一处零件的配合公差做了严谨的参数约束，确保装配后无干涉、运动逻辑顺畅。渲染阶段采用线框加实体混合的展示模式，清晰呈现内部装配关系与外部轮廓特征，材质设定上区分了三角支撑座的金属结构件质感与压紧螺栓的标准件金属光泽，不同零件的棱边、剖面线都做了规范化处理，方便使用者快速识别各部件的形态与装配位置。结构设计上，采用直角三角块作为支撑基座，利用三角形的结构稳定性保障夹紧作业时的支撑强度，避免受力后出现形变偏移；压紧组件采用适配M12×1.75规格螺纹的螺栓结构，螺栓端部做了适配压紧作业的端头设计，既可以通过螺纹旋进实现稳定的压紧力输出，也能根据待夹紧工件的厚度灵活调整压紧行程，适配不同尺寸工件的装夹需求。设计思路围绕钻、磨类机加工场景的装夹需求展开，整套工装可直接安装在工作台面上，通过螺栓旋紧实现对工件的快速定位夹紧，三角支撑座的直角边可贴合工作台定位边，保障装夹的位置精度，避免加工过程中工件出现位移；建模时对螺纹配合段做了精准的螺距参数匹配，确保虚拟装配的配合关系与实际机加工装的使用逻辑完全一致，同时预留了标准件的替换接口，使用者可根据实际作业场景更换不同长度的压紧螺栓，拓展工装的适用范围。整套模型的结构拆分清晰，各零件可单独导出用于工程图生成，也可直接用于装配模拟验证，在细节处理上对支撑座的加强筋结构、螺栓的防滑端头都做了精细化建模，还原实际工装的使用细节，兼顾了结构稳定性与操作便捷性，能够满足钻削、磨削等轻型机加工场景的工件装夹使用需求。
