三星Guru直板按键功能手机三维数模

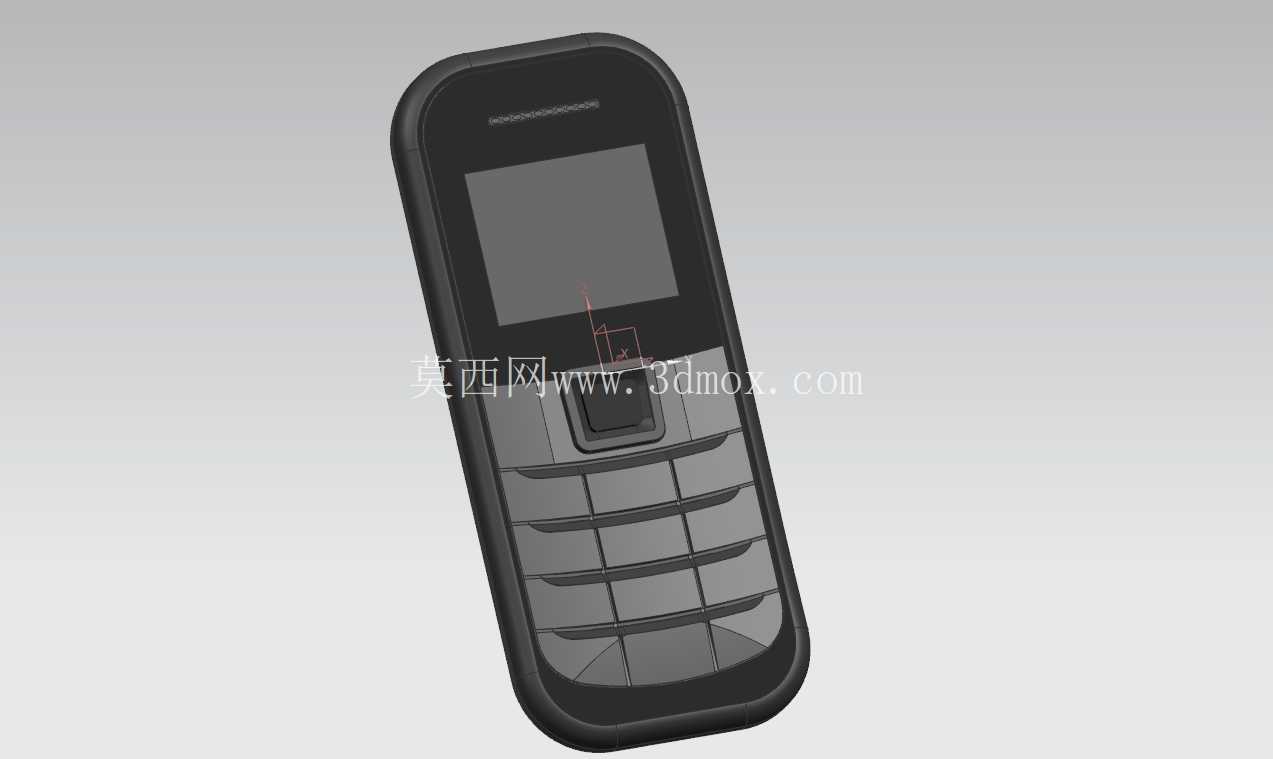

　　这款直板按键功能手机的三维建模，完全围绕入门级移动通讯终端的实际使用场景展开设计，核心面向基础语音通讯、长续航备用机的使用需求，覆盖户外作业备用、老年群体日常使用、低频次通讯场景等多个实际应用领域，建模过程中完全还原实体设备的结构逻辑与装配关系，没有做脱离实际生产的夸张化设计。从结构设计逻辑来看，整机采用一体化直板造型，没有滑盖、翻盖等活动连接结构，最大限度减少活动部件带来的故障风险，这也是入门级功能机普遍采用的结构方案，能够在低成本控制的前提下提升设备的抗摔、抗形变能力，适配复杂使用环境下的可靠性要求。整机外形采用圆润边角过渡处理，所有棱边都做了R角倒角，避免日常握持、揣放过程中剐蹭衣物或者划伤手部，机身轮廓贴合手掌自然握持的弧度，单手握持时手指能够自然覆盖按键区域，不需要调整握持姿势即可完成全部拨号、功能选择操作。正面区域从上到下依次排布听筒开槽、显示屏安装位、导航功能键区、数字按键区，各区域的边界划分清晰，按键之间的凸起隔断做了0.3mm的高度差，盲操作时能够通过触感区分不同按键位置，不需要目视确认即可完成拨号操作，这一设计细节完全针对户外作业时视线无法集中在手机上的使用场景做了适配。

　　显示屏区域采用下沉式安装位，屏幕表面比前面板外壳低0.5mm，能够在手机正面朝下放置时避免屏幕直接接触接触面，减少屏幕刮擦磨损的概率，同时屏幕四周的密封筋位在建模时做了完整还原，能够为后续做防尘、防泼溅的结构优化提供准确的装配参考。按键区域的每个按键都做了内凹的弧面处理，贴合手指指腹的自然曲面，按压行程控制在0.4-0.6mm区间，既保证按压时有清晰的反馈手感，又不会因为行程过大导致按键进灰、卡滞的问题，数字按键的字符排布完全遵循通用移动终端的按键布局逻辑，符合大众长期形成的使用习惯，不需要额外适应即可快速操作。

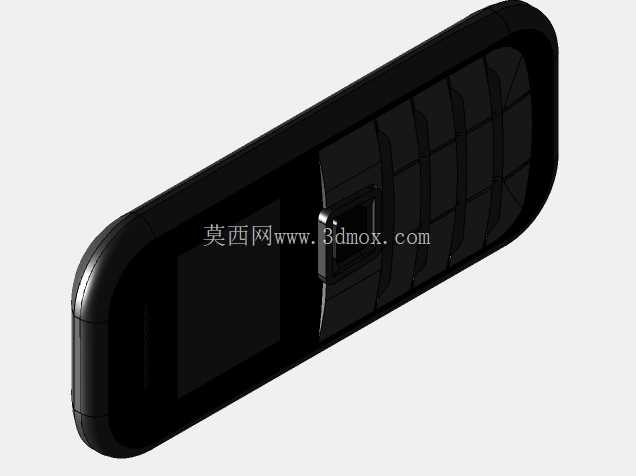

　　机身侧面的结构做了极简处理，没有多余的侧键设计，仅保留必要的机身合模线结构，最大限度降低外壳开模的复杂度，控制生产制造成本，这也和入门级功能机的成本控制目标完全匹配。后盖部分采用可拆卸式结构设计，建模时还原了后盖与中框的卡扣配合结构，卡扣位置均匀分布在机身四周，拆卸时不需要借助额外工具即可手动打开，方便更换电池、SIM卡，电池仓的尺寸边界完全按照通用功能机电池的规格做适配，能够兼容市面上同规格的通用替换电池，降低后期维修更换的成本。建模过程中所有的壁厚都控制在1.2-1.5mm区间，这是ABS塑料外壳注塑生产的常规壁厚参数，既能够保证外壳的结构强度，日常挤压、跌落时不会出现开裂变形，又不会因为壁厚过大导致注塑生产时出现缩痕、翘曲等质量问题，同时也能控制整机的重量，单手握持长时间使用不会产生明显的负重感。机身顶部与底部的结构做了平滑过渡，没有突兀的凸起结构，方便用户将手机放入口袋、工具包等狭小空间内，不会因为突出结构勾挂衣物内衬。

　　从装配关系来看，整个模型拆分了前面板、按键模组、屏幕支架、中框、后盖几个核心部件，每个部件的配合公差都按照消费类电子产品的常规装配公差做了预留，部件之间的止口位置、卡扣配合量都符合实际生产的装配要求，能够直接作为结构设计的参考原型，也可以用于产品展示、人机工程验证等场景。针对入门级通讯设备的使用特性，建模时特意强化了机身边角的结构强度设计，四个边角位置的内部做了加厚的筋位处理，跌落时能够通过边角的轻微形变吸收冲击力，保护内部的电路板与屏幕组件，这一细节也是功能机相比智能手机抗摔性能更强的核心结构设计点。整个模型的曲面过渡全部做了G2连续处理，外观面没有生硬的折角或者曲面断层，完全还原实体产品的外观质感，内部的安装柱、筋位结构都按照实际PCB板的安装位置做了对应设计，螺丝柱的位置、高度都符合常规装配要求，不需要做大幅修改即可用于后续的结构迭代设计。
