连杆式自适应机械夹持钳结构设计

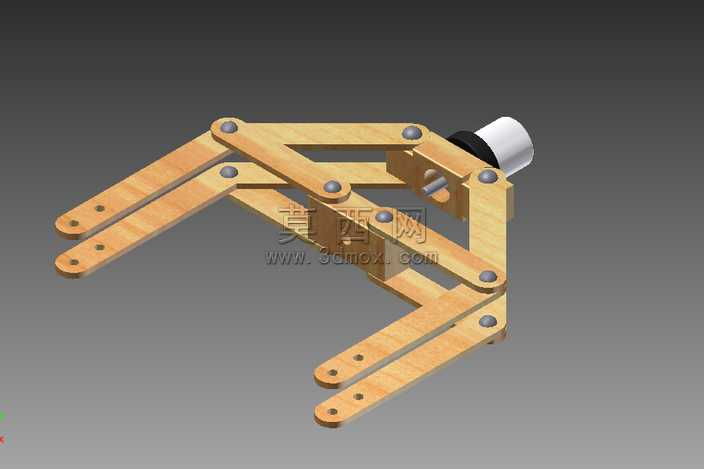

本作品为基于多连杆传动原理设计的自适应机械夹持钳三维模型，整体采用对称式连杆布局完成建模搭建，在三维建模过程中严格遵循连杆机构的运动约束逻辑，对每一处铰接销轴的位置、连杆臂的长度比例都做了参数化设定，确保后续运动仿真时可以实现顺畅的开合动作，不会出现运动干涉或者死点问题。模型渲染阶段采用了分层材质设定，主体连杆构件赋予浅木色哑光硬质材质，还原轻量化夹持构件的质感，铰接销轴部位采用金属银灰色哑光材质，突出铰接副的金属结构属性，末端驱动部位的轴套构件分别赋予黑色橡胶质感与亮面金属质感，区分不同功能部件的视觉差异，渲染背景采用中性深灰渐变，突出夹持钳本身的结构轮廓，同时添加柔和的环境漫反射光照，避免构件表面出现过强的反光遮挡结构细节。从结构设计来看，该夹持钳采用多组平行四边形连杆组合传动，单侧钳爪由三段铰接连杆构成，当后端驱动轴施加轴向推拉作用力时，动力会通过多组连杆同步传递到上下两组钳爪上，驱动两组钳爪同步完成相向开合动作，这种连杆布局可以让钳爪在开合过程中始终保持平行夹持姿态，不会出现单侧重合偏移的问题，同时多连杆的力放大效应可以在较小的驱动作用力下获得足够的夹持力，适配不同尺寸的被夹持物件。设计思路上围绕机器人末端执行器的柔性夹持需求展开，摒弃了传统齿轮齿条或者滑槽传动的复杂结构，全部采用铰接连杆实现动力传递，整体结构零件数量少，加工装配难度低，铰接部位的销轴均采用标准件规格，后期维护更换成本低，对称式的结构布局让夹持受力更加均匀，不会出现偏载导致的被夹持物件脱落问题，同时连杆臂上预留的安装孔位可以根据使用需求加装柔性夹持垫片，进一步提升夹持摩擦力，适配不同表面材质的物件抓取作业，整体结构紧凑，驱动端可以直接对接直线舵机或者气缸等常规驱动元件，无需额外设计复杂的传动转接结构，可直接应用在小型分拣机器人、教学演示机械臂等场景的末端执行部位。
