离心式流体机械叶轮精密三维设计

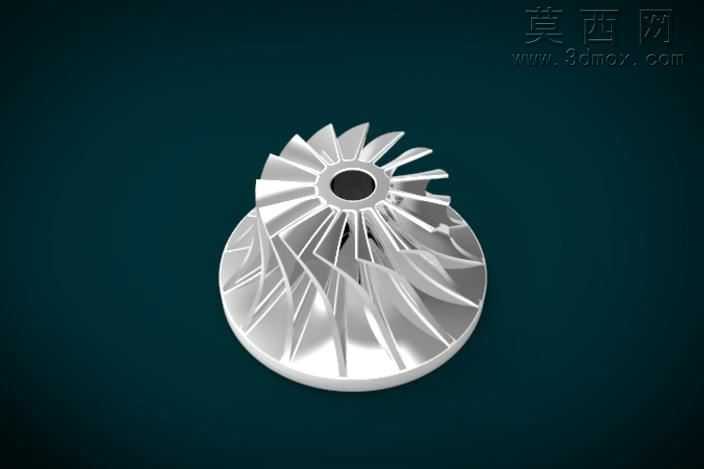

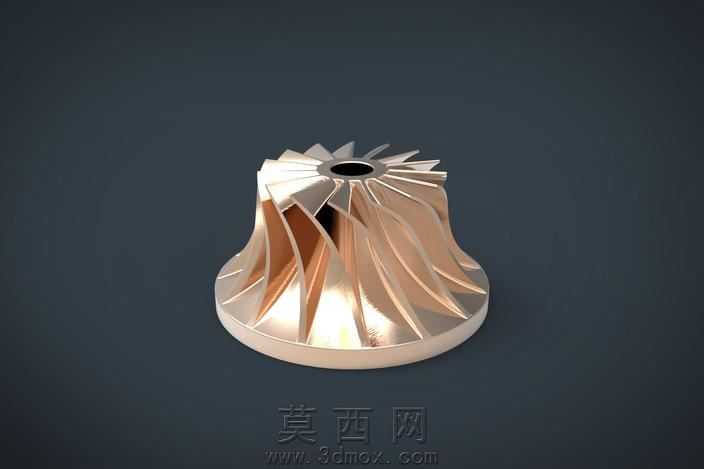

本次设计的叶轮为离心式流体动力核心部件，建模过程围绕流体动力学性能需求展开，首先确定叶轮的整体尺寸参数，以轮盘为基准构建回转基体，轮盘采用带中心安装孔的圆盘结构，中心孔用于与动力输出轴实现同轴装配，孔周设置定位贴合面保证装配同轴度，避免运转过程中出现偏心振动问题。叶片部分采用空间扭曲曲面构型，区别于直叶片设计，扭曲叶片能够更好适配流体进入叶轮后的流向变化，减少流体在叶片表面的流动分离损失，提升叶轮的工作效率。建模时逐片构建叶片的空间曲面，保证每片叶片的型线完全一致，沿轮盘周向均匀排布，叶片从轮盘中心区域向外缘平滑延伸，叶根与轮盘表面做圆角过渡处理，消除应力集中隐患，避免高速运转时叶根位置出现结构疲劳断裂。叶片前缘做薄化处理，降低流体进入叶道时的冲击损失，叶片尾缘则根据流体流出角度做修型设计，引导流体平顺流出叶轮，减少出口尾迹损失。轮盘外缘设置围带结构，与叶片顶端贴合，形成封闭的叶轮流道，避免流体从叶顶间隙泄漏，提升容积效率。材质表现上模拟金属加工后的亮面金属质感，还原精密机加工后的表面光洁度，渲染时采用深色背景突出叶轮的金属光泽与立体结构，通过光影效果展现叶片的空间扭曲形态与流道的纵深结构。设计过程中重点考量叶轮的动平衡性能，所有叶片的质量分布沿回转中心完全对称，保证高速旋转时的运转稳定性，同时兼顾结构强度与流体性能的平衡，在叶片厚度设计上，叶根位置厚度更大以承载离心力载荷，叶顶位置适当减薄以降低流体阻力，整体结构既满足高速运转的强度要求，又能够实现流体的高效增压输送，可应用于压缩机、离心泵、涡轮增压器等流体机械的核心工作部件。
