塑料镂空球形玩具螺母结构设计

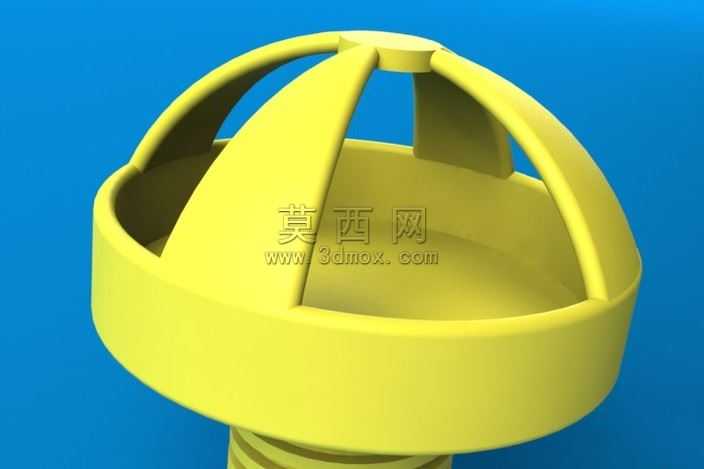

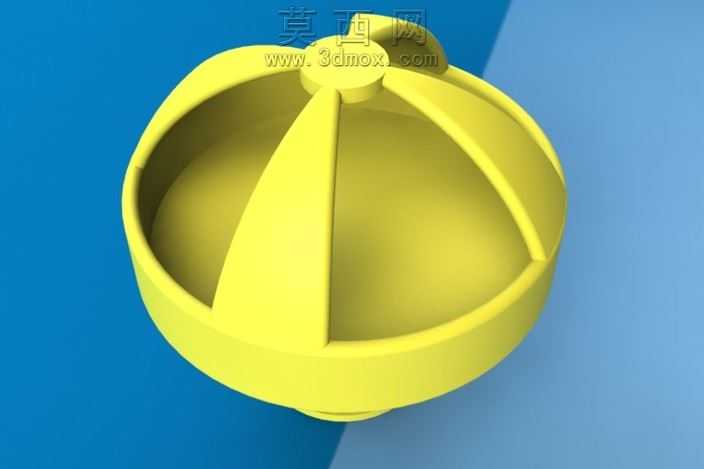

本作品为面向玩具场景设计的塑料材质螺母零件，采用三维参数化建模方式完成全结构构建，建模过程中先以旋转特征生成下部标准外螺纹基体，保证螺纹牙型、螺距符合玩具装配的通用连接尺寸要求，再通过草绘绘制球形外轮廓，以拉伸切除特征完成六组均匀分布的弧形镂空槽结构，镂空槽沿球体周向等角度排布，既大幅降低零件整体重量，减少塑料原料用量，也形成了辨识度极高的球形笼状外观，适配玩具产品的趣味性设计需求。建模阶段对所有棱边做了统一的圆角过渡处理，圆角半径根据棱边位置匹配设置，避免尖锐边角带来的使用安全隐患，同时让零件外观更圆润顺滑，符合儿童玩具的安全设计规范。材质配置上选用哑光浅黄色硬质工程塑料，模拟ABS注塑成型的真实质感，渲染阶段调整了材质的漫反射、粗糙度参数，还原塑料表面柔和的哑光反光效果，背景采用高饱和度纯蓝色衬托主体，搭配三点布光方案，主光源从斜上方投射突出零件的立体轮廓，辅光源补光弱化镂空结构处的死黑阴影，环境光提升整体画面通透度，清晰展现零件的内外结构细节。结构设计上，下部螺纹段与上部球形镂空壳体做了平滑过渡衔接，过渡区域做了加厚处理，保证螺纹连接时的结构强度，避免装配受力时出现断裂问题，上部球形壳体的壁厚保持均匀一致，符合注塑成型的工艺要求，避免注塑过程中出现缩痕、填充不足等生产缺陷，镂空槽的宽度经过反复调整，既保证结构的通透视觉效果，也预留了足够的结构强度，满足玩具日常使用中的抗摔、抗挤压要求。整体设计兼顾了紧固件的连接功能与玩具零件的趣味性外观，在满足基础装配需求的前提下，通过镂空球形造型打破传统螺母的刻板工业外观，适配玩具产品的设计风格，均匀的壁厚与圆角处理也充分考虑了注塑量产的工艺可行性，可直接用于玩具产品的装配设计与开模生产参考。
