多孔网筒式过滤压缩罐体结构设计

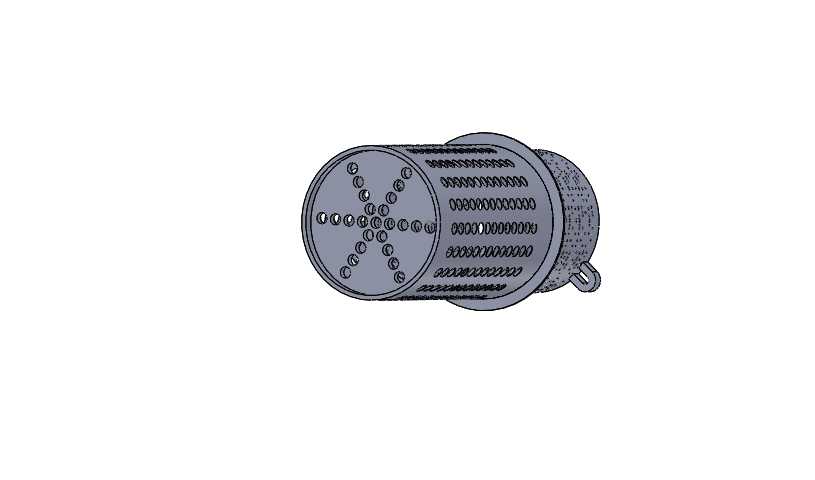

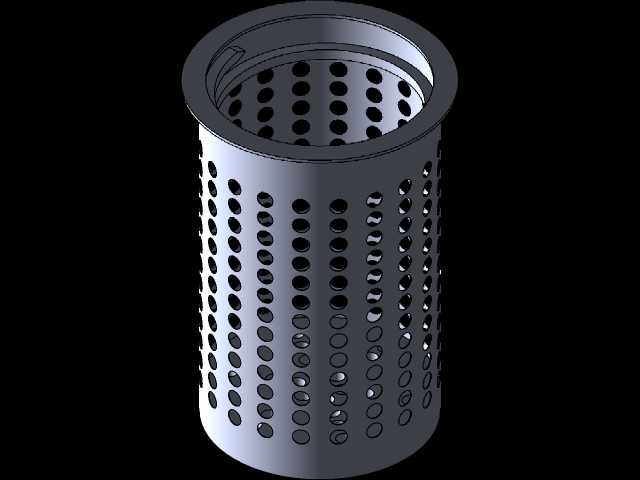

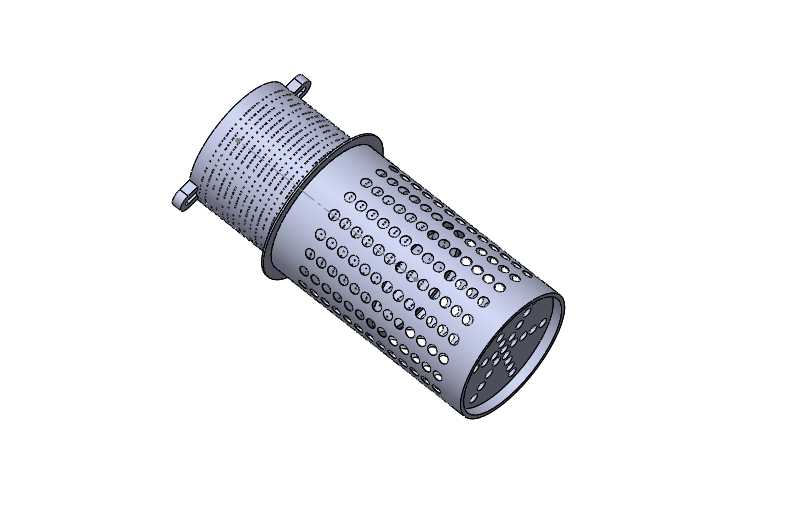

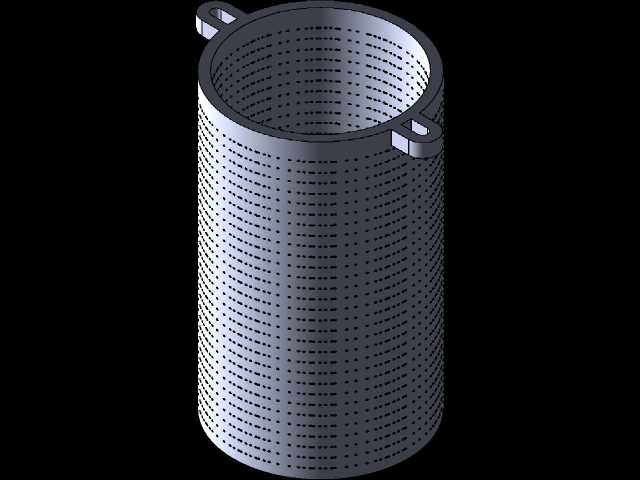

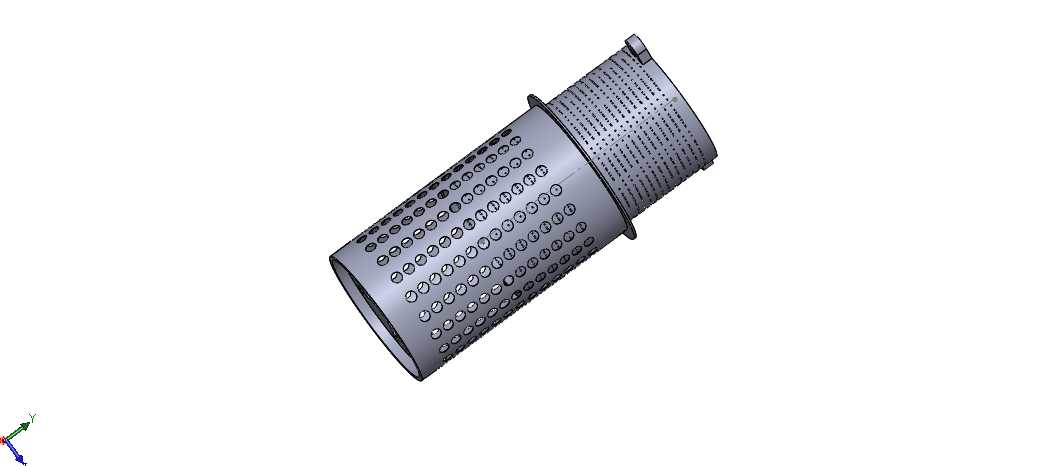

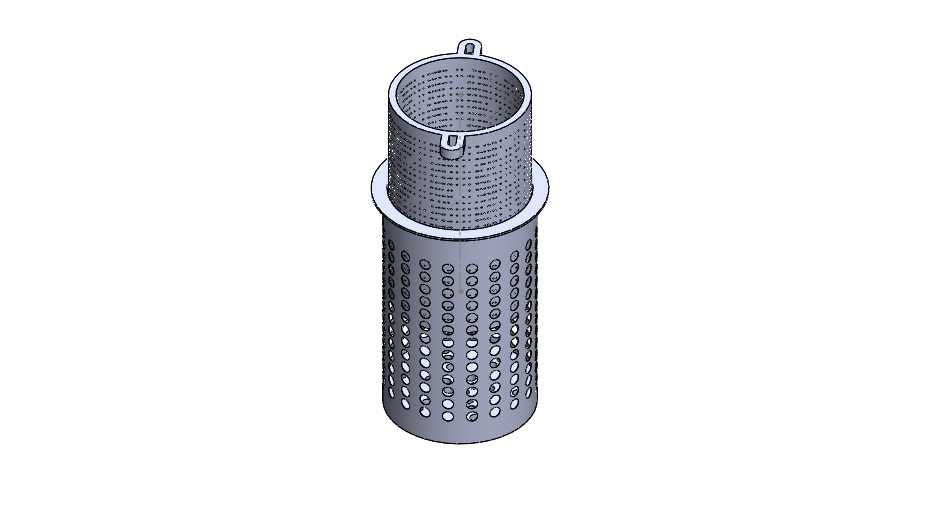

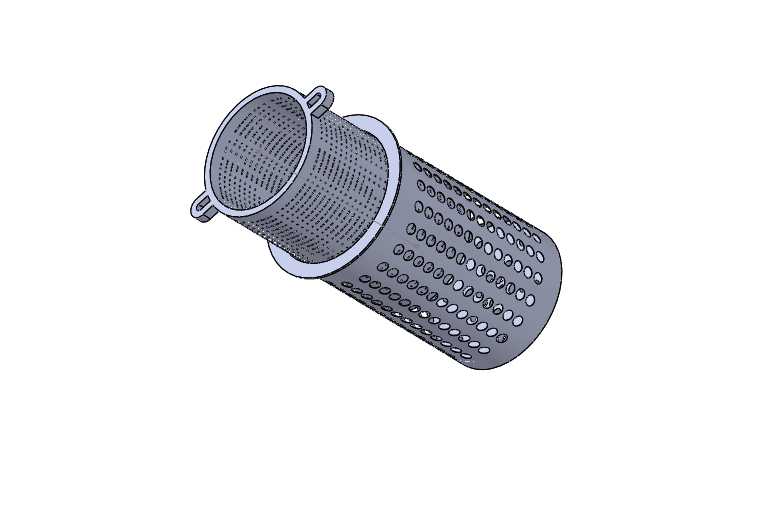

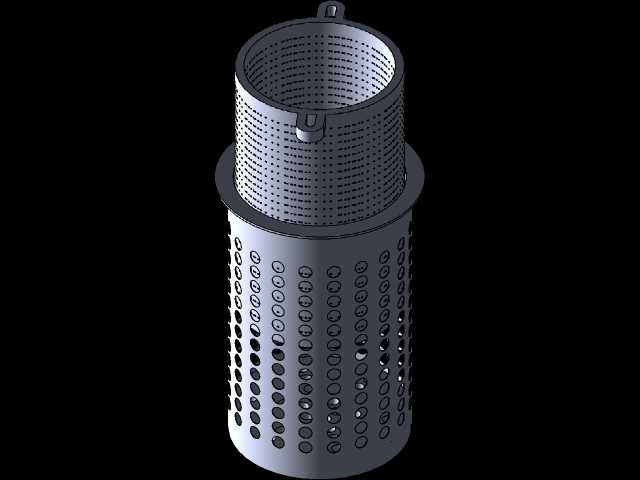

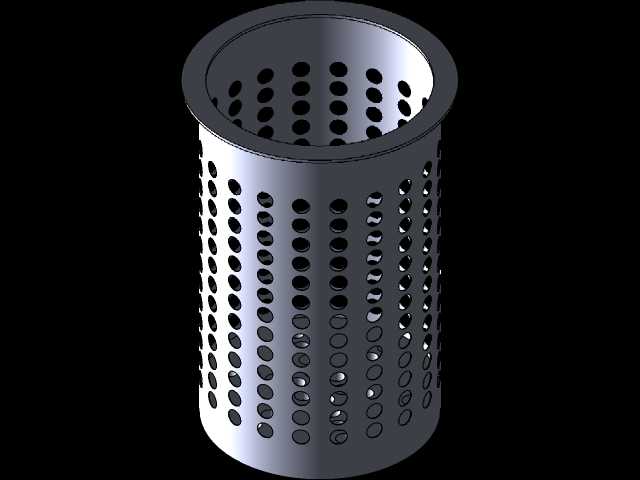

　　这款带多孔网筒的压缩罐体，在流体处理、物料筛分、小型承压过滤场景中有着很广的适配性，日常做小型水处理支路、液压系统旁路过滤、轻工物料的固液分离工位都能见到这类结构的身影，区别于常规密封承压罐，它把过滤功能直接集成在罐体内部，不需要额外加装独立过滤芯的安装腔，整体结构更紧凑，适配安装空间局促的管线改造场景。从结构功能上看，罐体分为上下两个嵌套的筒体部分，下部是带法兰边的外筒主体，筒壁布满规则排布的通孔，上部是可抽拉的内滤网筒，网筒侧壁同样做了密集冲孔，顶部带两个对称的挂耳，方便检修时直接将内筒提出清理截留的杂质，不需要拆解整个罐体的管路连接。

　　设计的时候首先考虑的是流体的通流面积匹配，筒壁的冲孔做了错排布置，相邻孔的中心距保持在孔径的1.5倍，既保证足够的通流效率，不会因为开孔过多降低筒体的结构强度，也避免孔距过小导致冲压加工时筒壁出现变形，外筒的法兰边做了加厚处理，安装时可以直接卡在配套的基座上，不需要额外做焊接固定，法兰边的厚度经过校核，在常规0.3MPa的工作压力下不会出现翘曲变形，保证和基座配合面的密封性能。

　　内筒和外筒的配合间隙控制在0.2mm到0.3mm之间，既保证抽拉的时候不会出现卡滞，也避免间隙过大导致未经过滤的流体从配合缝隙短路流走，顶部的挂耳做了外翻的卷边处理，一方面是消除冲孔后的锐边，避免检修时划伤操作人员，另一方面卷边结构可以提升挂耳的结构强度，提出满载杂质的内筒时不会出现挂耳变形断裂的问题。从安装边界来看，整个罐体为同轴圆柱结构，安装时只需要保证基座的承托孔和罐体同轴度误差不超过1mm，就能顺利完成装配，外筒底部不需要额外的固定结构，依靠法兰边的承托就能承受工作时的流体冲击力，罐体整体的径向尺寸控制在适配常规DN100管线的范围，接入现有管路时不需要做变径处理，减少了管路配件的使用成本。

　　实际使用中，流体从罐体上部进入内筒，经过两层冲孔网的过滤后，杂质被截留在网筒内部，过滤后的流体从外筒的壁孔流出，当需要清理的时候，只需要打开上部的端盖，提着挂耳把内筒抽出来倒出杂质、冲洗干净后就能装回使用，相比一次性滤芯的过滤结构，这种全金属冲孔网的结构可以反复清洗使用，耐温性能也更好，适配有一定温度的流体过滤场景，不会出现滤芯受热变形失效的问题。设计过程中也考虑了加工工艺性，所有的冲孔都采用统一的孔径参数，冲压加工时只需要一套冲孔模具就能完成内外筒的孔位加工，减少了模具开发成本，筒体的卷圆工序采用标准卷板设备就能完成，焊接部位只在法兰边和外筒的连接位置，焊接量小，后续的打磨整形工作量也更少，适合小批量的加工生产。另外筒体的孔位排布做了等距错列，流体通过的时候不会出现局部紊流过大的问题，减少了流体对筒壁的冲蚀，延长罐体的使用寿命，内筒顶部的翻边结构刚好可以卡在法兰边的内圈位置，工作时内筒不会因为流体的冲击出现下沉移位，保证内外筒的过滤段始终对齐，不会出现过滤短路的情况。
