户外高压绝缘套管式电力引出构件

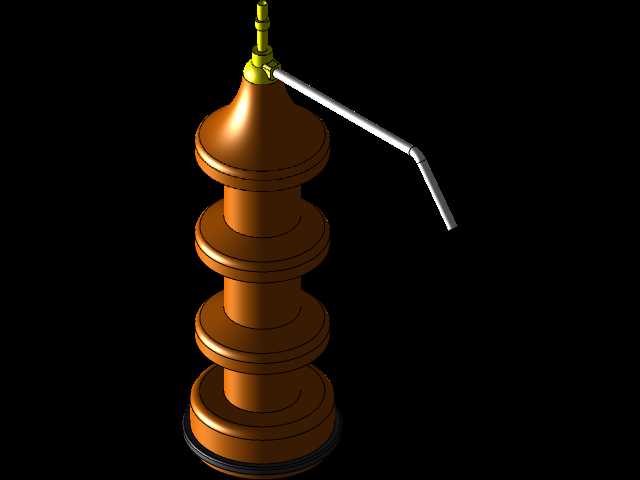

　　在输配电系统的户外变电站、杆上变台场景中，这类带多级伞裙的绝缘引出构件是变压器高压侧接线的核心配套部件，承担着高压带电端与接地箱体之间的绝缘隔离、外部接线引出固定的双重作用，直接决定户外电力设备在雨雾、凝露、积污环境下的运行可靠性。从结构设计逻辑来看，整体采用同轴层叠式伞裙布局，每一层伞裙的外伸尺寸、相邻伞裙的间距都经过爬电距离核算，匹配常规10kV户外配电设备的绝缘等级要求，伞裙的下沿做了微倾的滴水沿设计，雨天时落在伞裙表面的雨水会顺着倾斜面快速滴落，不会在伞裙之间形成连续的水膜，避免雨闪事故的发生；伞裙之间的柱段直径做了梯度收窄，既减少了整体材料用量，也能降低强风环境下构件承受的风阻载荷，避免长期风振导致的安装部位松动。

　　构件顶部的金属引出端采用阶梯轴式结构，最上端的细轴段用于压接外部高压引线，配套的金属锁紧箍可以将引线接头牢牢压合在接线端面上，保证大电流通过时的接触可靠性，避免接触电阻过大引发的接头发热问题；引出端与绝缘主体的结合部位做了嵌入式密封结构，金属嵌件在绝缘主体成型时就预先埋入内部，结合面做了滚花处理增大接触摩擦力，同时嵌件根部设计了环形密封槽，装配时配套密封圈可以阻断外部潮气、灰尘顺着金属与绝缘件的结合缝隙渗入变压器箱体内部。

　　构件底部的安装法兰采用圆盘式结构，法兰上预留的均匀分布安装孔可以匹配变压器箱盖的标准安装位，法兰与绝缘主体的衔接部位做了加厚的圆弧过渡，避免安装紧固时应力集中导致绝缘件根部开裂，法兰与箱盖的接触面设计了环形密封槽，安装时配套耐油橡胶密封圈，能够实现箱体内部绝缘油的密封，防止变压器油渗漏。从安装边界来看，构件整体垂直安装在变压器箱盖的预留开孔位置，安装后伞裙部分完全暴露在外部空气中，顶部接线端的高度满足高压带电端对地、对相邻构件的安全距离要求，侧方引出的接线弯管采用大弧度折弯设计，折弯半径满足高压引线的弯曲半径要求，避免引线绝缘层被弯裂，弯管的末端朝向斜下方，防止雨水顺着弯管流入接线部位。

　　在实际选型应用中，这类构件的爬电距离需要匹配安装区域的污秽等级，重工业污染区、沿海高盐雾区域需要选用伞裙数量更多、爬距更大的型号，普通农耕区域、城区站点可以选用常规伞裙配置的型号；建模过程中需要重点关注伞裙的曲面过渡连续性，避免曲面出现尖角、褶皱导致电场分布不均，金属嵌件与绝缘主体的配合尺寸需要严格控制公差，保证嵌件的同轴度，避免安装后接线端出现偏斜影响引线连接。日常运维中，这类构件的伞裙表面会逐渐积累灰尘、工业污染物，需要结合停电周期进行清扫，防止积污过多在潮湿天气下引发污闪，建模时还原的伞裙间隙尺寸也能为运维工具的操作空间设计提供参考，保证清扫工具能够顺利伸入伞裙间隙完成作业。
