微型电缆紧密贴合固定夹结构设计

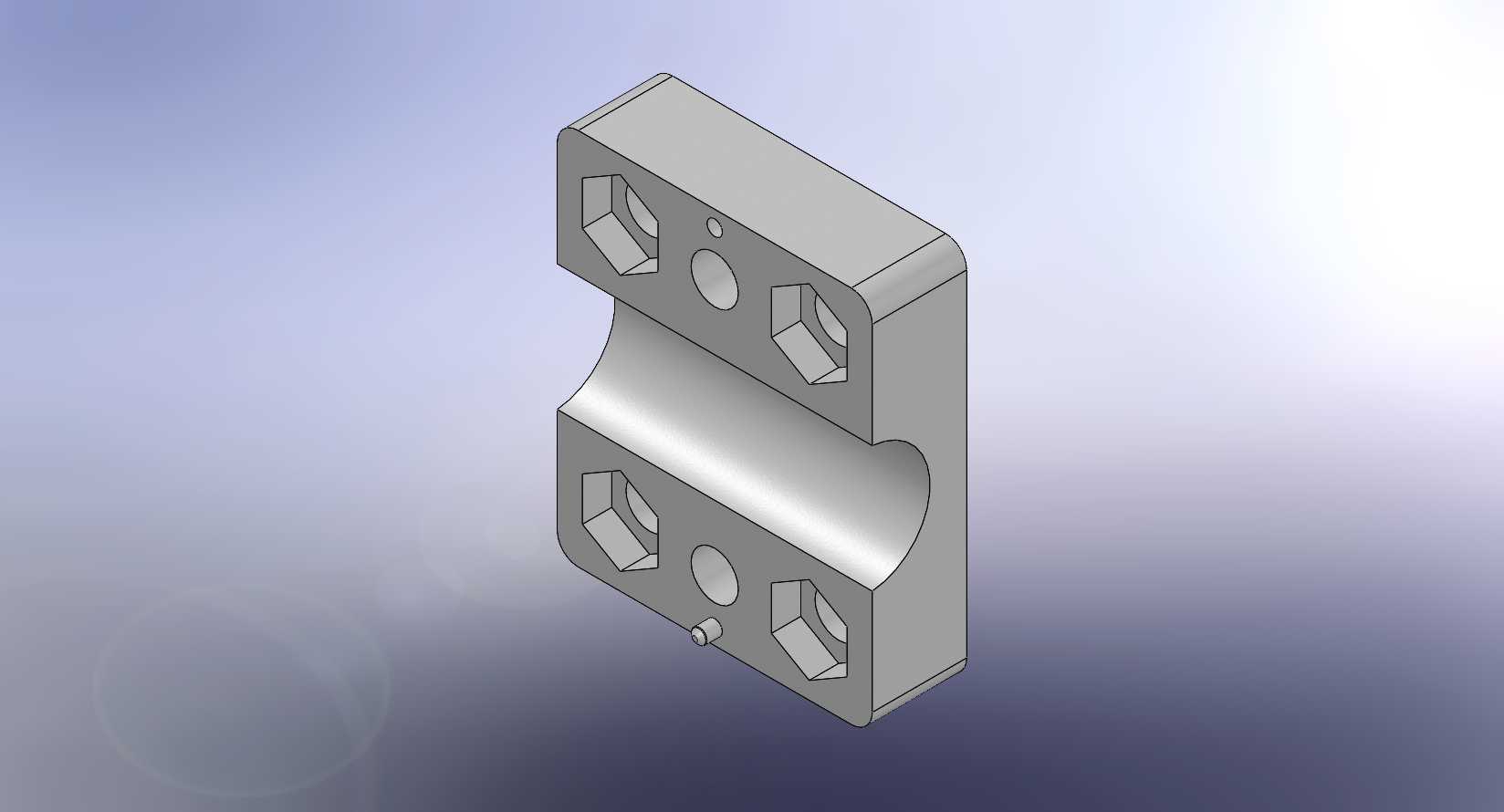

　　在精密电子设备内部布线、小型伺服驱动系统走线、微型传感器信号传输线路布设这类对空间占用要求极高的场景里，常规的电缆固定卡箍往往因为结构冗余、夹持间隙过大，无法满足毫米级线缆的固定需求，很容易出现线缆窜动、信号干扰、磨损破皮的问题，这款针对微型电缆设计的紧密贴合固定结构，正是为解决这类窄空间布线痛点开发的。从实际使用场景来看，这类固定件多用于仪器仪表内部的信号线缆固定、小型变压器出线端的线缆夹持、高密度电控柜内的细径电缆整理，安装位置往往紧贴设备壳体或者结构立板，周边预留的操作空间非常有限，因此整个结构的外形轮廓做了最大化的紧凑处理，没有多余的外伸凸台，所有棱边都做了小尺寸倒角处理，既避免安装时刮伤线缆绝缘层，也能减少装配过程中与周边元器件的干涉。整个固定件采用对称式的分体拼合结构，中间的弧形夹持面完全匹配目标微型电缆的外径弧度，夹持面没有做防滑齿纹，而是采用光滑圆弧面设计，避免长期夹持下齿纹压伤薄壁绝缘层，同时保证夹持力均匀分布在电缆圆周面上，不会出现局部应力集中导致的线缆变形。四个角位的内六角安装孔采用沉头设计，安装后螺钉头部完全沉入零件本体平面内，不会突出零件表面占用额外空间，沉头孔的深度经过精确计算，既保证螺钉有足够的锁紧行程，也不会因为沉头过深削弱零件的结构强度。

　　零件上的两个小圆孔为定位销孔，安装时可以先通过定位销将固定件的两个半体预定位在安装基板上，再锁紧螺钉，避免装配过程中两个半体错位导致夹持中心偏移，这一设计对于批量装配的生产线来说，能大幅降低对位难度，提升装配效率。从设计思路来看，整个结构是基于实际在用的进口微型电缆固定夹做逆向重构完成的，逆向过程中并没有完全照搬原零件的尺寸，而是针对国内常用的微型电缆外径公差做了适配调整，将夹持弧面的公差带控制在合理范围内，既保证对公差范围内的电缆都能实现稳定夹持，也不会因为过盈量过大导致电缆被夹扁影响内部线芯的传输性能。

　　安装边界方面，整个零件的厚度控制在较薄的尺寸范围内，安装后突出安装面的高度极低，适合在层叠布线、板间间距不足10mm的狭小空间内使用，零件的两个安装孔中心距经过标准化处理，匹配通用的小型安装基板孔位，不需要额外做定制化打孔就能直接替换原有固定件。夹持弧面的开口边缘做了微小的圆角过渡，电缆穿入时不会被切口棱边刮伤绝缘层，即使是反复拆装维护的场景，也能保证线缆外皮完好。零件侧面的小凸柱为防转定位结构，安装时卡入安装基板的对应小孔内，避免螺钉锁紧过程中零件跟转，不需要额外用工具固定零件本体就能完成锁紧操作，单手即可完成装配作业，非常适合设备内部视线不佳、操作空间狭窄的安装位置。

　　在材料适配性上，这个结构的壁厚设计兼顾了金属机加工和注塑成型的工艺要求，如果采用铝合金材质做机加工，壁厚足够保证夹持刚性，长期使用不会出现夹持力衰减；如果采用阻燃工程塑料做注塑成型，壁厚均匀不会出现缩水、翘曲的成型缺陷，能满足不同成本预算、不同使用环境的选型需求。不同于常规的电缆扎带只能做一次性捆扎，这种螺钉锁紧的固定结构可以反复拆装，方便后期线缆维护、更换，锁紧力可以通过螺钉的锁紧扭矩灵活调整，针对不同外径、不同绝缘层硬度的微型电缆，都能找到合适的锁紧力度，既不会因为夹持过松导致线缆窜动，也不会因为夹持过紧影响线缆的使用寿命。在高密度布线场景下，多个该固定件可以并排紧贴安装，不会因为零件外形的冗余结构导致相邻固定件之间出现间隙浪费，能最大化利用安装面的布线空间，这对于小型化、集成化的电子设备来说，能有效压缩整机的布线空间占用，助力设备整体体积做小做精。
