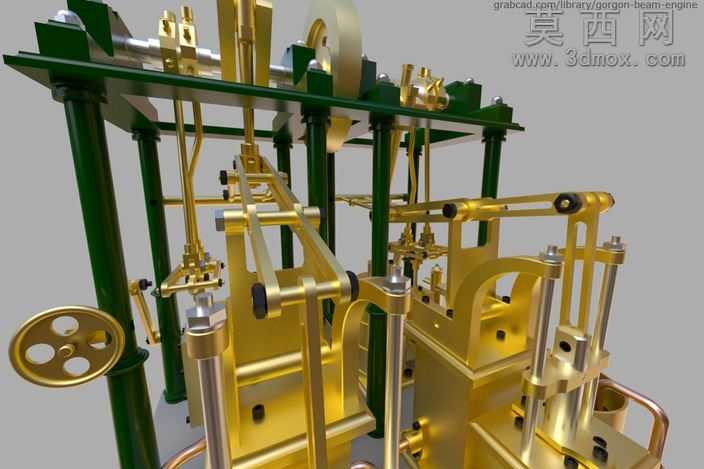

Gorgon束引擎精密机械结构三维设计

本作品为Gorgon束引擎的三维建模设计成果，整体建模过程严格遵循机械结构的真实传动逻辑，对引擎的立式支撑框架、多组联动传动杆件、活塞往复组件、操控手轮等核心部件进行了1:1比例的精细化还原。建模阶段优先梳理各部件的装配约束关系，对绿色立式支撑柱采用参数化建模方式，确保柱体的安装孔位、连接端面的尺寸精度完全匹配横向承托梁的装配要求，所有连接部位的螺栓、铰接销轴等细小紧固件均未省略，完整还原机械装配的细节层次。材质与渲染环节采用分层材质赋予方案，支撑框架部分使用哑光深绿金属漆材质，调整材质的粗糙度参数模拟工业漆面的细微颗粒质感，避免出现过于光滑的塑料感；传动杆件、活塞组件、手轮等运动部件采用抛光黄铜材质，通过调整金属反射率、菲涅尔效应参数，还原黄铜构件温润的金属光泽与使用过程中形成的自然磨亮效果；导向轴类部件使用镀铬亮面金属材质，与黄铜构件形成明确的材质区分，强化不同部件的功能属性辨识度。渲染阶段采用LuxRender物理渲染器进行测试渲染，通过布置多组软质面光源，从斜上方与侧方补光，避免金属材质出现过曝的死白区域，同时利用全局光照计算让部件之间的投影自然柔和，清晰呈现多层传动结构之间的空间层次，既能够直观展示引擎外部的整体布局，也能透过杆件间隙观察到内部的联动结构逻辑。结构设计上完整复现了该类束引擎的多缸联动传动路径，从端部手轮的操控输入，到横向传动轴的动力分配，再到垂直方向活塞组件的往复运动，所有铰接点的运动自由度均按照真实机械原理设置约束，可直观演示动力传递的完整过程，各部件之间预留了合理的运动间隙，避免出现结构干涉问题，充分体现了老式精密动力机械的结构设计巧思，整体模型布线规整，部件分组清晰，可用于机械原理演示、复古动力机械结构研究等场景。
