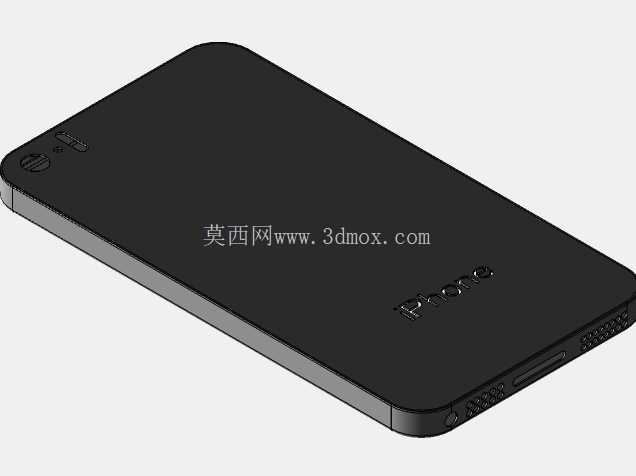

苹果iPhone5s智能手机钣金结构三维数模

　　数模完整还原了手机背面的摄像头凸起区域、侧边的按键开孔、底部的扬声器格栅与充电接口位置，所有开孔的位置度都和真机的装配边界保持一致，在做配套配件设计时，可以直接提取数模的曲面作为配合基准，不需要反复调整配合间隙。设计思路上，整个壳体采用一体化钣金折弯的逻辑搭建，中框与后盖的衔接处做了0.15mm的叠边避让，模拟真机的CNC倒角衔接效果，摄像头区域的凸起结构单独做了局部拉伸特征，凸起高度控制在0.8mm，和真机的镜头突出量完全匹配，避免后续做保护壳设计时出现镜头区域顶膜或者贴合不严的问题。侧边的音量键、静音拨片、电源键的开孔都做了内侧的沉台设计，沉台深度0.3mm，刚好匹配按键弹片的装配空间，不会出现按键卡滞的问题。这款基于Creo钣金模块搭建的iPhone5s结构数模，完整还原了初代指纹识别旗舰手机的壳体结构特征，建模过程中严格遵循消费电子产品的钣金折弯工艺逻辑，所有折弯边的R角、止裂槽设计都匹配量产级手机中框的加工公差要求，没有出现非工艺性的尖锐棱角或者干涉特征。从实际应用场景来看，这类消费电子壳体的三维数模，既可以作为手机配件开发的基准参考，比如第三方保护壳、金属边框、背贴配件的结构设计基准，也能作为钣金结构设计教学的典型案例，帮助初学者理解薄壁消费电子件的折弯排布、卡扣配合、接口避让的设计逻辑。

　　底部的扬声器开孔采用阵列排布，每个开孔的直径1.2mm，孔间距1.8mm，开孔边缘做了0.1mm的倒角处理，模拟真机的CNC高光倒角效果，同时避免钣金加工时的毛刺残留问题。从安装边界来看，整机的外形尺寸严格遵循真机的123.8mm×58.6mm×7.6mm的三维尺寸，四个边角的R角半径为6.1mm，这个曲率是手机保护壳设计的核心基准，曲率偏差超过0.2mm就会出现保护壳翘边或者装配过紧的问题。数模中还预留了屏幕装配的0.5mm沉台空间，沉台边缘的卡扣位置均匀排布了12个卡扣位，每个卡扣的扣合量为0.2mm，符合消费电子壳体的常规扣合量要求，既保证装配后的紧密性，也不会出现拆卸困难的问题。

　　顶部的听筒开孔、前置摄像头开孔、传感器开孔的位置都和真机的排布完全一致，开孔之间的筋位宽度最小为0.8mm，满足钣金加工的最小筋位宽度要求，不会出现加工时筋位断裂的问题。背面的苹果logo区域做了0.1mm的下沉特征，模拟真机logo的镶嵌装配空间，下沉区域的边缘做了微小的倒角，避免logo装配时出现刮手的问题。在结构强度设计上，中框的折弯边高度为4.2mm，折弯边的厚度为0.8mm，这个厚度既保证了整机的结构刚性，在1米高度跌落时不会出现中框变形，也控制了整机的重量，符合消费电子产品轻薄化的设计需求。侧边的SIM卡托开孔位置做了局部的加厚处理，加厚区域的厚度为1.2mm，避免频繁插拔卡托时出现开孔边缘变形的问题。数模中所有的折弯特征都预留了钣金加工的回弹补偿量，折弯角度的补偿值设置为1.5度，匹配铝合金钣金材料的回弹特性，加工出来的成品不需要额外的整形工序就能达到设计的尺寸精度。对于从事手机配件开发的结构工程师来说，这个数模可以直接导入到装配环境中，作为配件设计的干涉检查基准，比如设计金属边框时，可以直接提取中框的外曲面作为配合面，设置0.1mm的配合间隙，就能保证边框装配后不松动、不刮花手机中框；设计钢化膜时，可以提取正面屏幕的沉台边界，确定钢化膜的丝印区域，避免出现白边或者遮挡显示区域的问题。

　　对于钣金设计的初学者来说，这个数模可以用来学习薄壁钣金件的折弯顺序规划、止裂槽设计、局部特征补强的设计技巧，理解消费电子产品中外观与结构强度平衡的设计逻辑，避免出现只追求外观效果而忽略加工可行性、结构强度的设计问题。整个数模的特征树逻辑清晰，所有特征都采用参数化搭建，修改外形尺寸、开孔位置、折弯半径时只需要调整对应参数就能快速更新模型，不需要重新绘制特征，方便在做衍生设计时快速调整方案，比如基于这个数模修改尺寸来设计其他尺寸的智能手机壳体结构，只需要调整长宽高参数、边角R角参数，就能快速生成新的结构数模，大幅提升设计效率。
