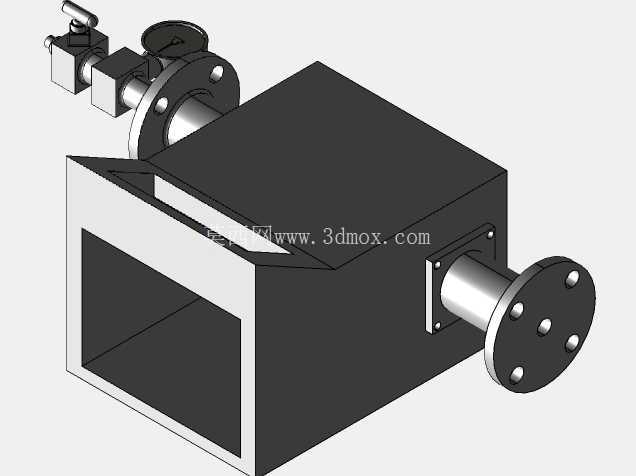

化学气相沉积真空反应腔体结构设计

　　这套结构针对化学气相沉积工艺的核心反应空间设计，核心作用是在真空密闭环境下，为前驱体气体提供稳定的反应场所，让气态反应物能够在预设工艺条件下在基材表面完成薄膜沉积，广泛适配半导体晶圆加工、硬质涂层制备、功能薄膜研发这类需要精准控制气相反应环境的场景。从结构布局来看，主体采用方形腔体设计，相比同容积的圆柱形腔体，方形结构的内部空间利用率更高，能够适配更大尺寸的方形基材放置，也方便后续在腔体内部加装晶托、加热模块、气流均布板等内构件，减少弧形内壁带来的安装干涉问题。

　　腔体两端采用标准法兰接口结构，两侧的法兰均通过螺栓与腔体本体紧固连接，法兰端面预设密封槽位，可搭配金属密封圈或者氟橡胶密封圈实现高真空密封，满足CVD工艺对腔体漏率的严苛要求，避免外部空气渗入破坏反应氛围，也防止工艺气体外泄。左侧接口可接入气路模块，用于通入不同种类的前驱体气体、载气以及工艺尾气抽排管路，接口处预留的阀件安装位可直接适配真空挡板阀，实现气路通断的快速控制；右侧法兰接口可拓展连接加热模块、测温组件或者晶圆传输通道，根据不同工艺需求灵活调整外接功能单元。

　　腔体正面开设方形开口，可作为观察窗或者基材取放口，开口周边预设均匀分布的螺栓孔位，能够安装石英观察窗或者密封门，既可以在工艺运行过程中观察内部反应状态，也方便完成基材装卸、内部构件维护的操作。设计过程中优先考虑了安装边界的适配性，腔体主体的外部轮廓规整，底部为平面结构，可直接固定在设备机架的安装平台上，不需要额外设计复杂的支撑工装；两侧法兰的接口尺寸采用通用真空法兰标准，能够和市面上常规的真空管路、阀门、泵组直接匹配，减少定制转接件的加工成本。腔体壁厚经过强度校核，能够承受工艺过程中的负压载荷，同时兼顾加热过程中的热变形余量，避免高温工况下腔体变形导致密封失效。

　　在功能设计上，腔体内部预留了足够的加装空间，后续可根据具体工艺需求加装螺线管加热组件，实现感应加热效果，也可加装晶圆加热盘，直接对放置在盘上的基材进行精准控温，满足不同沉积温度的工艺要求；腔体内部的边角做了圆弧过渡处理，减少气流死角，避免前驱体气体在边角处过度沉积造成颗粒污染，也方便工艺完成后的腔体清洁维护。气路接口的位置经过气流仿真优化，进气端与抽气端呈对角布局，能够让工艺气体在腔体内部形成均匀的层流状态，保证基材表面各处的气体浓度、流速一致，提升薄膜沉积的均匀性，避免出现局部膜厚偏差过大的问题。法兰连接位置的密封面采用精加工处理，表面粗糙度满足真空密封要求，螺栓孔位的位置度公差控制在合理范围内，保证安装时密封件能够均匀受压，不会出现局部压溃或者密封不严的问题。整体结构没有多余的冗余设计，所有外部接口都采用标准化尺寸，既可以作为实验室小型CVD设备的反应腔体使用，也可以经过尺寸缩放后适配量产型沉积设备的需求，结构的模块化程度较高，各个外接单元都可以独立拆装，方便后续根据工艺迭代进行功能升级，不需要对腔体主体进行大规模改动。
