铰接式支座组合机械零件三维设计

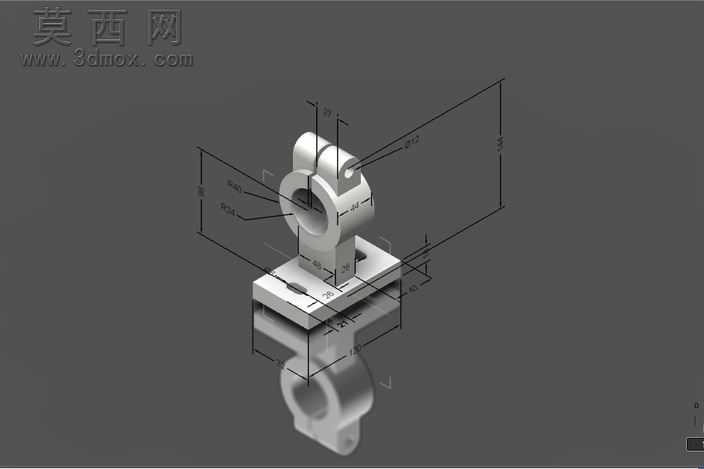

本作品为铰接式支座组合机械零件的三维建模成果，建模过程严格遵循机械设计规范，从零件的功能需求出发拆解结构逻辑，将整体构件拆分为上部带铰接孔的吊耳段、中部支撑柱体、下部安装底座三个核心功能模块，同时配套设计了与上部结构适配的对接铰接副，完整呈现该类支座零件的装配配合关系。建模阶段采用参数化草图驱动特征生成的方式，首先绘制各部分的基准截面轮廓，对上部铰接孔的同轴度、安装底座的定位槽尺寸、支撑柱与上下连接段的过渡圆角进行精准的尺寸约束，确保所有配合尺寸符合机械加工的公差要求，避免出现装配干涉问题。材质设置上针对不同结构段匹配对应的金属材质属性，主体结构采用调质处理的45号钢材质参数，调整材质的粗糙度、金属度与反射参数，还原机械加工后金属零件的真实质感，铰接配合面单独设置精加工面的材质表现，区分粗加工面与配合面的视觉差异。渲染阶段采用等轴测视角呈现模型，搭配工程制图风格的尺寸标注线，清晰展示零件各部分的长宽高尺寸、孔径大小、安装槽位的定位距离，既保留三维模型的立体直观性，又兼具工程图纸的尺寸参考价值。设计思路围绕该类支座的实际使用场景展开，上部铰接结构用于连接活动杆件实现转动副功能，中部支撑柱承担载荷传递作用，下部底座开设安装槽与定位孔用于将整个支座固定在安装基面，配套的下部铰接件可与上部结构形成完整的铰接传动单元，整体结构兼顾承载强度与转动灵活性，所有转角处均设置工艺圆角避免应力集中，安装孔位的排布符合通用安装标准，可直接作为机械设计教学、零件结构参考的建模案例，帮助学习者掌握支座类零件的结构设计逻辑、参数化建模方法以及工程化渲染的呈现技巧，理解机械零件从功能需求到三维模型落地的完整设计流程。
