德尔福Metri-Pack150系列汽车密封公连接器

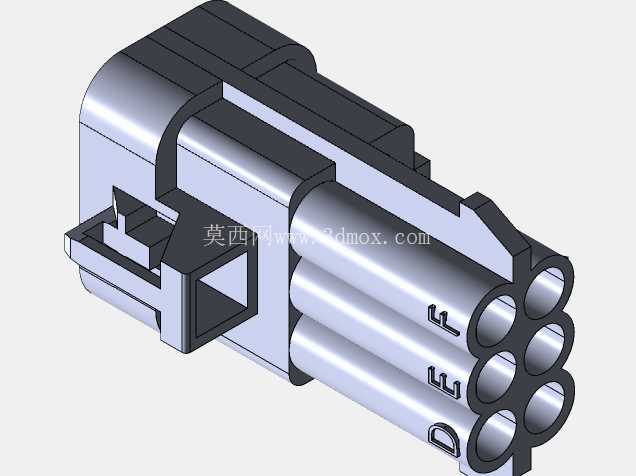

　　这款密封公连接器属于德尔福Metri-Pack 150系列车用连接部件，主要面向汽车低压线束回路的连接场景，在整车电气架构里承担传感器、执行器、车身附属电器与主线束之间的电路对接功能，常见于发动机舱、底盘裸露区域的线束对接位，适配1.5mm线径的汽车导线，额定载流能力匹配150系列接插件的通用设计阈值，可满足多数车用低压电器的供电与信号传输需求。从结构设计来看，整体采用公端插腔并排布局，六个圆形插针腔分三列排布，每列两个腔体，腔体之间做了等距分隔筋，既可以保证插合过程中各端子的对位精度，也能避免相邻端子之间出现爬电风险。

　　连接器外壳采用耐候性工程塑料注塑成型，外壳表面做了哑光防滑纹理，尾部的线端密封区域设计有阶梯式密封槽，装配时搭配对应规格的硅橡胶密封圈，可实现IP67级别的密封防护，能够阻挡泥水、油污、粉尘进入连接腔体内部，适配车辆行驶过程中遇到的飞溅水、扬尘等复杂工况。连接器侧面设计有弹性锁止卡扣，卡扣与母端插座对接到位后会发出清晰的锁止反馈声，锁止结构的倒扣角度经过反复验证，既可以保证车辆行驶振动过程中不会出现松脱，也能在维修拆卸时通过按压卡扣实现快速分离，不需要额外的专用拆卸工具。

　　插腔内部设计有端子防退卡舌，当配套的公端端子从尾部插入腔体到位后，卡舌会卡入端子的限位槽内，避免拉扯线束时端子从腔体中脱出，每个插腔入口处都做了倒角导向结构，方便端子装配时快速导入，减少装配过程中端子插歪导致的卡滞、端子变形问题。从安装边界来看，连接器整体为长方体带圆弧过渡的外形，插合端的外轮廓尺寸适配Metri-Pack 150系列对应的母端插座安装位，侧面锁扣的突出高度控制在合理范围内，不会占用过多的线束布置空间，尾部的线束出线方向与插合方向平行，适合线束沿轴向布置的安装场景，在做三维布线设计时，可以直接将该模型导入整车线束装配环境，核对连接器与周边钣金、管路、其他电器件的间隙，避免出现装配干涉问题。

　　在实际选型应用中，这类密封连接器多用于汽车发动机舱内的传感器连接，比如进气压力传感器、水温传感器、轮速传感器的线束对接，也可用于车身外部灯具、车门线束的过孔连接位置，密封结构的设计可以保证在高压洗车、雨天行驶、泥泞路段通行时，连接位置不会出现进水短路、接触不良的问题。建模过程中严格还原了实物的所有结构细节，包括锁扣的弹性臂厚度、插腔的内径尺寸、外壳的加强筋位置、表面的标识刻印位置，所有尺寸均按照实物测绘参数进行1:1还原，可直接用于整车线束布置的干涉检查、连接器固定支架的设计匹配，也可用于维修过程中的接头替换选型参考。外壳上的标识刻印清晰还原了原厂的极性标识，方便装配时识别对位，避免插反导致的电路接反问题，连接器尾部的密封格兰区域尺寸也做了精准还原，可匹配对应线径的密封堵与尾夹，保证线束固定后的抗拉扯能力，满足整车线束的拉力测试要求。在结构强度设计上，连接器外壳的壁厚均匀，插合端的外圈做了加厚处理，避免插合过程中用力过大导致外壳开裂，锁止弹性臂的根部做了圆角过渡，减少反复插拔过程中的应力集中，提升锁扣的疲劳寿命，可满足整车全生命周期内的插拔使用需求。
