六孔接线端子排导线连接结构

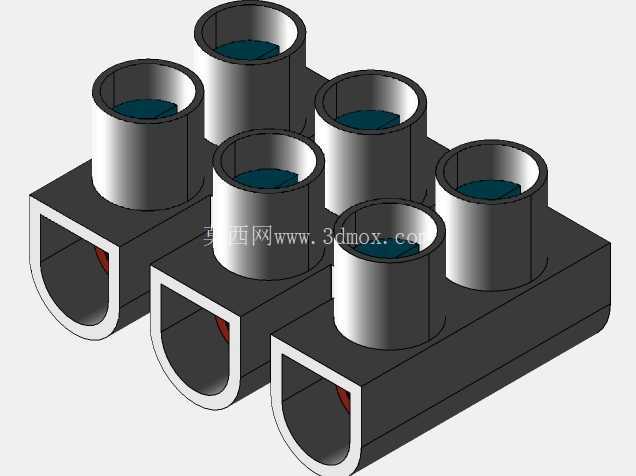

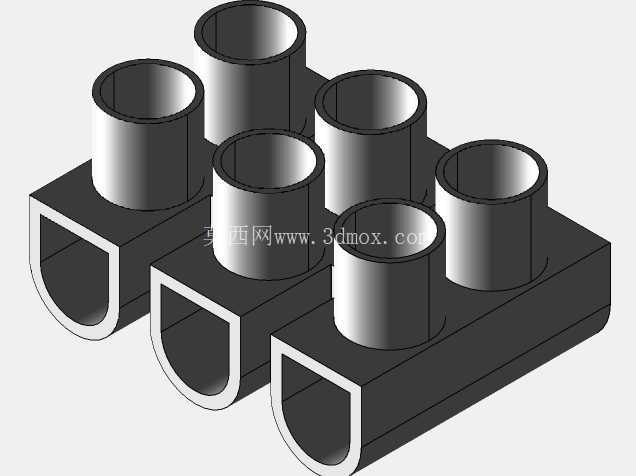

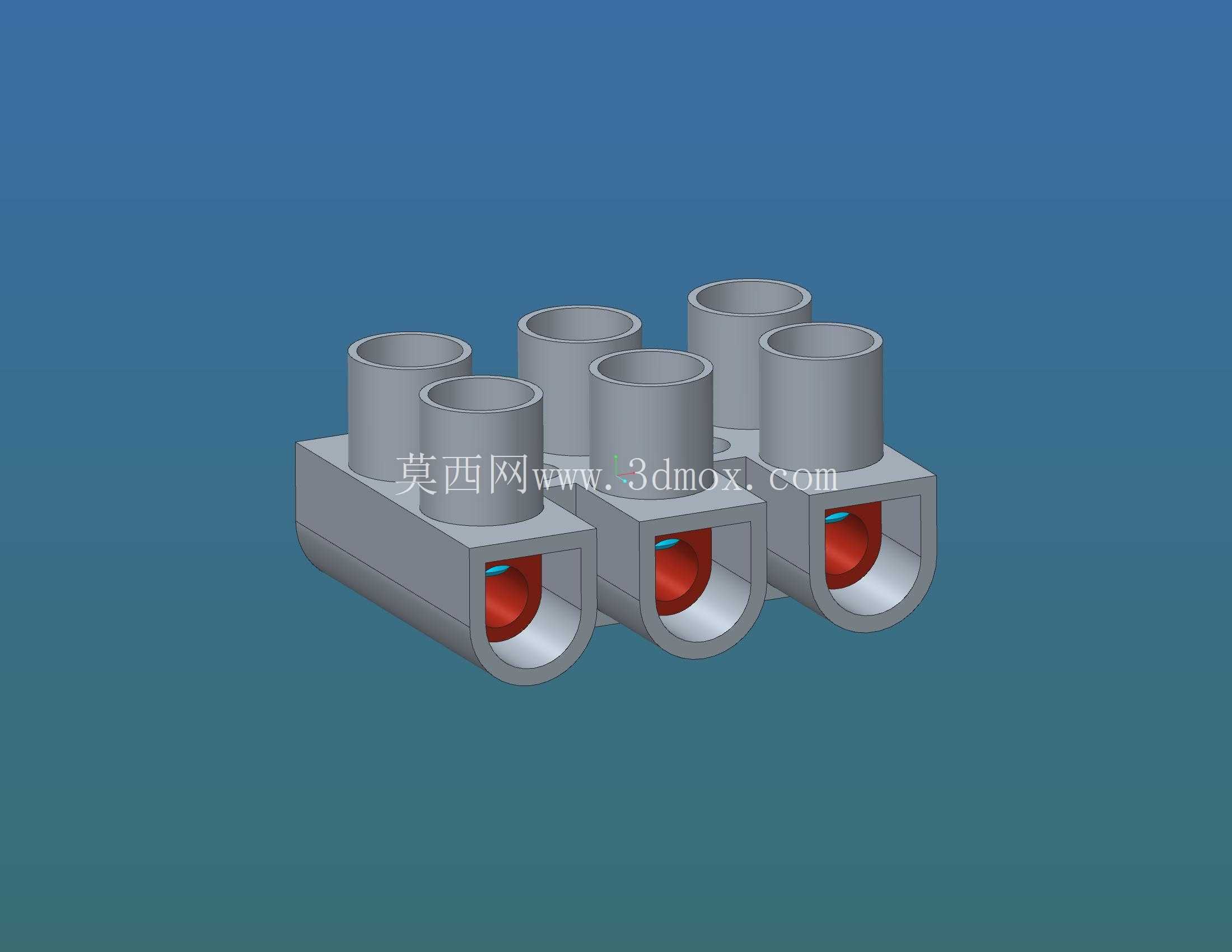

　　这款六孔组合式接线端子，主要面向低压配电回路、设备内部控制线路的导线接续场景，常见于机床控制柜内部布线、小型配电箱分线、工业设备二次回路接线、民用电气线路分接等作业场景，用来实现2.5平方毫米规格单股或多股铜芯导线的可靠压接导通，替代传统的导线铰接、烫锡包裹的老旧接线方式，大幅降低线路接点的接触电阻，减少接点过热打火的安全隐患。从结构设计来看，整体采用三组双联式基座拼接的布局，每个基座单元集成两个独立的接线腔体，上方为圆柱形导线插入口，下方为半圆开口式的压接腔体，内部配置红色的压线锁紧构件，当导线从上方圆柱口插入到位后，通过锁紧构件的挤压力将导线线芯牢牢固定在腔体内，半圆开口的设计既可以在接线完成后直观观察导线插入深度是否达标，也能为压接构件提供足够的形变空间，避免长期使用后压接力松弛导致的接触不良。

　　设计过程中充分考虑了现场接线的操作便利性，相邻两个接线位的中心距经过反复校核，既保证了接线操作时螺丝刀的操作空间不会互相干涉，又尽可能压缩了端子整体的安装占用宽度，适配导轨安装或者螺丝直接固定的两种安装方式，基座底部预留的安装卡槽可以直接卡装在标准电气安装导轨上，也可以通过基座两端的固定孔用螺丝直接锁在安装板上，适配不同场景的安装需求。外形尺寸方面，单组双联基座的长度适配常规端子排的安装模数，整体拼接完成后的总宽度可以根据接线需求灵活调整，本次展示的六孔结构总宽度控制在常规端子排的安装尺寸范围内，高度方向不会超出配电箱内的导线走线空间，上方的导线插入口内径刚好匹配2.5平方导线的线径加绝缘层的外径，插入后导线绝缘层可以刚好抵在腔体入口处，避免线芯外露造成的短路风险。

　　实际使用过程中，这类接线端子的压接结构不需要额外配置压线帽、绝缘胶带等辅材，接线完成后每个接点的拉拔力可以达到行业标准要求，长期在额定电流负载下工作时，接点温升控制在安全范围内，不会出现过热氧化的问题。基座部分采用绝缘阻燃的工程塑料材质，表面做了哑光防滑处理，相邻接线位之间设置了绝缘隔离筋，即使接线过程中存在少量线芯毛刺外露，也不会造成相邻回路的短路故障，隔离筋的高度刚好覆盖压接腔体的上沿，完全阻隔不同电位接点之间的电弧爬电路径。

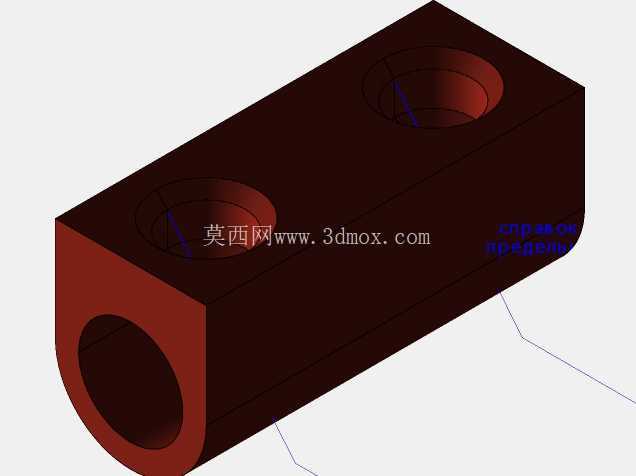

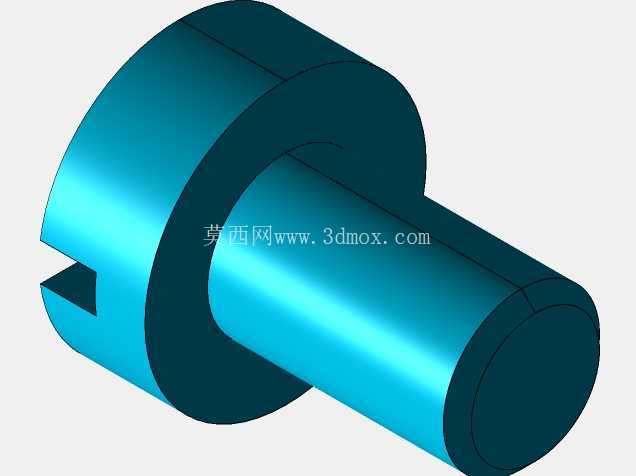

　　内部的压线构件采用导电性能优异的铜质材料，表面做了镀锡处理，既可以降低接触电阻，也能防止长期使用后铜材氧化导致的导电性能下降，压接面做了防滑齿纹设计，当锁紧螺丝拧紧时，齿纹会轻微嵌入导线线芯表面，增大接触摩擦力，避免设备运行过程中受振动影响导致导线松脱。不同于传统的一体式端子排，这种模块化拼接的结构可以根据实际需要的接线位数灵活组合，不需要因为个别接线位损坏就更换整个端子排，后期维护时只需要更换对应的故障单元即可，大幅降低现场运维的配件成本。在三维建模过程中，每个结构细节都严格按照电气接线端子的行业安全规范进行设计，包括爬电距离、电气间隙、压接行程、导线插入深度等参数都经过反复校验，确保模型导出后可以直接用于生产开模或者控制柜布线的干涉校验，设计时也充分考虑了注塑生产的工艺要求，基座的壁厚均匀，没有出现壁厚突变导致的注塑缩痕问题，所有转角位置都做了适配注塑工艺的圆角处理，既可以提升塑料件的结构强度，也能避免生产过程中出现应力集中导致的部件开裂。
