轻量化钛合金支架B款结构设计

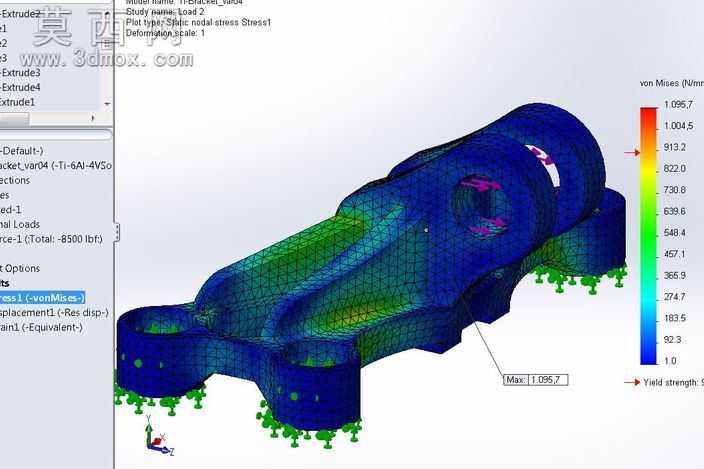

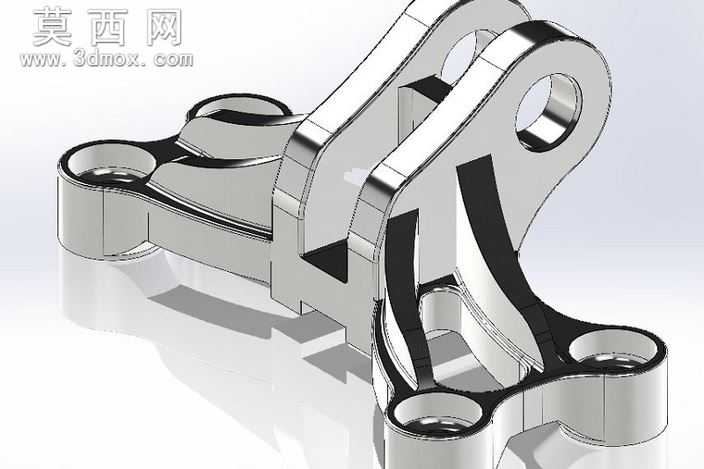

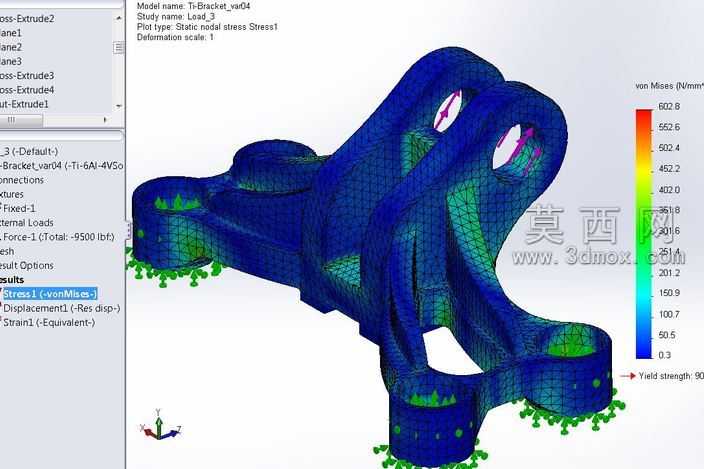

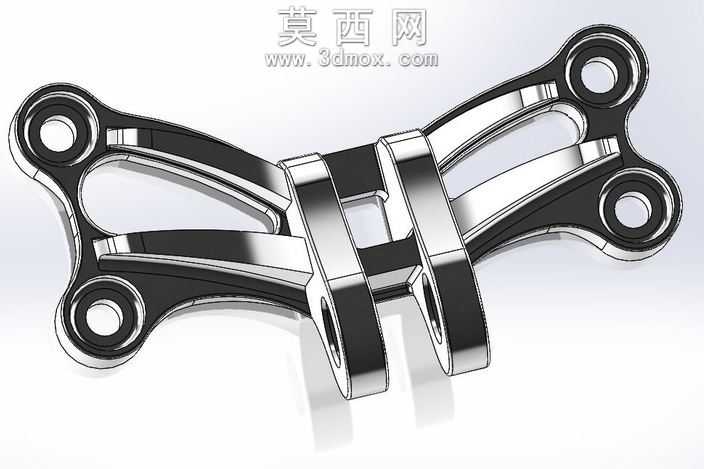

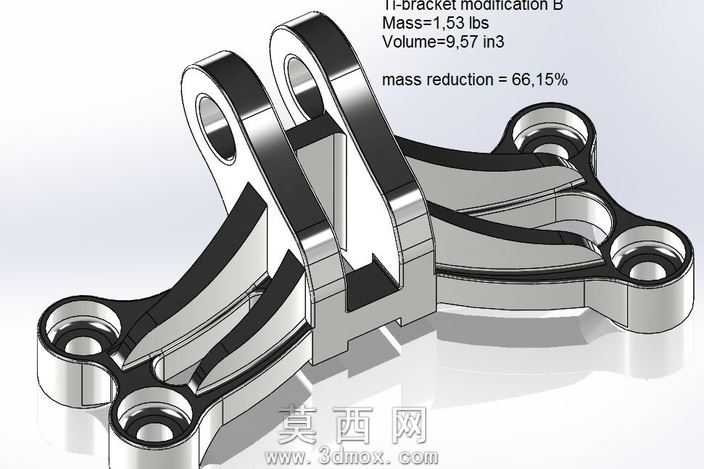

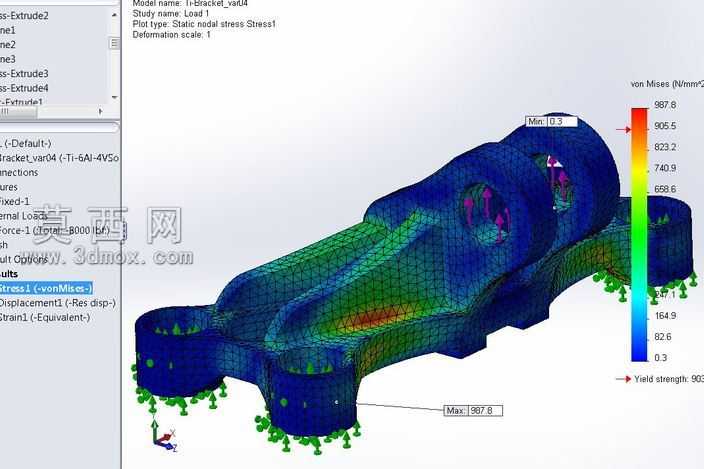

本作品为经过迭代优化的钛合金支架B款三维结构模型，建模阶段依托参数化三维设计软件完成全特征构建，完整还原了零件的每一处几何细节：主体采用对称式双组臂延展结构，两端设置同轴安装孔位，中部通过多道弧形加强筋实现力流的平顺传递，所有孔位边缘均做了倒角过渡处理，避免应力集中风险。渲染阶段采用金属钛合金材质球，调整材质的粗糙度、金属度参数，还原钛合金哑光银灰的金属质感，同时添加环境光遮蔽效果，清晰呈现筋板与主体衔接处的结构层次，搭配柔和的定向光源打出明暗对比，让零件的立体轮廓、镂空减重区域的结构形态得到直观展现。材质设定上以航空级钛合金的物理参数为参考，匹配其高强度、低密度的材料特性，对应设计中以减重为核心的优化目标。结构设计层面，该版本在初始支架方案基础上做了大幅拓扑优化，在保证结构强度满足工况要求的前提下，去除了非受力区域的冗余材料，通过在臂身位置开设异形镂空槽、将实心连接臂改为带加强筋的薄壁结构，实现了66.15%的整体质量降低，最终模型质量为1.53磅，体积为9.57立方英寸。设计思路围绕航空航天、高端装备领域对结构件轻量化的严苛需求展开，在优化过程中同步开展应力校核，确保零件在承受额定载荷时，最大应力略低于钛合金903MPa的屈服强度，在重量控制与结构可靠性之间找到最优平衡点，既满足轻量化的减重要求，又保证零件长期服役的结构安全，所有安装孔位的位置精度、连接面的平面度均严格匹配装配公差要求，可直接用于后续的工程仿真、样件加工环节。
