车辆电气线束连接用DT接插件结构设计

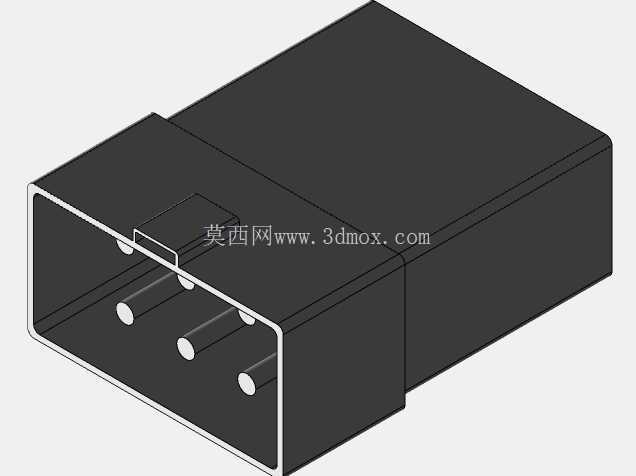

　　在商用车、乘用车辆的整车电气布线场景中，线束分段对接的可靠性直接决定了整车电气系统的运行稳定性，DT系列连接器正是针对车辆舱内、舱外复杂工况开发的线束对接部件，这款三维结构完整还原了量产DT连接器的公端插接结构，可直接用于整车线束布置的干涉校验、安装模拟环节。从实际装车工况来看，这类连接器主要承担车辆不同区域线束的信号、小功率电流传输对接任务，常见于发动机舱线束与驾驶舱线束的分段对接、底盘车灯线束与主线束的对接、车载附加电气设备的取电对接等场景，需要耐受车辆运行过程中的振动、温度交变、泥水飞溅、油污侵蚀等复杂环境，因此结构设计上的密封、防松、接触可靠性是核心设计要点。这款公端连接器采用矩形壳体结构，外壳采用硬质工程塑料材质，整体为方正的块状外形，插接端带有内凹的防护围边，围边内侧均匀布置4根圆柱形插针端子，插针的排布间距严格遵循车用连接器的通用间距规范，每根插针的根部都设计有定位凸台，确保插针压接线束后不会在插接过程中出现移位、退针问题。壳体外侧的插接配合面设计有导向滑槽，与对应母端连接器对接时可通过滑槽实现快速对位，避免插针因对位偏差出现弯折、接触不良的问题，同时壳体上集成的弹性锁扣结构，在公母端完全插接到位后会自动卡入母端的锁止槽，车辆运行过程中不会因持续振动出现松脱、断开的故障。

　　从安装边界来看，这款连接器的尾部为线束压接入口，设计有阶梯式的密封槽结构，装配时可配套橡胶密封堵实现尾部线束进线处的IP67级密封，避免外部水汽、油污从线束进线位置进入连接器内部造成端子氧化短路。连接器整体外形无突出的尖锐棱角，所有边角都做了R0.5以上的圆角过渡，既可以避免线束装配过程中棱角割伤线束绝缘层，也能降低装配人员操作时的划伤风险。在三维建模过程中，所有配合尺寸都严格按照量产件的实际公差带进行还原，插针的伸出长度、壳体围边的深度、锁扣的弹性变形量都做了参数化设置，设计人员可以直接将该模型导入整车线束布置的装配体中，模拟不同布线角度下连接器与周边钣金、线束、其他部件的间隙，提前排查安装干涉问题。

　　不同于普通民用电子设备的接插件，车用DT连接器的接触电阻、绝缘耐压、抗振动等级都有明确的车规要求，这款模型的端子排布间距、壳体壁厚都经过实际装车验证，壳体壁厚均匀控制在1.8-2.2mm之间，既可以满足注塑成型的工艺要求，避免注塑过程中出现缩痕、缺料问题，也能保证壳体在-40℃到125℃的工作温度区间内不会因温度交变出现开裂、变形。在实际线束装配工艺中，这类连接器的公端插针需要先与剥好的线束端头通过冷压工艺实现可靠连接，压接后的端子从壳体尾部插入对应的定位孔中，直到端子根部的卡爪卡入壳体内部的定位台阶，完成端子的装配后再套入尾部的密封橡胶件与尾盖，整个装配过程不需要额外的紧固件，装配效率高，也方便后期售后维修时的端子更换。

　　很多初次接触车用线束设计的工程师容易忽略连接器的插接操作空间预留，这款模型的外形尺寸还原度高，设计人员可以在三维环境中模拟公母端对插时的手部操作空间、工具操作空间，避免出现实车装配时连接器位置被周边部件遮挡、无法完成插接操作的问题。另外，连接器壳体表面的防滑纹理设计也在模型中做了还原，插接操作时操作人员可以通过壳体侧面的防滑纹理施加足够的插接推力，确保锁扣完全卡合到位，不会出现虚接的问题。从电气性能角度来看，这款4针DT连接器的单针载流能力可以满足常规车用信号传输、小功率用电设备的供电需求，插针表面的镀锡层结构也在模型的端子细节中做了体现，可有效降低端子接触电阻，避免长期使用过程中端子氧化造成的接触不良、发热等问题。在整车线束的三维布置工作中，这类通用连接器的标准化模型可以大幅减少设计人员的重复建模工作量，直接调用即可完成线束分段节点的布置，同时模型的安装尺寸、配合尺寸准确，可直接用于后续的线束工装板设计、连接器选型核对等工作，避免因模型尺寸偏差造成后期实车装配时的匹配问题。
