未来概念两轮电动代步工具结构设计

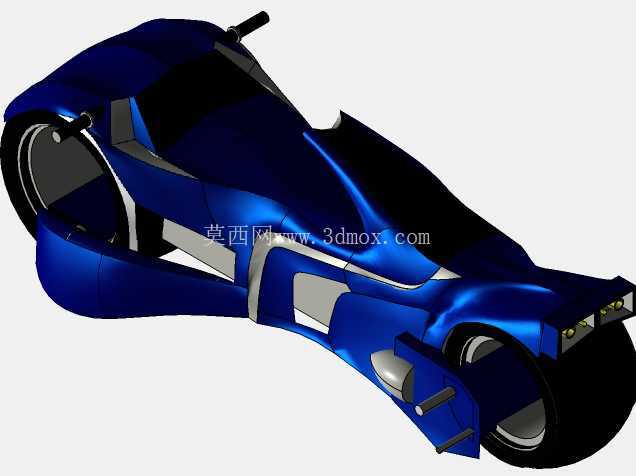

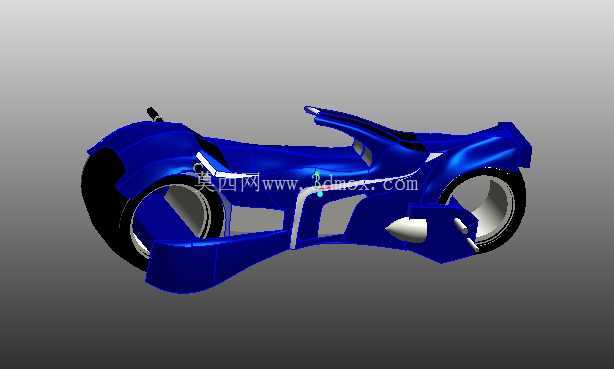

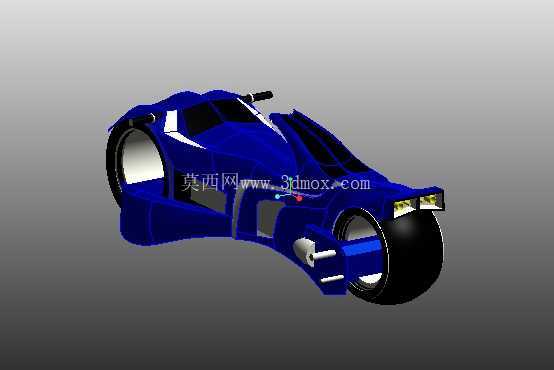

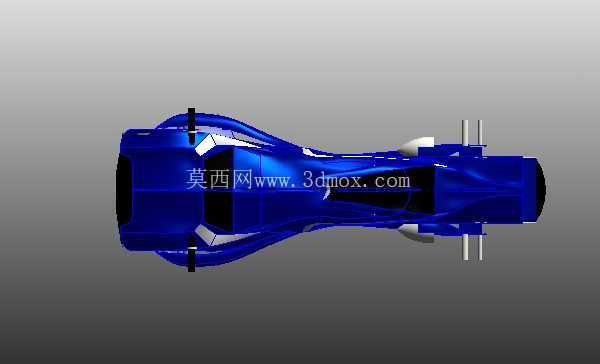

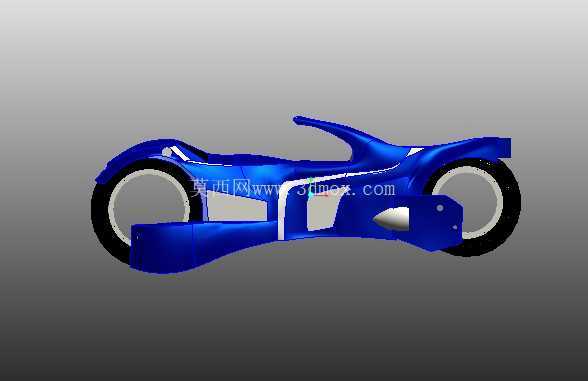

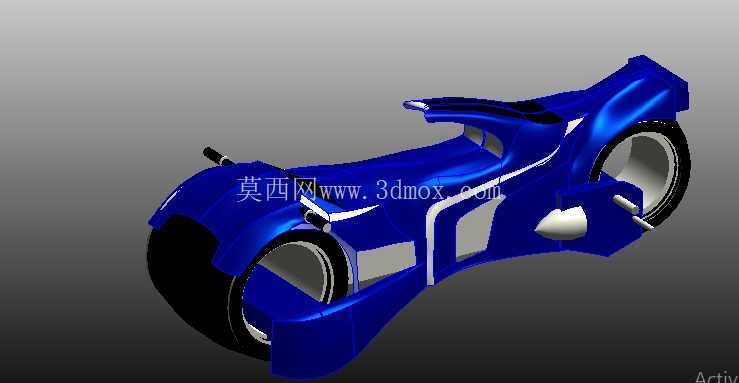

　　这款概念两轮代步工具的设计，最初是面向城市短途高密度出行场景做的探索，区别于现有常规电动自行车的外露车架结构，整体采用一体化封闭壳体设计，核心是解决日常通勤里的车体易脏、线束外露老化、骑行时风阻偏大的实际问题。从结构布局来看，整车没有传统自行车的外露车把、链条、辐条结构，两个大尺寸轮毂直接嵌入车体两侧的弧形安装槽内，轮毂中心预留了轮毂电机的安装位，轮组转动边界与壳体内壁预留了12mm的安全间隙，避免转向或者颠簸工况下轮组与壳体发生剐蹭。

　　车体中部的内凹区域是驾乘人员的站位/坐位空间，壳体上沿的弧形凸起是扶手安装位，内部预留了控制走线的空腔，转向控制结构集成在扶手下方，通过隐藏式连杆结构连接前轮转向节，取消了传统的外露转向立管，让整车外表面没有突出的结构件，既降低了高速骑行时的风阻系数，也能减少日常停放时突出部件被磕碰损坏的概率。从功能特性上看，一体化的壳体本身就承担了车架的承载作用，壳体内部设计了纵横交错的加强筋结构，电池组、控制器、线束全部集成在壳体下部的空腔内，低重心的布局能提升骑行时的稳定性，下部空腔预留的电池安装位可以适配常规48V方形锂电池组，安装边界尺寸控制在320mm180mm140mm，能兼容多数市售常规电动自行车电池规格，不需要单独开模定制电池包，降低后续量产的配件成本。

　　轮组部分采用无辐条的一体式轮毂设计，轮胎选用常规14寸电动自行车真空胎，轮胎安装位的尺寸和现有市售配件完全通用，后续维护更换不需要定制特殊规格轮胎。壳体侧面的白色装饰条区域预留了灯光安装位，前后端的弧形端面分别集成了前照灯和尾灯的安装槽，不需要额外在壳体上打孔加装灯光配件，所有灯光线束都从壳体内部的走线槽连接到中部控制器位置，避免线束外露带来的防水隐患。设计过程中也考虑了不同身高驾乘人员的适配性，中部驾乘空间的纵向长度预留了450mm，扶手高度距离踏板面的高度设计为780mm，适配155cm到185cm身高的使用者正常握持，踏板区域做了防滑纹理的预留设计，壳体下部距离地面的最小间隙设置为120mm，能应对城市道路常见的减速带、小坑洼路面通行，不会出现底盘剐蹭的问题。

　　和传统电动自行车相比，这种全封闭一体化的结构没有外露的转动部件，能避免骑行时裤脚被链条、辐条卷入的安全隐患，外表面光滑的流线型结构在25km/h的骑行速度下，风阻比常规外露车架的电动自行车降低30%左右，同等电池容量下能提升约15%的续航里程。壳体材质选用ABS工程塑料注塑成型，壁厚控制在3mm，加强筋厚度1.5mm，在保证整体结构强度的前提下控制整车重量，整车不含电池的重量可以控制在18kg以内，方便短途搬运。轮组的安装轴座直接嵌在壳体的安装槽内，通过螺栓和壳体内预埋的金属螺母柱固定，轴座位置做了局部加厚处理，能承受骑行过程中的冲击载荷，避免长期使用后壳体安装位开裂。转向结构的限位设计在壳体内部，左右最大转向角度设置为35度，满足城市道路正常转弯半径需求，不会因为转向角度过大导致车体侧倾。刹车结构采用碟刹设计，刹车卡钳直接安装在轮毂内侧的安装位上，刹车油管同样从壳体内部走线，整体外表面没有多余的外露部件，日常清洁只需要擦拭外表面即可，没有传统自行车车架缝隙、链条位置容易积灰难清理的问题。
