码头船舶接驳泵组安装结构设计方案

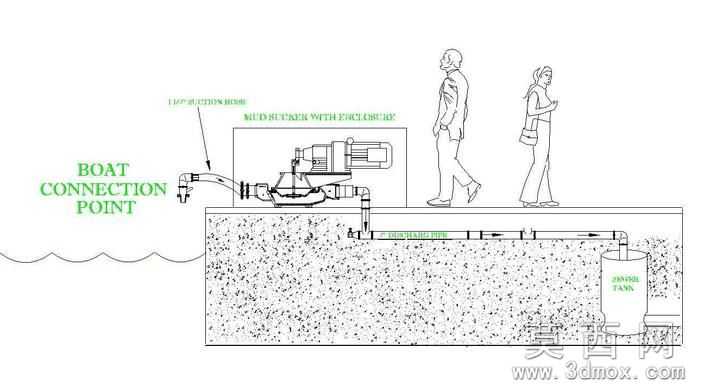

本套三维模型围绕码头区域船舶接驳用泵组的典型安装场景开展设计，建模阶段严格参照岸基码头与船舶接驳的实际作业工况，先完成码头混凝土基座的基础结构建模，还原基座的承载厚度、预埋管路的排布走向，确保基础结构的尺寸参数完全匹配现场安装的承重要求。针对核心的泥浆抽吸泵组，建模时逐一拆分泵体壳体、驱动电机、连接法兰、密封组件等独立零件，还原泵组与电机的同轴装配结构，对泵体进出口的连接接口做精细化建模，保证接口尺寸与配套管路的管径参数完全匹配。管路系统建模过程中，区分船端连接软管、岸基预埋固定管路、排污储罐连接管路三个部分，还原管路的弯折角度、固定管卡的安装位置，对管路内部的介质流向做可视化标识设计，清晰展示从船舶接驳点到岸基储罐的完整输送路径。渲染阶段为不同构件匹配对应材质：混凝土基座采用带颗粒质感的水泥材质还原真实岸基的粗糙表面，泵体与电机采用金属漆面材质区分铸铁壳体与电机端盖的质感差异，输送管路根据功能区分采用镀锌金属材质与耐油橡胶软管材质，行人步道采用防滑混凝土材质，搭配人物比例参考模型直观呈现整套安装结构的实际尺寸量级。设计过程中充分考虑现场安装的操作空间，在泵组周边预留足够的检修操作区域，管路排布避开人员通行的步道区域，船端连接点的位置设置在便于船员操作的高度，同时兼顾泵组运行时的震动传导特性，在泵组与基座的连接位置预留减震垫的安装结构，避免泵组运行震动对码头基座结构造成损伤。整套模型完整还原了海上码头船舶接驳排污作业的安装布局，可用于现场安装施工的方案交底、作业人员的操作培训，也可为同类型码头接驳泵组的安装设计提供标准化的结构参考，帮助设计人员快速校验管路排布合理性、安装操作空间是否充足，提前规避现场安装可能出现的管路干涉、操作空间不足等问题。
