JBL Charge2便携蓝牙音箱外观结构设计

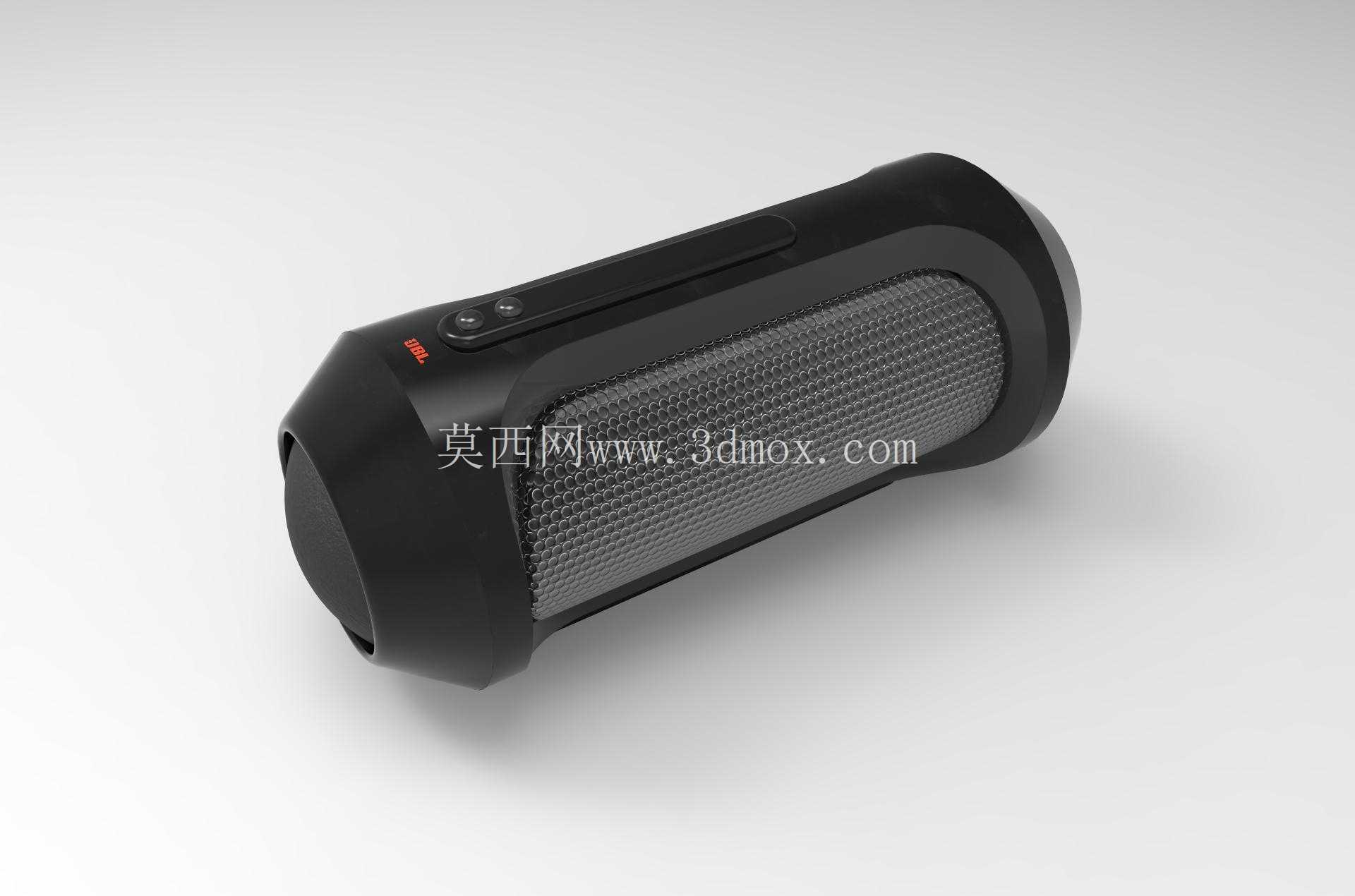

　　这款便携蓝牙音箱的三维结构设计，首先围绕户外移动使用的核心场景展开，日常露营、短途出行、桌面办公、小型聚会等场景下，设备需要兼顾握持手感、抗磕碰能力与声学输出表现，因此整体采用两端圆弧收窄的长椭圆柱造型，既能够单手握持携带，放置在平面时也不会因为圆柱形态出现滚动滑落的问题，两端的圆弧过渡结构内部预留了被动辐射器的安装空间，同时外部包裹的高韧性橡塑材质可以在跌落时吸收冲击能量，避免内部声学元件、电路模块受冲击损坏。

　　从功能实现的结构设计来看，机身侧面的操控按键区域做了下沉式台阶设计，按键与壳体之间预留0.15mm的装配间隙，表面覆盖的软胶层与壳体硬胶部分采用双色注塑工艺成型，既能够实现日常泼溅的防护效果，也避免按键长期按压出现松垮晃动的问题。机身正面的出声网罩采用密集冲孔结构，冲孔的开孔率控制在62%左右，既能够保证声波的顺畅传递，减少网罩对高频声波的衍射损耗，也可以阻挡外界的灰尘、细小杂物进入腔体内部，网罩与壳体的连接采用周圈卡扣结构，相比胶粘结构更便于后期维修拆解，卡扣的扣合量设置为0.8mm，装配后网罩与壳体的表面阶差控制在0.1mm以内，保证外观的整体性。

　　设计过程中对腔体的内部空间做了分区规划，中间的主腔体部分用于安装全频发声单元与主电路板，两端的独立密封腔室安装被动低频辐射器，腔体的壁厚根据不同区域的受力情况做差异化设置，握持区域的壳体壁厚设置为2.2mm，保证握持时的结构强度不会出现形变，出声网罩的支撑筋位壁厚设置为1.2mm，在保证支撑强度的同时尽可能减少对出声面积的占用。机身顶部的长条形凹槽区域是便携挂绳的安装位，凹槽内部做了R2的圆角过渡，避免挂绳长期摩擦出现割损，挂绳固定柱的根部做了加强筋结构，能够承受5kg的静态拉力，满足户外悬挂使用的需求。

　　安装边界方面，这款音箱的整体长度控制在185mm，两端最大直径为72mm，放置时的底部支撑面做了小范围的平面切边处理，切边宽度为12mm，放置在倾斜角度不超过15°的平面上都可以保持稳定，不会出现滑移倾倒。机身侧面的接口区域做了隐藏式软胶塞设计，软胶塞与壳体的连接采用一体成型的软胶连接桥，反复开合不会出现断裂，接口区域的内部空间预留了足够的插接头操作空间，常规的充电插头、音频插头都可以顺利插接，不会出现干涉问题。

　　从声学结构的设计细节来看，主腔体的气密性是设计重点，上下壳体的合模位置设置了连续的密封胶条安装槽，胶条压缩量设置为0.3mm，既能够保证腔体的密封效果提升低频表现，也不会因为胶条压缩量过大导致合模出现缝隙。内部的电路板安装柱采用铜螺母嵌件设计，螺丝锁附时不会出现塑料柱滑牙的问题，电路板与壳体之间预留了1mm的间隙，粘贴缓冲泡棉避免运输过程中电路板晃动产生异响。电池仓设置在腔体的下方位置，靠近底部支撑面，能够降低整机的重心，进一步提升放置时的稳定性，电池与仓壁之间预留0.5mm的间隙粘贴导热泡棉，既可以固定电池，也能够将电池工作产生的热量传导到壳体上散出。

　　外观的细节处理上，所有的外露棱边都做了R0.5以上的圆角处理，没有尖锐的棱角，握持接触时的触感更舒适，两端的防撞包胶部分比中间的网罩表面高出1.2mm，当音箱不慎跌落时，首先接触地面的是两端的软胶部分，不会直接磕碰网罩或者壳体的硬胶部分，提升产品的耐用性。机身侧面的指示灯位置做了柔光罩结构，柔光罩采用半透明PC材质，与壳体的装配采用卡扣加局部点胶的方式，指示灯的光线经过柔光罩扩散后不会出现刺眼的光斑，暗光环境下也可以清晰识别设备的工作状态。
