6mj-6mb适配金属接头三维结构设计

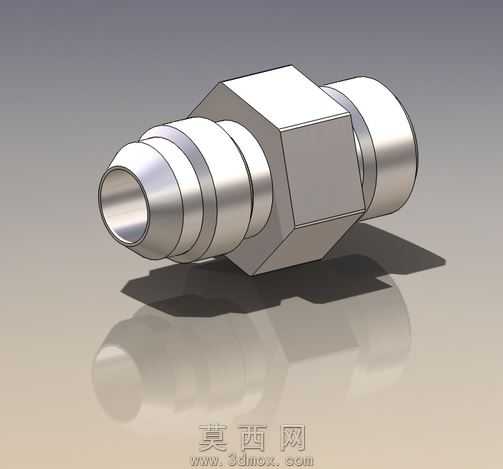

本作品为管路适配连接用金属接头三维建模作品，建模过程依托三维参数化设计思路完成，首先梳理接头的功能需求：该接头用于实现6mj规格与6mb规格管路的适配对接，需要满足流体管路连接的密封、承压、安装便捷性要求。建模初期先绘制核心基准轴与基准面，以接头中心轴线为核心定位基准，先构建中部的六角拧动结构，该结构为标准外六角造型，尺寸匹配通用扳手的拧动空间，建模时通过拉伸凸台生成六角基体，对六角棱边做微小倒圆角处理，避免应力集中同时去除加工锐边。六角结构两侧分别构建不同规格的连接端，左侧为6mj规格的宝塔式插接结构，通过多段阶梯式凸环结构实现与软管的过盈配合密封，每段凸环都做圆弧过渡处理，既方便软管套装，又能在卡箍锁紧后形成多道密封线，防止管路流体泄漏；右侧为6mb规格的对接端，采用光滑圆柱配合面设计，端部做倒角导向结构，方便与对应规格的管路或接头快速对中插接。整体建模过程采用全参数化尺寸驱动，所有结构尺寸都关联核心参数，后续修改规格时只需调整对应参数即可快速生成同系列不同规格的接头模型。材质方面赋予模型金属不锈钢材质，调整材质的反射率、粗糙度参数，还原金属机加工后的银亮金属质感，表面设置细微的机加工纹理效果，避免材质过于塑料感。渲染阶段采用工作室渐变背景，添加地面反射效果，通过三点布光方案：主光源从斜上方打光突出接头的主体轮廓与六角结构的立体感，辅光源补光消除暗部死黑，轮廓光勾勒接头边缘结构，清晰展现各段阶梯、凸环、六角面的结构细节。结构设计上充分考虑实际加工工艺，所有内部流道做顺滑过渡处理，避免直角结构造成的流体阻力增大，外部所有棱边都设置符合加工要求的倒角或圆角，既满足机加工的工艺可行性，也能避免安装使用过程中锐边划伤操作人员。模型整体结构完整，各部分连接过渡自然，准确还原了该适配接头的真实结构特征，可用于管路装配模拟、产品展示、加工参考等场景。
