舰载四联装反舰导弹发射装置结构设计

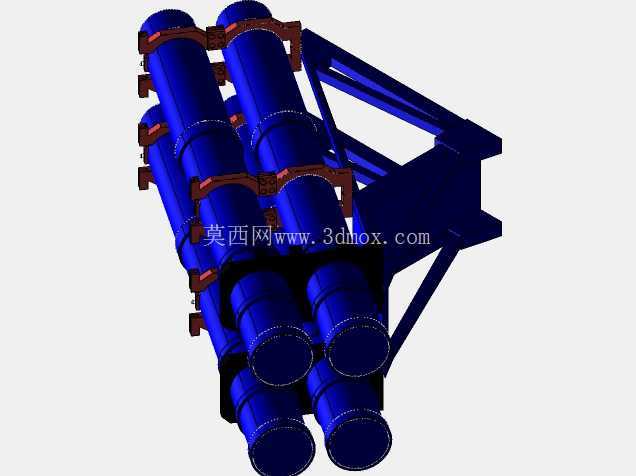

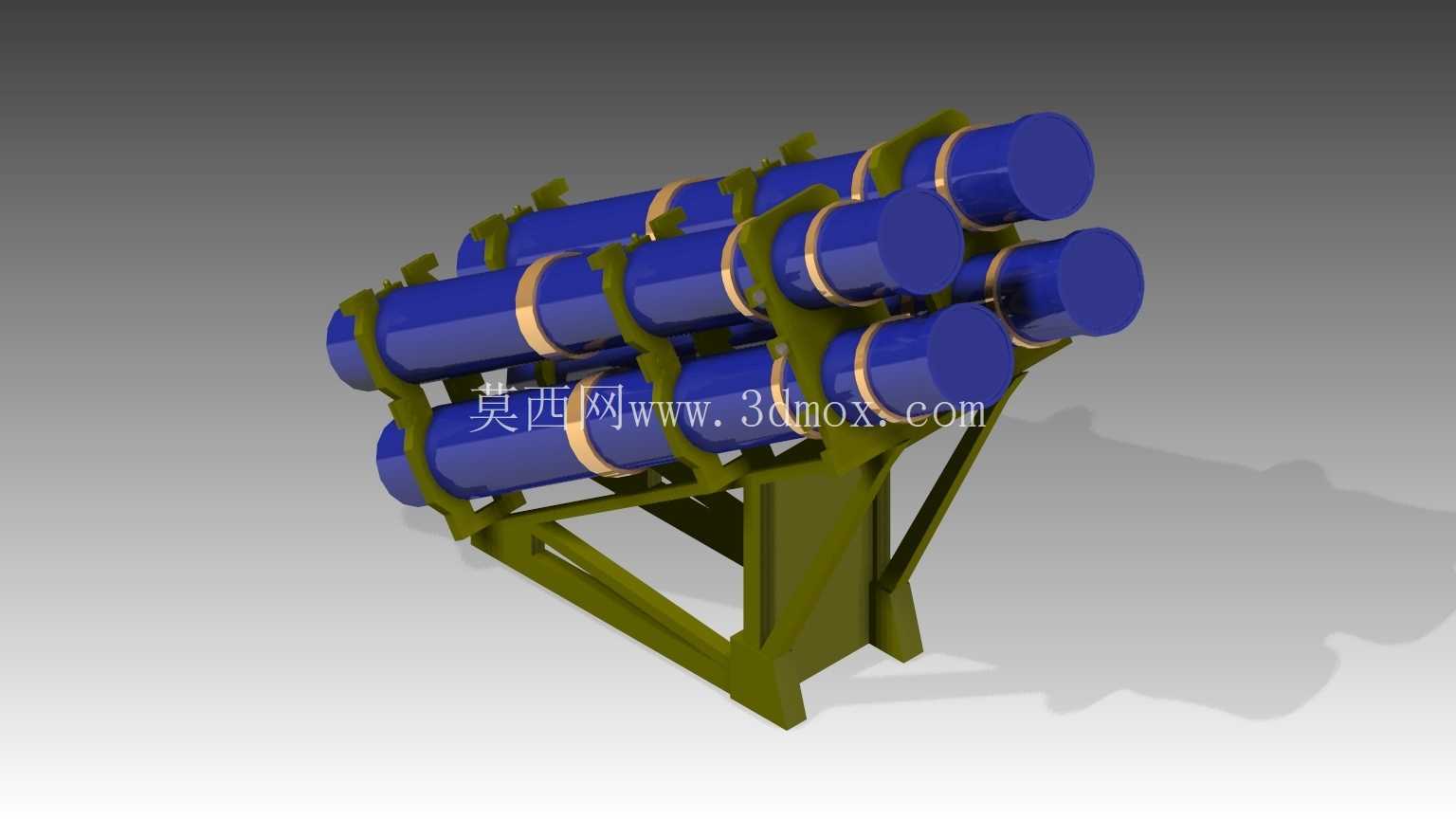

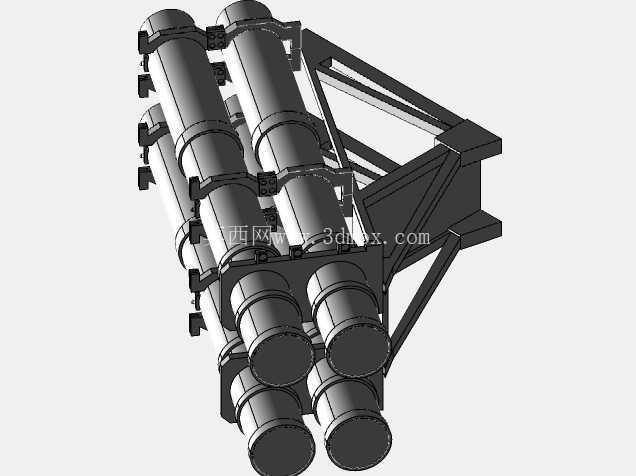

　　从结构设计逻辑来看，该装置的定向管采用上下两排、每排两具的错位排布方式，既压缩了整体横向安装尺寸，也避免了发射时导弹尾焰对相邻发射管的直接冲刷，每根定向管都通过两道环形抱箍与支撑桁架连接，抱箍位置经过受力校核，恰好对应定向管的刚性加强段，能够将发射时的后坐力均匀传导至下部桁架结构，不会出现局部应力集中的问题。支撑桁架采用三角形截面的焊接结构，斜向撑杆与纵向主承力梁之间采用满焊连接，所有焊缝位置都避开了应力集中的转角区域，底座的安装法兰面预留了多组螺栓连接孔，能够适配不同吨位舰艇的甲板安装基座，安装时不需要对甲板结构做大规模改造，只需要匹配对应规格的紧固螺栓即可完成固定。在现代水面舰艇的对海作战体系中，倾斜式反舰导弹发射装置是中小型作战舰艇的核心对海打击承载结构，这类装置不需要复杂的垂直发射井适配结构，安装门槛低，维护便捷，在轻型护卫舰、导弹艇以及部分勤务舰艇上有着极高的适配性。本次呈现的发射装置采用四联装倾斜排布构型，整体采用桁架式支撑底座搭配定向发射管的组合结构，所有受力构件均采用对称式布局设计，能够在舰艇横摇、纵摇的复杂海况下保持结构刚度，避免发射瞬间的后坐力对基座连接部位造成冲击损伤。

　　在实际使用场景中，这类发射装置通常会搭配舰艇的对海搜索雷达、火控系统使用，平时发射管处于固定仰角的战备值班状态，接收到发射指令后，装置不需要做复杂的俯仰回转动作，依靠舰艇的机动占位配合火控系统的参数解算即可完成发射准备，反应速度远高于带回转伺服机构的发射装置，非常适合近距离快速对海打击的作战场景。从外形安装边界来看，整个装置的外轮廓没有突出的尖锐构件，所有棱边都做了圆弧过渡处理，既能够降低舰艇航行时的风阻，也能避免日常勤务操作时人员磕碰受伤，定向管的管口位置设置了密封端盖，平时能够隔绝海上高盐雾环境对管内导弹元器件的侵蚀，发射时端盖可以在导弹发动机推力作用下自动抛离，不会影响导弹的正常出膛。

　　装置的下部桁架预留了线缆走线通道，所有连接发射装置与舰艇火控系统的信号线缆、供电线缆都可以从桁架内部的空腔穿过，避免线缆外露受到海上盐雾、海浪的侵蚀，也不会让外露线缆影响甲板的日常作业。在结构细节设计上，每根定向管的侧面都预留了检测接口，日常维护时不需要打开发射管端盖，就可以通过外部检测设备完成管内导弹的状态巡检，大幅降低了日常维护的工作量，抱箍与定向管的接触位置设置了缓冲橡胶垫，既能够避免金属构件直接接触产生的电化学腐蚀，也能够吸收舰艇航行时产生的振动，避免长期振动导致导弹内部元器件出现松动。

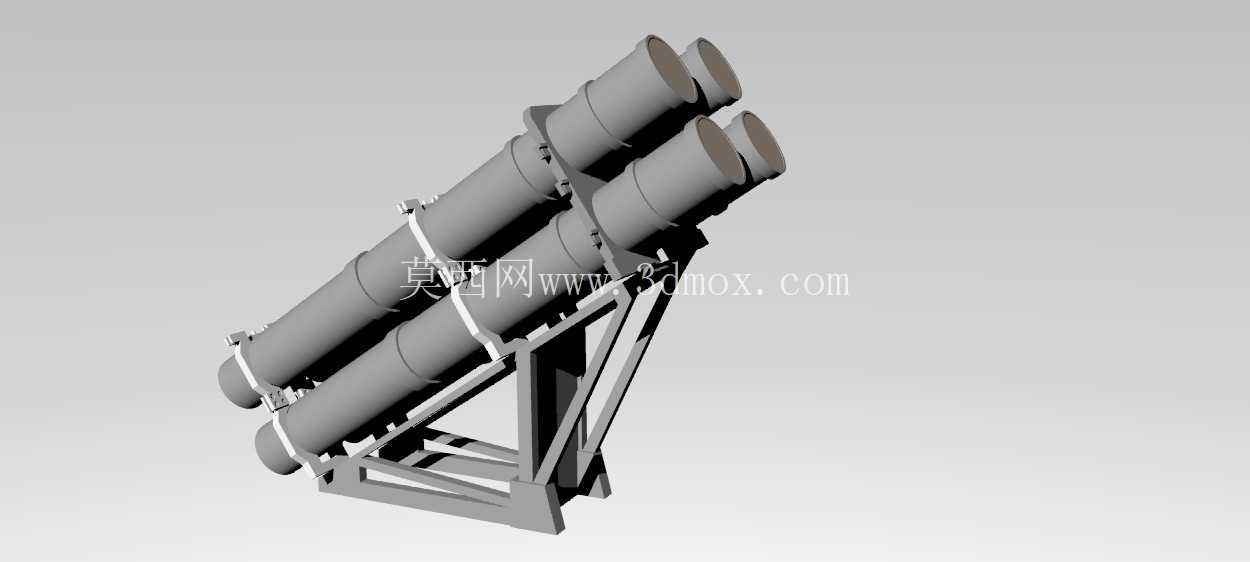

　　这类发射装置的整体重量控制经过严格优化，在保证结构强度满足发射过载要求的前提下，尽可能采用轻量化的结构设计，降低对舰艇甲板承载能力的要求，哪怕是数百吨级的小型导弹艇，也可以在甲板两侧各安装一套该型发射装置，形成单艇8枚反舰导弹的对海打击能力，对于提升小型水面舰艇的作战效能有着非常重要的意义。从建模的结构还原度来看，该模型完整复现了实装的所有结构细节，包括桁架的每一根撑杆的连接角度、抱箍的紧固结构、底座法兰的螺栓孔位分布，甚至连定向管表面的加强筋位置都做了1:1的还原，能够直接用于舰载武器系统的教学演示、舰艇总布置方案的可视化验证，也可以作为相关装备结构设计的参考样例，帮助结构设计人员快速理解这类倾斜发射装置的受力逻辑与布局思路。在实际的舰艇布置中，这类发射装置通常会安装在舰艇中部的甲板两侧，位置会避开舰艇的锚机、救生艇等甲板作业设备，发射方向朝向舰艇侧舷，发射时的尾焰会通过导流结构直接排向舷外，不会对甲板上的其他设备造成烧蚀，模型中也还原了发射装置的安装倾角，这个角度是经过反复弹道计算确定的，既能够保证导弹出膛后快速进入巡航高度，也能够避免导弹发射后初始段的弹道过低触碰海面。
