组合式机械连接构件三维结构设计

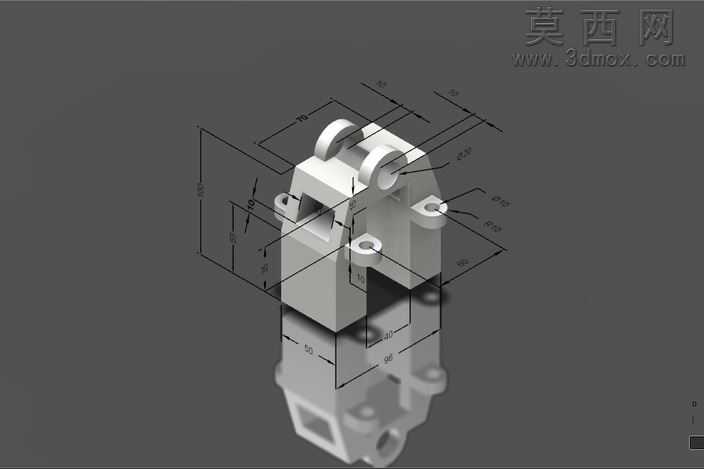

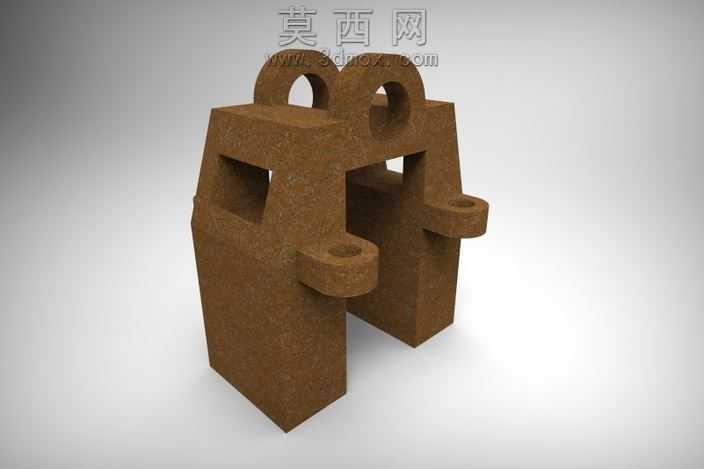

本作品为组合式机械连接构件的三维建模成果，建模过程依托三维设计软件完成全参数化构建，从零件的基础轮廓绘制开始，严格遵循机械设计的尺寸规范，对构件的每一处结构特征进行精准定义。首先针对构件的主体基座部分，通过拉伸、切除等基础建模命令搭建出基座的中空框架结构，预留出后续装配所需的轴孔与安装面，保证基座的承重结构强度符合常规机械连接的受力要求。对于构件上部的铰接连接结构，采用凸台拉伸配合孔特征命令，精准还原双耳铰接座的同轴度要求，确保铰接部件装配后可实现顺畅的转动动作，同时对铰接座的圆角过渡特征进行细致处理，避免应力集中问题影响构件使用寿命。建模过程中对构件上的每一处安装孔位都进行了位置约束，通过同轴、重合等装配关系验证，保证各零件组装后不存在干涉问题，所有配合面的公差预留符合机械加工的常规精度要求。材质赋予阶段，针对构件的金属材质属性，调整材质的粗糙度、金属度参数，模拟出铸钢零件经过机加工后的表面质感，对安装孔的内壁、装配贴合面等加工面设置更高的反光度，区分开非加工面的粗糙质感，让渲染效果更贴近真实工业零件的视觉表现。渲染环节采用等轴测视角展示构件全貌，同时搭配工程化的尺寸标注线，清晰呈现各部分结构的尺寸关系，既保留了三维模型的直观展示效果，也兼顾了工程参考的实用性。设计思路上，该构件采用模块化组合结构，将基座承力部分、上部铰接连接部分、侧方安装固定部分进行拆分设计，既方便后续根据不同使用场景更换对应模块，也降低了单个零件的加工难度，所有结构的设计都兼顾了装配便利性与使用可靠性，可作为机械连接结构设计的实践参考案例，帮助学习者理解组合式机械构件的建模逻辑与结构设计要点，掌握从结构构思到参数化建模、材质渲染、装配验证的完整三维设计流程。
