带导向柱圆柱螺旋压缩弹性缓冲组件

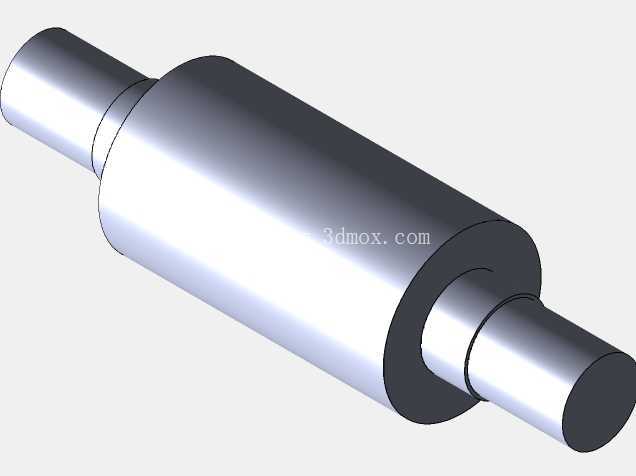

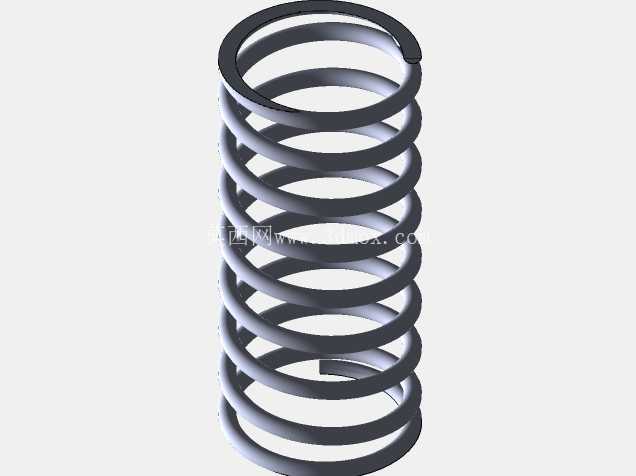

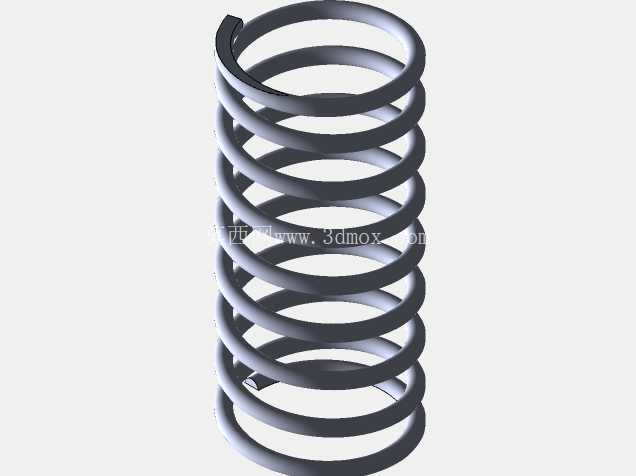

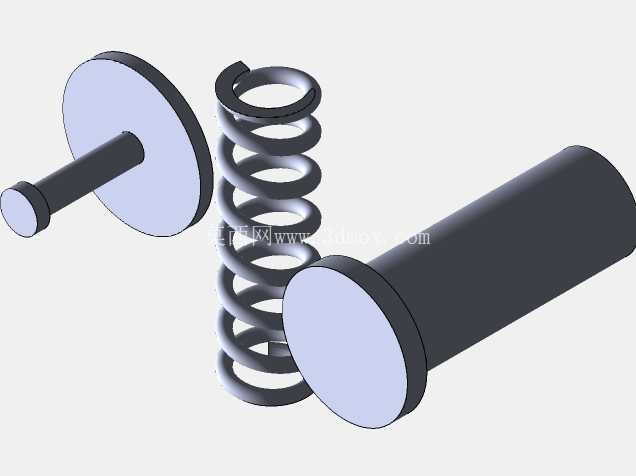

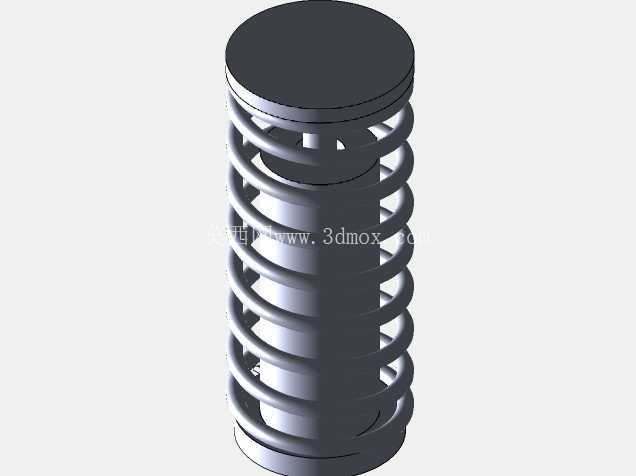

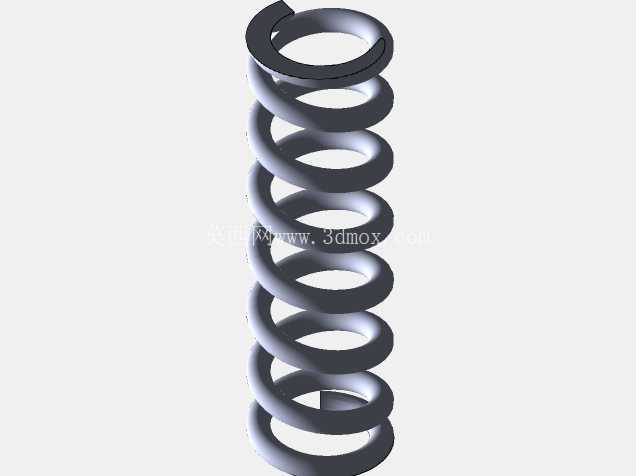

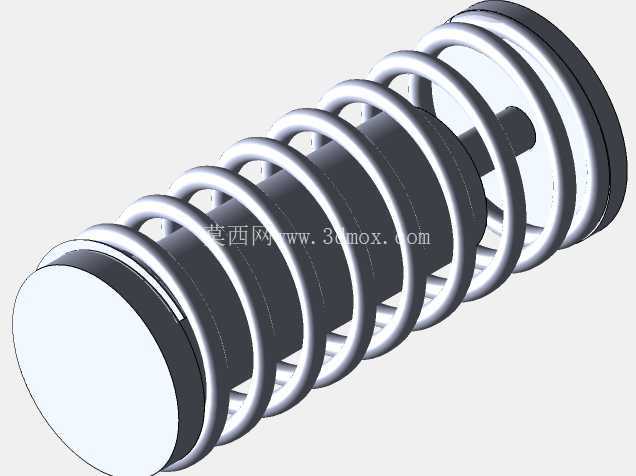

　　日常做设备结构设计时，这类带内置导向柱的圆柱螺旋压缩件是很常用的弹性缓冲元件，很多场景下都能见到它的应用，小到自动化产线的工件缓冲定位结构，大到工程机械的减震限位模块，甚至小型家电的开合阻尼结构里，都能用到同原理的弹性组件。很多刚入行的工程师做弹簧选型时容易忽略导向结构的设计，直接把裸弹簧装在安装位里，实际运行过程中很容易出现弹簧受压侧弯、卡滞，甚至弹出安装位的问题，尤其是长径比偏大的压缩弹簧，侧向失稳的概率会随着压缩行程的增加明显上升，这个结构里直接在弹簧内腔集成了同轴导向柱，从根源上解决了压缩过程中的径向偏移问题，不需要额外在安装位加工导向套，能有效减少周边零件的加工工序。从结构细节来看，弹簧两端都做了并圈磨平处理，磨平端的贴合面能保证弹簧和上下安装座完全接触，不会出现点接触导致的受力偏斜，工作时压力能均匀传递到每一圈簧丝上，避免局部应力集中导致的簧丝过早断裂。导向柱的直径和弹簧内径之间预留了合理的配合间隙，既不会因为间隙过小导致弹簧伸缩时和柱面摩擦产生异响、磨损簧丝表面，也不会因为间隙过大失去导向作用，这个间隙值一般会根据弹簧内径的尺寸公差取0.5到1.2毫米之间，适配常规机加工的精度等级就能满足使用要求，不需要过高的加工精度就能保证运行顺畅。

　　实际选型应用时，首先要确认安装边界的尺寸，这类圆柱结构的安装占位非常规整，只需要在上下安装面预留对应直径的圆形贴合位，不需要额外设计复杂的安装卡槽，上下端面的固定可以采用点焊、端盖压装或者定位柱插接的方式，适配不同设备的装配需求。设计这类弹性组件时，首先要根据实际工况的负载要求计算簧丝直径、有效圈数和节距，保证额定负载下的压缩量在弹簧的有效行程范围内，避免长期接近并圈状态工作导致弹簧产生塑性变形，失去弹性。导向柱的长度要做合理匹配，当弹簧被压缩到最大设计行程时，导向柱的顶端不能触碰到对面的安装座，避免刚性接触失去缓冲作用，同时导向柱的长度也要保证弹簧在最大伸长状态下，依然有足够的套接长度，不会从导向柱上脱落。

　　在自动化产线的工件阻挡工位，这类组件可以作为缓冲头的弹性元件，当工件输送到阻挡位时，弹簧压缩吸收工件的撞击动能，避免硬碰撞导致工件表面刮伤或者输送线传动机构受冲击损坏；在小型冲压设备的卸料结构里，这类带导向的弹簧可以提供稳定的卸料力，不会因为弹簧偏移导致卸料板卡滞；在门窗、机柜的开合结构里，它也能提供稳定的阻尼弹力，让开合动作更平缓，避免撞击产生噪音。和裸弹簧相比，这种集成导向柱的结构装配效率更高，不需要操作人员在装配时额外调整弹簧的同轴度，直接将组件放置到安装位固定即可，能有效减少生产线的装配工时，同时后期维护更换时也更方便，不需要拆解周边过多的零件就能完成组件替换。

　　簧丝的材质可以根据使用工况选择，常规室内工况采用普通碳素弹簧钢就能满足强度和寿命要求，如果是在腐蚀环境或者高低温环境下使用，可以更换为不锈钢或者合金弹簧钢丝，适配不同的工作环境。设计建模过程中，螺旋扫掠簧丝特征时要注意两端并圈部分的节距过渡，避免出现特征断层或者应力集中的直角结构，导向柱和上下端盖的同轴度要在建模时做好约束，保证后续出工程图时尺寸基准统一，加工出来的零件装配后不会出现偏心问题。另外还要注意弹簧的旋向选择，如果是并排安装多个弹簧的场景，相邻弹簧要采用相反旋向，避免压缩过程中簧丝互相卡滞，单弹簧使用时旋向对性能没有明显影响，可以根据加工便利性选择。
