金属鼓式渔线轮精细三维设计作品

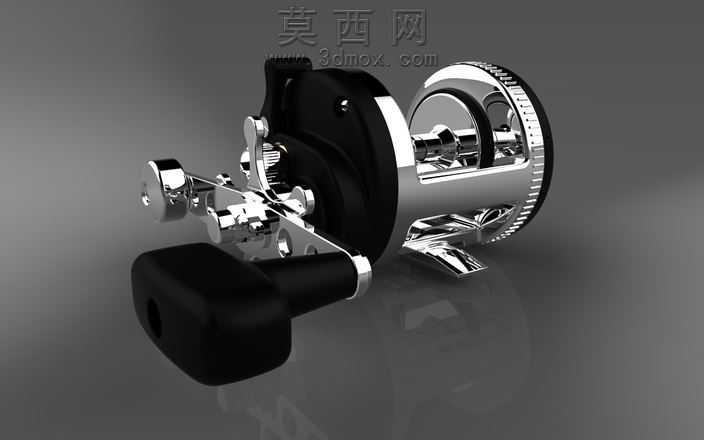

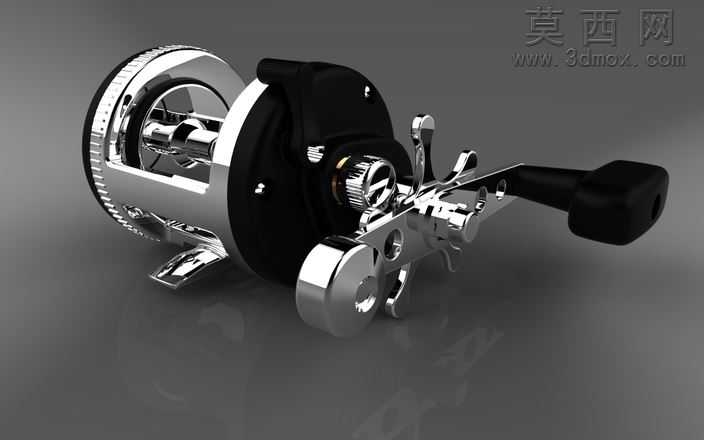

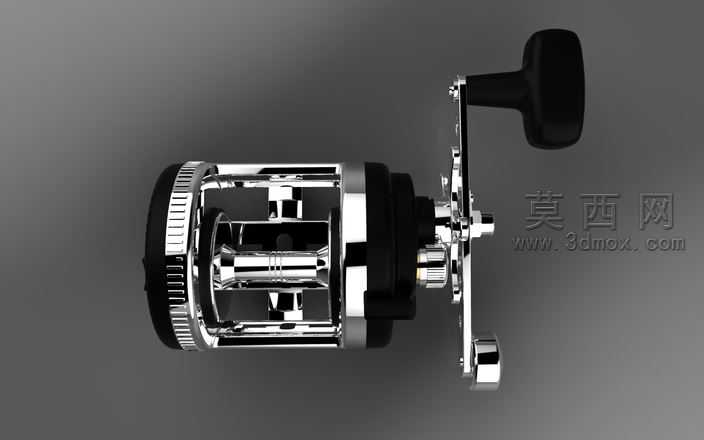

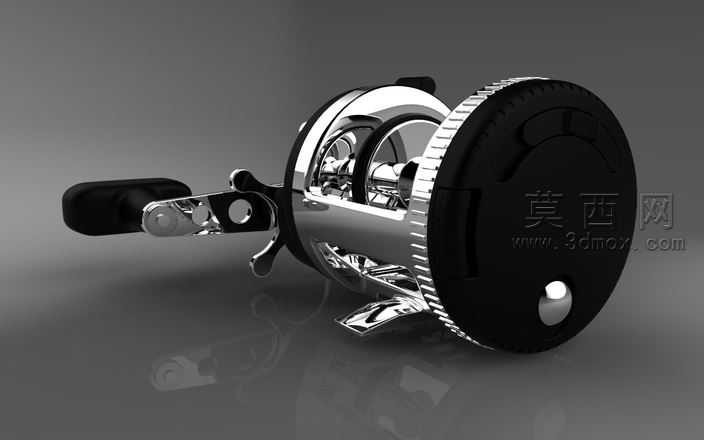

本作品为鼓式渔线轮的三维建模设计成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对渔线轮的核心功能模块进行拆分，分别完成线杯容纳腔体、侧盖调节结构、摇臂传动组件、离合拨杆、出线导规等独立部件的建模，各部件间严格按照实际装配的公差配合关系设置装配约束，保证摇臂转动、侧盖旋合、离合拨杆拨动等动作的模拟可顺畅实现，无结构干涉问题。材质渲染阶段针对不同部件的使用特性匹配对应材质效果，主体金属框架采用镀铬亮面金属材质，调整反射粗糙度参数模拟真实五金件的镜面反光与细微磨砂质感，还原金属部件经过精密机加工后的细腻表面纹理；侧盖调节旋钮采用哑光黑色工程塑料材质，边缘的防滑齿纹做了凹凸细节建模，搭配低反光的材质参数还原握持时的防滑触感；摇臂握丸采用软质橡塑材质，添加细微的表面颗粒纹理提升真实感，金属连接件部分做了倒角高光处理，凸显机加工零件的工艺细节。结构设计上还原了鼓式轮的经典布局，侧盖的旋钮防滑齿做了等距阵列建模，齿形角度符合人体工程学的旋转施力需求，摇臂与主体连接的金属支架做了轻量化镂空设计，在保证结构强度的前提下减少多余重量，离合拨杆的曲面造型贴合手指拨动的弧度，出线口的金属导规做了圆角抛光处理，避免钓线摩擦受损。整体渲染采用影棚级布光方案，主光源从侧上方打亮主体金属面，突出镀铬材质的高光反射层次，辅光源补全暗部细节，避免结构阴影过深遮挡部件细节，背景采用低饱和度的中性灰色渐变，将视觉焦点完全集中在渔线轮本身，最终呈现的效果既还原了产品的工业质感，也清晰展示了各部件的结构形态与装配关系，可用于产品外观展示、结构验证以及生产前期的设计评审环节。
