商用飞机机载定位器天线三维结构设计

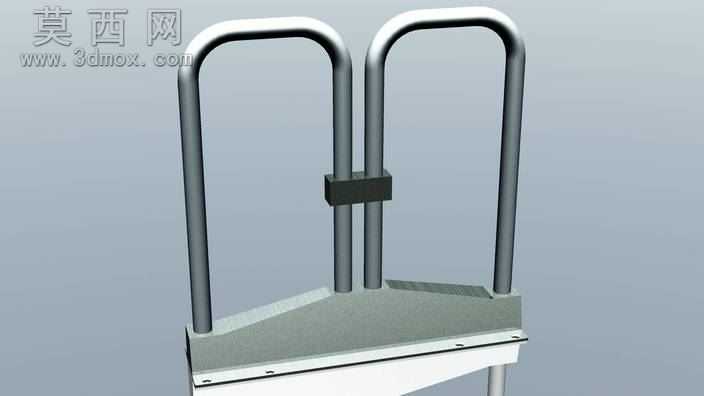

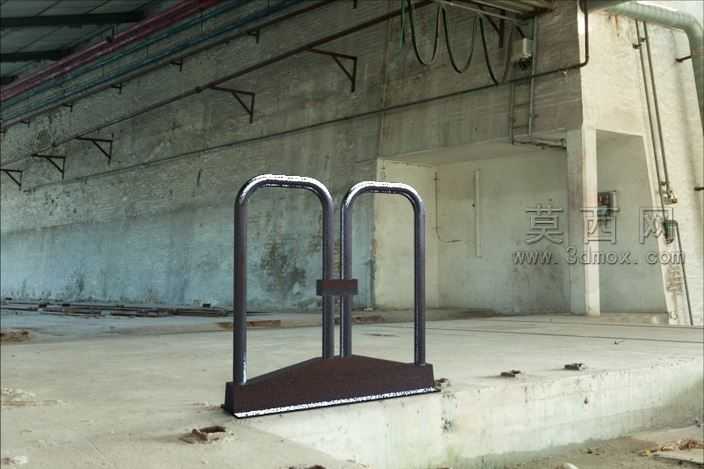

本模型为商用飞机机载定位器天线的三维结构设计，建模过程以实物手动测量数据为基础，采用SolidWorks完成全参数化建模，整体定位为装配占位符级结构模型，可用于整机装配干涉检查、布局示意等场景。模型整体分为上部双U型振子臂、中部固定夹块、下部安装基座三个核心结构模块，建模过程中对各部件的连接关系做了贴合实际装配逻辑的约束设置。上部振子臂采用等径圆管扫掠特征生成，弯折处做了符合实际加工工艺的圆角过渡处理，避免了尖锐直角的建模缺陷，还原了金属管材弯折成型的真实形态；中部固定夹块采用拉伸加切除特征构建，夹块与两根振子臂的配合面做了同轴心约束，还原了夹块对振子臂的定位固定作用，夹块表面的安装凹槽也做了细节刻画，匹配实际紧固件的安装空间需求。下部安装基座采用带拔模斜度的拉伸特征构建，基座底部的安装法兰面做了均匀分布的安装孔阵列，孔位间距参考测量数据设置，可匹配机身蒙皮的安装点位，基座与振子臂的连接位置做了加强过渡结构，还原了天线根部的承力结构形态。材质渲染阶段，振子臂与固定夹块赋予磨砂金属材质，模拟航空铝合金阳极氧化后的表面质感，基座部分赋予浅灰色复合材料材质，匹配机载天线基座常用的玻纤增强复合材料外观，基座底部的密封垫层赋予哑光橡胶材质，还原安装面的密封缓冲结构。设计思路上，本模型不追求天线内部射频结构的精细还原，重点聚焦天线外部安装结构的尺寸比例与装配关系，确保在商用飞机整机数字样机装配过程中，该天线模型可准确占位，避免与周边机身结构、机载设备产生空间干涉，模型各部件可单独拆分编辑，方便后续根据实际机型的天线参数做尺寸调整，适配不同机型的机载天线布局设计需求，整体建模逻辑遵循航空零部件占位模型的设计规范，在保证结构辨识度的前提下控制了模型面数，可流畅导入各类整机装配环境开展布局验证工作。
