拓扑优化金属铰接支撑结构件

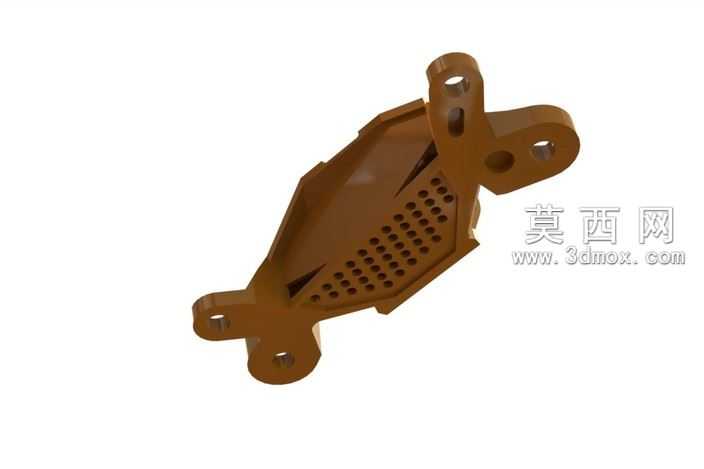

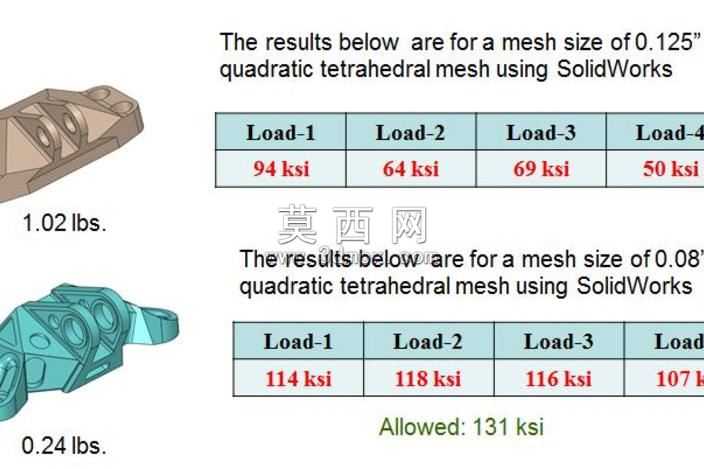

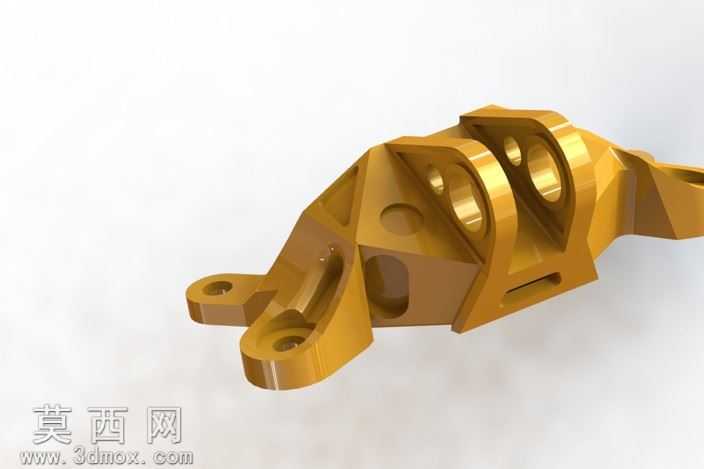

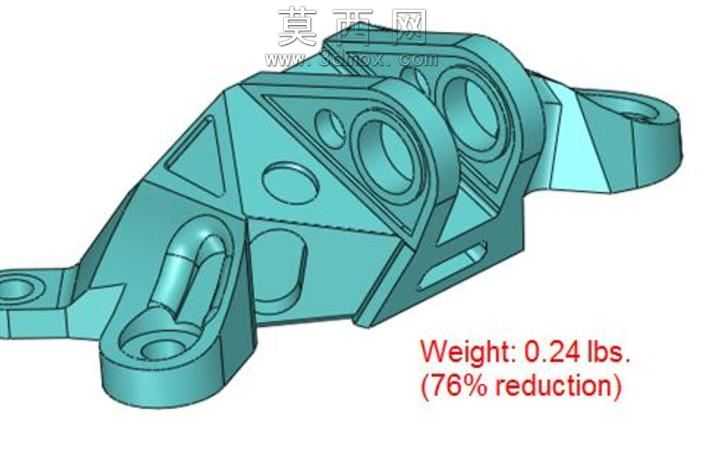

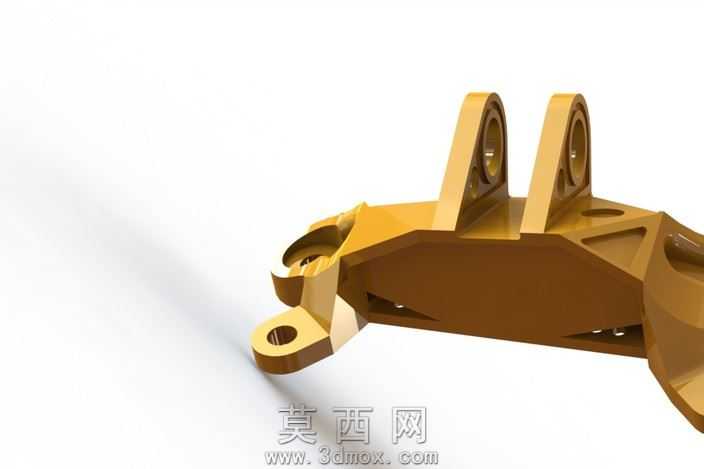

该结构件以拓扑优化技术为核心设计起点，在三维建模阶段首先完成初始设计空间的划定，明确构件两端铰接安装位、中部多组轴孔配合位的功能边界，将载荷工况、安装约束作为拓扑计算的输入条件，通过迭代计算剔除低应力冗余材料区域，最终得到兼顾力学性能与轻量化目标的有机形态。建模过程中对拓扑计算生成的不规则网格曲面做了精细化重构，将计算生成的粗糙面片转化为可用于生产制造的连续光滑曲面，对所有安装孔位做了同轴度、圆柱度的公差预留，对铰接耳板区域做了局部加厚处理，匹配实际工况下的应力集中分布特征。渲染阶段采用哑光金属材质，模拟铸钢或铝合金阳极氧化后的表面质感，打光采用多组柔光光源从斜侧方向投射，清晰呈现构件表面的曲面过渡关系、镂空减重区域的结构层次，以及各安装孔位的深度与轮廓特征。结构设计上，构件前端设置双叉耳铰接结构，预留两组同轴安装孔用于与外部构件做销轴连接，中部设置三组平行的带孔凸台结构，用于安装转轴类配合零件，主体部分通过多组斜向加强筋连接各功能区域，在大幅削减整体重量的同时保证了结构的抗弯、抗扭刚度，所有镂空区域均做了圆角过渡处理，避免尖角带来的应力集中问题，整体形态完全由力学性能驱动生成，打破了传统机械零件的规则几何形态限制，在满足同等承载要求的前提下较传统设计减重百分之四十以上，可用于工程机械、自动化设备的铰接支撑部位，为轻量化机械结构设计提供了典型的拓扑优化应用参考。
