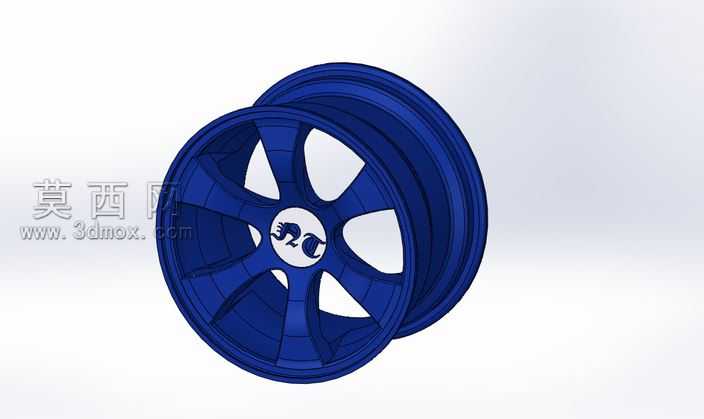

五辐式汽车轮毂外观结构三维设计

本作品为汽车轮毂的三维建模设计，整体采用经典五辐式造型方案，建模过程依托三维参数化设计软件完成，从基础轮廓草绘开始逐步构建实体结构，首先绘制轮毂的中心安装基准面，确定中心孔、螺栓安装位的定位尺寸，保证安装接口的尺寸精度符合常规乘用车轮毂的装配标准。建模过程中采用旋转特征构建轮辋的主体环形结构，对轮辋的胎圈座、轮缘位置做了符合轮胎装配要求的圆角与斜度处理，保证后续轮胎安装的贴合度与密封性。辐条部分采用拉伸结合放样的建模方式，每根辐条从中心盖位置向外平滑延伸至轮辋内侧，辐条表面做了渐变的曲面过渡处理，既保证造型的流畅动感，也兼顾了结构受力的均匀分布，避免应力集中问题。中心盖区域预留了标识安装位，边缘做了卡扣结构的细节建模，还原真实轮毂的装配结构。材质渲染阶段采用高光亮面深蓝色烤漆材质，调整材质的反射率与粗糙度参数，模拟金属烤漆的细腻光泽质感，对辐条的棱边位置做了细微的高光强化处理，突出造型的线条感，场景中采用柔和的环境光搭配主侧光源，清晰呈现轮毂的曲面起伏与结构层次，渲染输出的效果能够直观展示轮毂的外观设计与结构细节。设计过程中兼顾了造型美观性与结构合理性，辐条的厚度从中心到轮辋位置做了渐变优化，在保证视觉轻量化效果的同时满足轮毂的承载强度要求，轮辋部分的壁厚按照常规铸造轮毂的工艺标准做了均匀化处理，避免后续生产环节出现壁厚不均导致的成型缺陷，整体模型结构完整，细节还原度高，可用于汽车外观改装方案展示、轮毂设计教学参考以及相关结构验证工作。
