工作船用螺旋桨轴组件三维结构设计

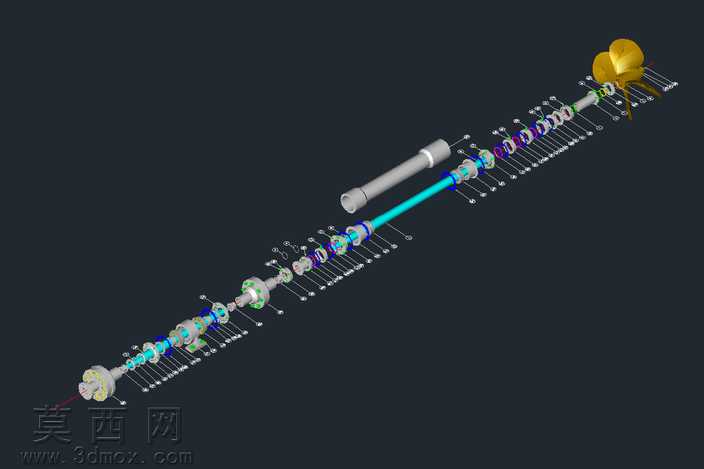

该三维模型为工作船配套的螺旋桨轴组件，整体采用自顶向下的参数化建模思路完成搭建，建模过程中严格遵循船舶轴系的实际装配逻辑，对每一处配合结构都做了精准的尺寸约束，确保各零部件的装配公差符合实际生产的工艺要求。模型完整还原了螺旋桨轴系的全部组成部件，从输出端的螺旋桨本体开始，依次包含了尾轴管、支撑轴承组、密封组件、中间连接轴、联轴器、推力轴承单元等核心结构，每一个零件都单独完成了特征建模，没有使用简化的占位几何体，轴承的滚动体、保持架，密封件的唇口结构，联轴器的连接螺栓、定位销等细节都做了完整呈现。材质配置上根据不同部件的实际工况做了区分，螺旋桨采用铜合金材质，渲染时调整了金属粗糙度参数还原铸铜的哑光金属质感，轴类零件采用调质合金钢材质，表面做了镀锌或发黑处理的质感区分，轴承部件的内外圈为轴承钢、保持架为铜合金、密封件为耐油橡胶，不同材质的反光度、粗糙度参数都经过反复调试，渲染效果能够清晰区分不同零件的材质属性。结构设计上充分考虑了船舶轴系的受力特点，推力轴承的布置位置经过合理规划，能够有效传递螺旋桨产生的轴向推力，支撑轴承的间距符合轴系挠度计算的要求，避免轴系运转过程中出现过大的挠曲变形，密封组件采用了多道密封结构，能够有效阻挡舷外水进入船体内部，同时防止舱内润滑油外泄。建模过程中对所有运动部件都添加了合理的装配约束，能够直观演示轴系的转动传动过程，各连接部位的配合关系清晰明了，既可以用于船舶动力系统的教学演示，也能够为实际的船用轴系设计提供结构参考，帮助设计人员快速梳理轴系的组成逻辑，校核各部件的装配空间是否存在干涉问题。
