多磨头石材板材自动抛光加工设备

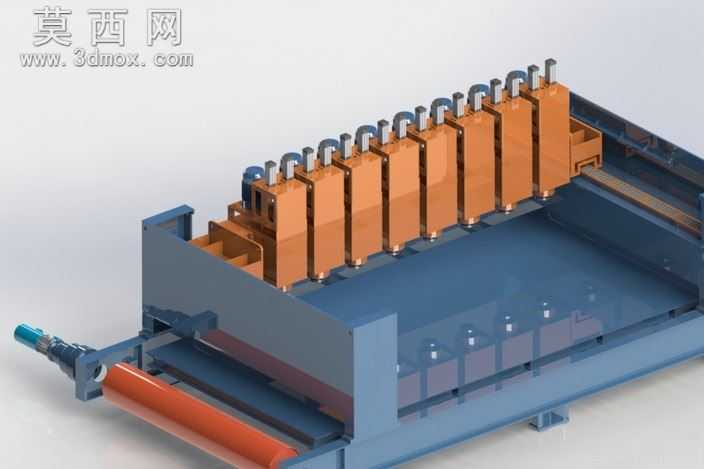

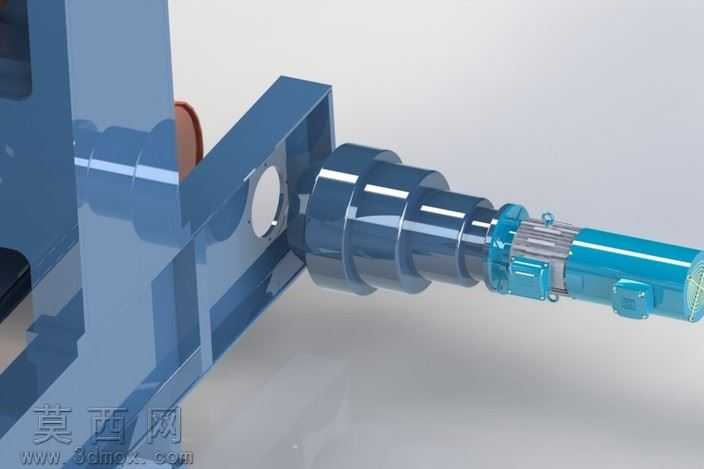

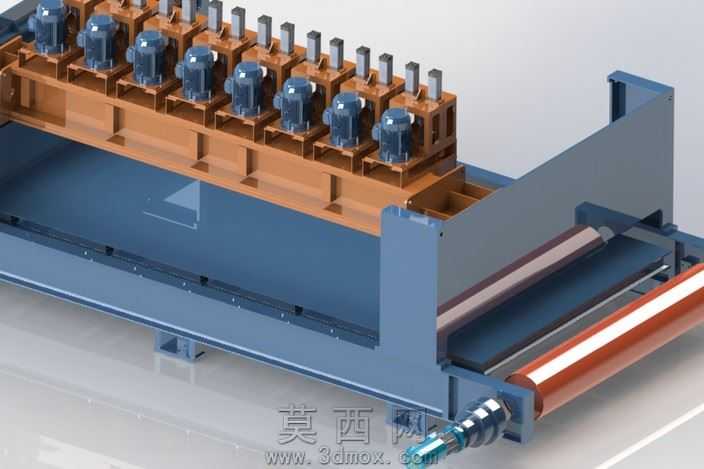

该三维模型为针对花岗岩、大理石等硬质石材大板设计的连续式自动抛光加工设备，整体采用模块化设计思路完成全参数化建模，所有零部件配合公差经过严谨校验，可直接用于生产方案评审与结构优化参考。模型构建过程中，首先完成整体承载机架的建模，机架采用加厚型钢焊接框架结构，主体赋予哑光蓝灰色金属漆材质，表面做细微的磨砂颗粒质感处理，还原工业设备真实的漆面视觉效果，机架底部设置可调式支撑脚结构，可适配车间不平整地面的安装调平需求。设备上部沿板材输送方向等距排布多组独立抛光磨头单元，每个磨头单元配备独立的驱动电机，电机外壳采用深灰蓝色工程塑料与铸铁复合材质表现，磨头升降调节机构采用棕褐色铸铜材质做渲染区分，清晰展示每组磨头的独立加压、升降调节结构，可实现不同厚度板材的抛光压力自适应调整，多磨头依次排布可完成从粗磨到精抛的全工序连续加工，无需多次转运板材。设备下部配置贯穿式辊轴输送机构，输送辊采用橙红色耐磨橡胶包覆材质，表面做细微的橡胶纹理处理，辊轴两端通过带座轴承与机架连接，端部设置链轮传动结构，可实现板材的匀速平稳输送，保证抛光过程中板材进给速度稳定，避免出现抛光纹路不均、漏抛等加工缺陷。建模过程中对所有运动部件做了运动仿真约束校验，磨头的升降行程、输送辊的转动间隙均符合实际加工参数要求，渲染阶段采用工业展厅级环境光，对金属部件的反光、橡胶部件的漫反射、漆面的轻微反光都做了分层材质调整，整体视觉效果真实直观，可清晰展示设备的整体布局、部件连接关系与工作原理，能够为石材加工设备的设计优化、方案展示提供精准的三维参考。
