壁挂式空中巡逻传感终端外观结构设计

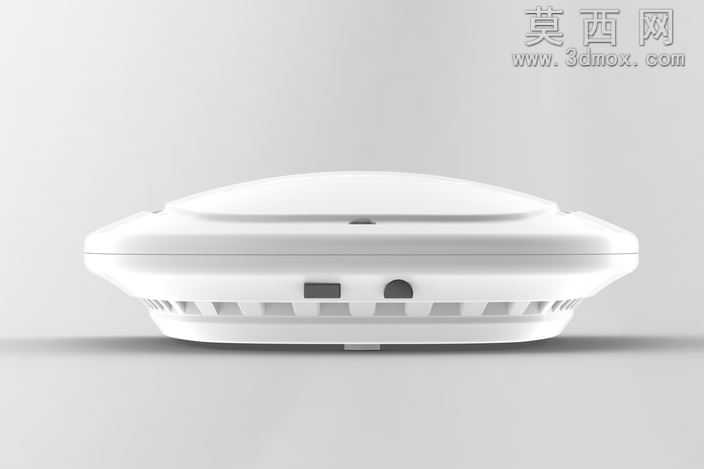

本作品为壁挂式空中巡逻传感终端的三维设计方案，整体采用SolidWorks完成全参数化建模，建模过程严格遵循外观一体化的设计思路，从曲面顺滑度到结构装配精度均做了精细化调整。外观层面，主体壳体采用盾形圆角过渡造型，整体轮廓无尖锐棱角，正面为大弧度微凸曲面，建模时通过多段样条曲线拟合曲面边界，利用曲面放样、曲率梳检查工具反复调整曲面G2连续度，保证顶部表面光滑流畅，不会因结构拼接产生杂乱的外观棱线，契合简约隐蔽的安装视觉需求。结构设计上，正面顶部区域预留了状态指示灯与主传感元件的安装位，指示灯位做了内凹沉台处理，既可以限定灯珠安装位置，也能避免光线过度散射；壳体背部设计了适配墙面安装的挂接结构，将电池仓与主控板安装位做了半分仓式布局，拆分后的仓体结构降低了装配难度，方便后期维护时拆装内部组件，无需完全拆解整机即可完成核心部件的更换。背部还设置了浅垫式定位结构，安装时可以通过定位垫快速找准墙面挂点，提升安装效率，同时避免壳体与墙面直接硬接触产生磨损。材质渲染阶段，壳体主体选用哑光ABS工程塑料材质，调整材质粗糙度参数模拟细腻磨砂质感，指示灯区域采用半透明PC材质，设置合适的透光率参数还原灯光透出的柔和效果，背部挂接结构添加了轻微的橡胶材质质感，模拟防滑缓冲垫的触感。建模过程中对所有卡扣、安装柱的配合公差做了参数化设定，保证各部件装配时无干涉，整体结构兼顾外观完整性与内部功能布局合理性，既满足空中巡逻传感系统的元件容纳需求，也实现了简洁标志性的外观视觉效果，适配室内墙面安装的使用场景。
