紧凑式主轴承快接结构三维设计

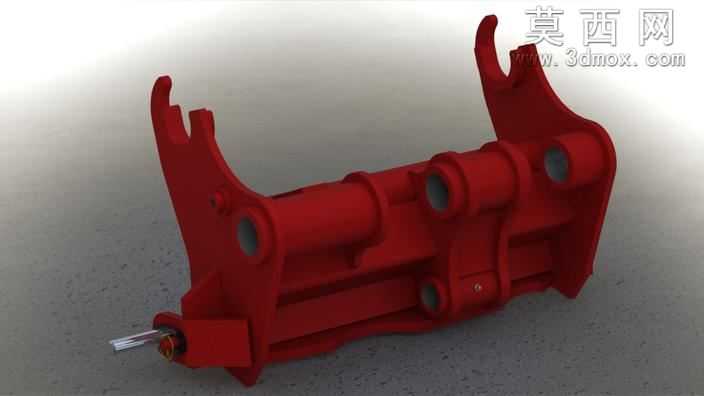

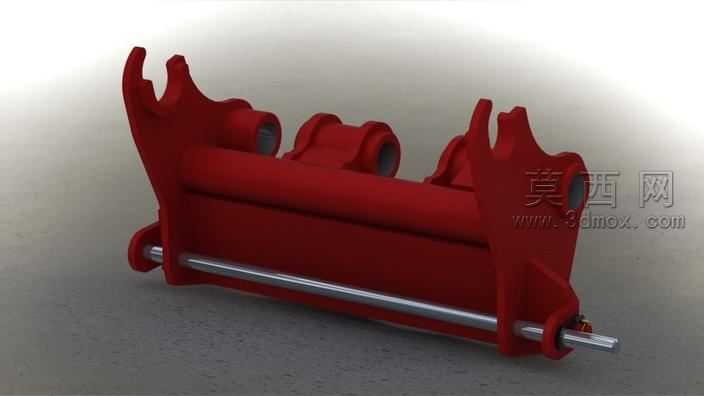

本作品为紧凑式主轴承快接结构的三维建模成果，建模阶段优先梳理核心功能逻辑，围绕快速对接、紧凑排布的使用需求搭建整体框架，先以基准轴、基准面定位核心穿轴的安装位置，再逐步构建两侧对称的叉形连接支架、中部承托主体以及配套的横向穿轴结构，全程保证各部件的装配公差符合机械设计规范，避免出现干涉错位问题。建模过程中对叉形支架的卡接槽位做了针对性的结构优化，槽口的弧度、深度均匹配对接部件的尺寸要求，既保证卡接后的连接稳定性，又能实现快速拆装的功能；中部的承托主体做了等壁厚处理，在保证结构强度的前提下尽可能压缩整体体积，契合紧凑化的设计目标；横向穿轴与主体的安装孔采用间隙配合设计，既保证轴体转动顺畅，又不会出现过大的旷量影响使用精度。材质与渲染阶段，主体承力结构采用哑光红色金属漆材质，模拟工业机械常用的喷涂防锈金属质感，调整材质的粗糙度、金属度参数还原真实漆面的细微颗粒感，避免出现过于光滑的塑料质感；横向穿轴采用亮面镀铬金属材质，通过调整反射参数还原金属轴的高光反射效果，与主体的哑光材质形成清晰的视觉区分，方便直观分辨不同部件的功能属性；场景搭建采用柔和的影棚布光，主光源从斜上方打亮主体结构，辅以补光消除结构死角的暗部阴影，搭配浅灰色渐变背景突出模型本身的结构细节，渲染输出时开启全局光照与环境光遮蔽，让部件衔接处的阴影过渡自然，真实还原实物的视觉效果。设计思路上全程围绕紧凑、快接两个核心需求展开，摒弃冗余的装饰性结构，所有造型均服务于功能实现：两侧叉形支架的对称布局保证受力均匀，避免单侧受力出现的结构变形；主体上的辅助安装凸台预留了外接部件的安装位，拓展结构的适配场景；穿轴端部的限位结构设计简单可靠，无需额外复杂紧固件即可完成轴体的轴向固定，进一步提升拆装效率，整体结构兼顾了结构强度、安装便捷性与体积紧凑性，可直接用于相关机械连接场景的方案参考、结构验证。
